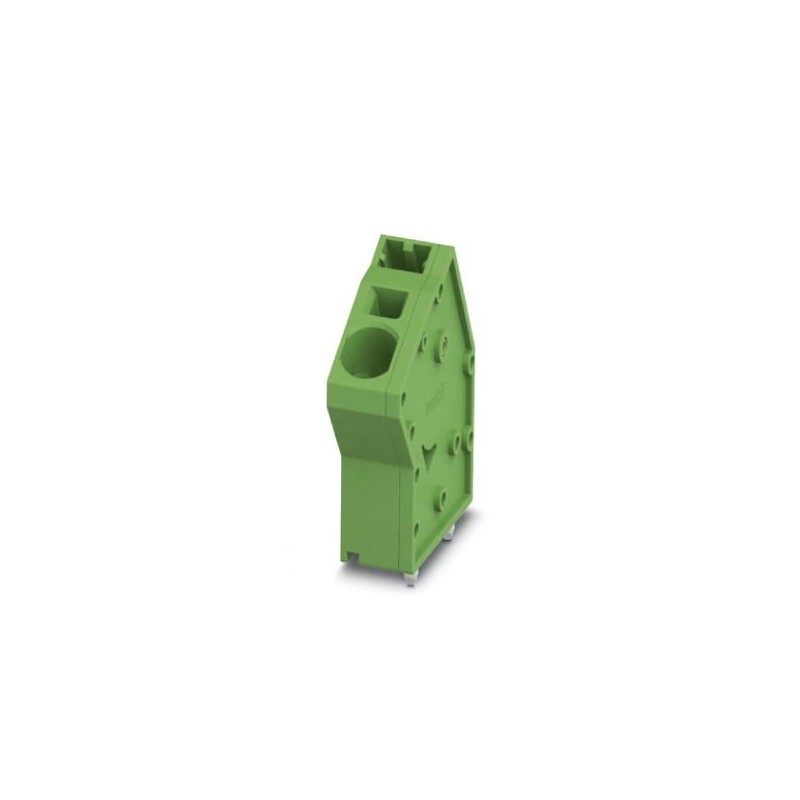

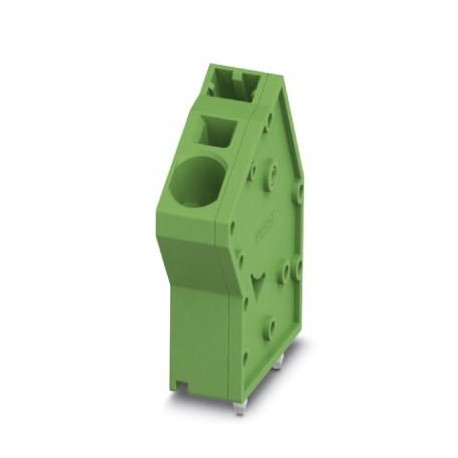

SPTA 5/ 1-7,5 1819079 PHOENIX CONTACT Borne de placa de circuito impresso
SPTA 5/ 1-7,5
1819079
PHOENIX_CONTACT
50
Borne de placa de circuito impresso
Régua de terminais para placa de circuito impresso, corrente nominal: 41 A, tensão nominal (III/2): 1000 V, seção transversal nominal: 6 mm², número de potenciais: 1, número de linhas: 1, número de polos por linha: 1, família de artigos: SPTA 5/, passo: 7,5 mm, tipo de conexão: Conexão por mola push-in, montagem: Solda por onda, direção de conexão do condutor/placa de circuito impresso: 30 °, cor: verde, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 4,6 mm, Tipo de embalagem: em caixa
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1819079 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 25 (NTK-2014) |
| GTIN | 4046356787185 |
| Peso por unidade (exclusive embalagem) | 6,420 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | IN (Índia) |
Propriedades do artigo
| Designação abreviada | Borne de placa de circuito impresso |
|---|---|
| Família de produtos | SPTA 5/ |
| Medida do passo | 7,5 mm |
| Número de pólos | 1 |
| Tipo de conexão | Conexão push-in por mola |
| Tipo de montagem | Solda por onda |
| Layout de pinos | Pinagem dupla linear |
| Número de níveis | 1 |
| Número de conexões | 1 |
| Quantidade de potenciais | 1 |
Dados de material - caixa
| Material isolante | PA |
|---|---|
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
Dados de medição para o produto
| Medidas [ l ] | 29 mm |
|---|---|
| Largura [ w ] | 9,3 mm |
| Altura [ h ] | 38,6 mm |
| Medida do passo | 7,5 mm |
| Altura de construção (altura sem pino de solda) | 34 mm |
| Comprimento de pino [P] | 4,6 mm |
| Distância de pinos | 14 mm |
Dados de medição para design das placas de circuito impresso
| Diâmetro do furo de sondagem | 2,1 mm |
|---|---|
| Distância de pinos | 14 mm |
Indicações sobre a embalagem
| Tipo de embalagem | embalado em caixa de cartão |
|---|---|
| Unidade de embalagem | 50 |
| Denominação das unidades de embalagem | unidade |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 38.6 mm |
| Número de conexões elétricas (EF008252) | 1 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 7.5 mm |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 8 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção da ligação de cabo flexível (EF007343) | 6 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 2.1 mm |
| Comprimento do pino (EF006825) | 4.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de fixação PCB (EF008226) | Contato de conexão |
| Tipo de aperto da fixação (EF002442) | Solda |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1819079-SPTA 5/ 1-7,5 | 147 Kbytes |
|
