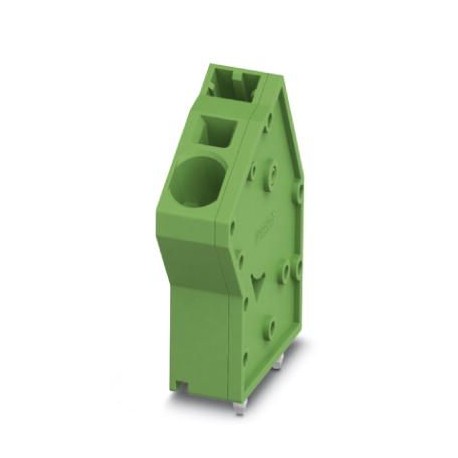

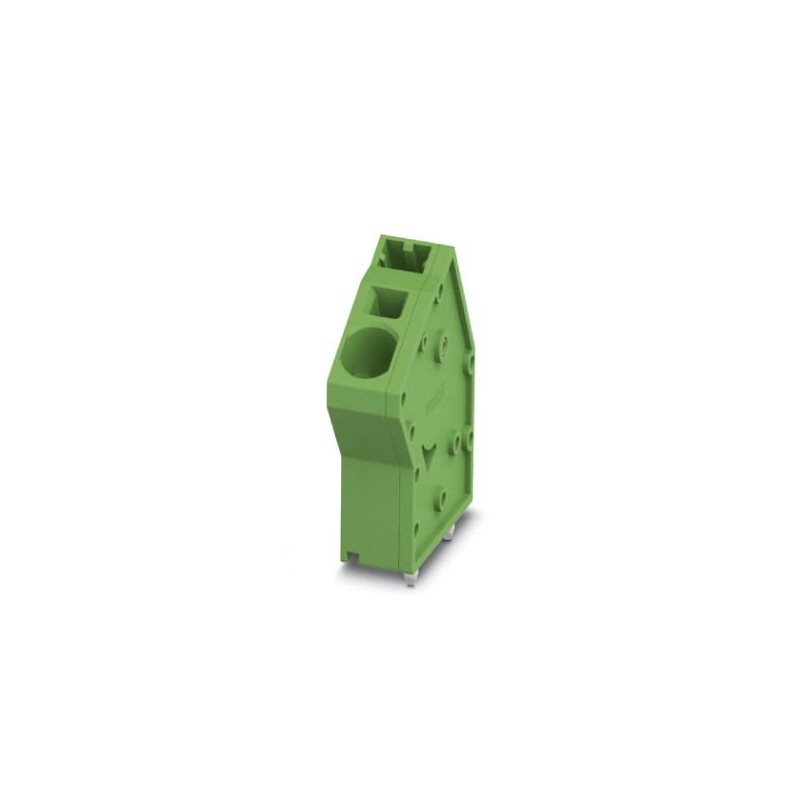

SPTA 5/ 1-7,5 1819079 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 41 A, t..
SPTA 5/ 1-7,5
1819079
PHOENIX_CONTACT
50
Terminal de tarjetas de circuitos impresos, corriente nominal: 41 A, tensión nominal (III/2): 1000 V, sección nominal: 6 mm², número de potenciales: 1, número de filas: 1, número de polos por fila: 1, familia de artículos: SPTA 5/, paso: 7,5 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 30 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 4,6 mm, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1819079 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AABCAA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 25 (NTK_2014) |
| EAN | 4046356787185 |
| Peso por unidad (sin incluir el embalaje) | 6,420 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Propiedades del artículo
| Abreviatura | Borne para placa de circuito impreso |
|---|---|
| Familia de artículos | SPTA 5/ |
| Paso | 7,5 mm |
| Número de polos | 1 |
| Tipo de conexión | Conexión por resorte push-in |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | disposición de pines doble lineal |
| Número de pisos | 1 |
| Número de conexiones | 1 |
| Número de potenciales | 1 |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Longitud [ l ] | 29 mm |
|---|---|
| Anchura [ w ] | 9,3 mm |
| Altura [ h ] | 38,6 mm |
| Paso | 7,5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 34 mm |
| Longitud del pin [P] | 4,6 mm |
| Separación entre vástagos | 14 mm |
Dimensiones para el diseño de la placa de circuito impreso
| Diámetro orificio | 2,1 mm |
|---|---|
| Separación entre vástagos | 14 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 50 |
| Denominación Unidades de embalaje | Unidades |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Característica | Valor |
|---|---|
| Altura (EF000040) | 38.6 mm |
| Número de conexiones eléctricas (EF008252) | 1 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 7.5 mm |
| Corriente nominal In (EF008250) | 41 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable (EF007343) | 6 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 2.1 mm |
| Longitud del pin (EF006825) | 4.6 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de montaje en placa de circuitos impresos (EF008226) | Contacto de conexión |
| Tipo de fijación (EF002442) | Soldar |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1819079-SPTA 5/ 1-7,5 | 147 Kbytes |
|
