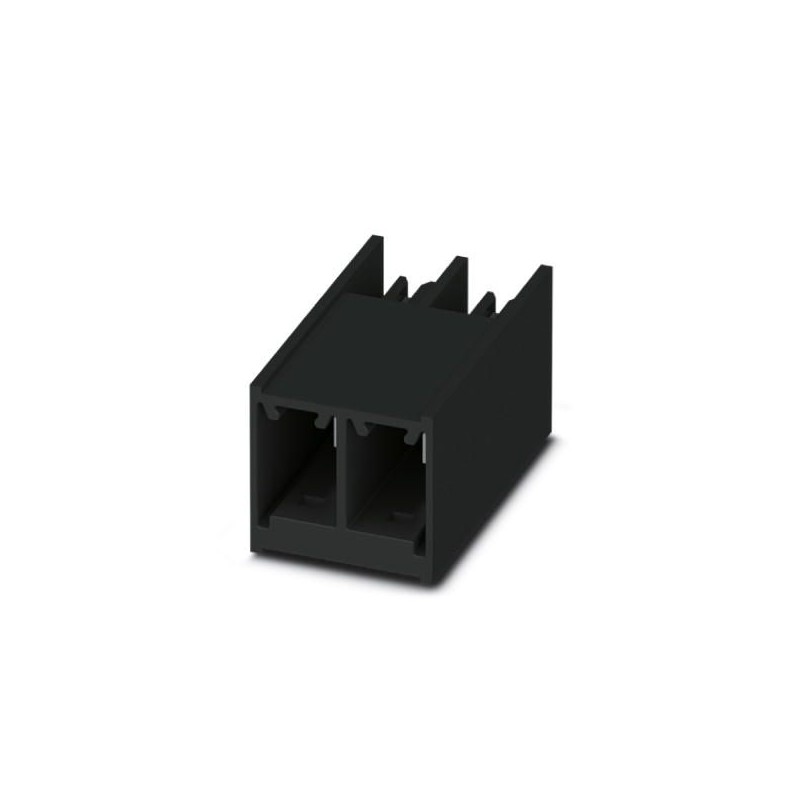

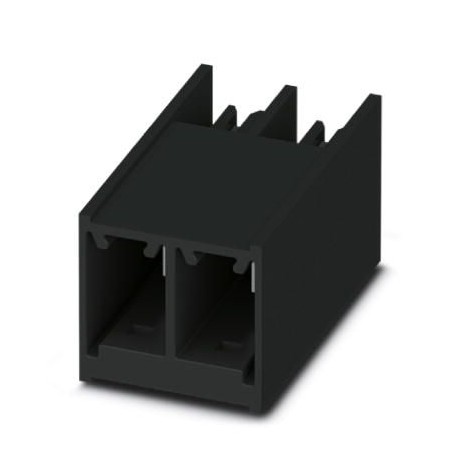

PC 6/ 2-G1-7,62 BK 1717016 PHOENIX CONTACT De placas de circuito impresso conector
PC 6/ 2-G1-7,62 BK
1717016
PHOENIX_CONTACT
25
De placas de circuito impresso conector
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão setecentos e dezessete mil, dezesseis |
|---|---|
| Embalagem da unidade | 25 pc |
| Quantidade de ordem mínima | 25 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos quatorze mil, novecentos e trinta e dois |
| Peso por Peça (excluindo embalagem) | 4.600 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e trinta |
| País de origem | CN (China) |
Propriedades do Item
| Breve descrição do artigo | De placas de circuito impresso conector |
|---|---|
| Plug-in do sistema | PODER COMBICON 6 |
| Tipo do contato | Conector macho |
| Gama de artigos | PC 6/..-G1 |
| Campo | 7.62 mm |
| Número de posições | Dois |
| Tipo de montagem | Onda de solda |
| Número de níveis | Um |
Parâmetros elétricos
| Corrente nominal | 41 A |
|---|---|
| Tensão de isolamento nominal (III/2) | 630 V |
| Nominal a tensão de pico (III/2) | 6 kV |
Material os dados de contato
| Nota | WEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contato | Cu liga |
| As características de superfície | Estanho |
| Metal área de contato da superfície (camada superior) | Estanho (2 - 4 µm Sn) |
| Metal área de contato da superfície (camada média) | Níquel (1.3 - 3 µm de Níquel) |
| A superfície do Metal de solda área (camada superior) | Estanho (2 - 4 µm Sn) |
| A superfície do Metal de solda área (camada média) | Níquel (1.3 - 3 µm de Níquel) |
Material de dados - habitação
| Material isolante | PA GF |
|---|---|
| Material isolante grupo | Eu |
| CTI, de acordo com a norma IEC 60112 | Seiscentos |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Dimensões do produto
| Comprimento [ l ] | 28.2 mm |
|---|---|
| Largura [ w ] | 15.64 mm |
| Altura [ h ] | 16.1 mm |
| Campo | 7.62 mm |
| Altura (sem solda pinos) | 13.5 mm |
| Solda do pino [P] | 2,6 mm |
| Pin dimensões | 0,8 x 1 mm |
| Dimensão um | 7.62 mm |
A informação da embalagem
| Tipo de embalagem | embalados em caixas de papelão |
|---|---|
| Peças por pacote | Vinte e cinco |
| Denominação de embalagem unidades | Os Pcs. |
Condições ambientais
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C A 100 °C |
| Temperatura ambiente (operação) | -40 °C |
Rescisão e o método de conexão
| Conexão do condutor de teste | O despojado-fora das extremidades dos maiores condutor pode ser completamente inserido na abertura do terminal de ponto sem o uso de força excessiva. |
|---|---|
| Resultado do teste | Teste passado |
| Teste – repetidas de ligação e lançamento | IEC 60998-2-3:2002-12 |
| Teste passado | |
| Teste para condutor de danos e desaperto | IEC 60998-2-3:2002-12 |
| Teste passado |
Pull-out test
| Pull-out test | IEC 60998-2-3:2002-12 |
|---|---|
| Teste passado | |
| Condutor de seção transversal / tipo do condutor / força de tração | 16 mm2 / flexível / > 100 N |
Ensaios mecânicos de acordo com a norma
| Teste de especificação | IEC 61984 |
|---|---|
| Exame Visual | Teste passado IEC 60512-1-1:2002-02 |
| Dimensional de teste | Teste passado IEC 60512-1-2:2002-02 |
| Resistência de marcação | Teste passado IEC 60068-2-70:1995-12 |
| Resultado | Teste passado |
| Especificação | IEC 60512-13-2:2006-02 |
| Não. de ciclos de | Vinte e cinco |
| A inserção de força por pos. aprox. | 13 N |
| Retirar a força por pos. aprox. | 16 N |
| A polarização e a codificação | Teste passado IEC 60512-13-5:2006-02 |
| Resultado | Teste passado |
| Especificação | IEC 60512-15-1:2008-05 |
| Teste de força por pos. | 20 N |
Ar e folgas de distâncias
| Especificação | IEC 60664-1:2007-04 |
|---|---|
| Material isolante grupo | Eu |
| Tensão | 630 V |
| Tensão de isolamento nominal (III/3) | 630 V |
| Tensão de isolamento nominal (III/2) | 630 V |
| Tensão de isolamento nominal (II/2) | 1000 V |
| Nominal a tensão de pico (III/3) | 6 kV |
| Nominal a tensão de pico (III/2) | 6 kV |
| Nominal a tensão de pico (II/2) | 6 kV |
Ciclos de temperatura
| Especificação | IEC 60998-2-3:2002-12 |
|---|---|
| Corrente de teste (mínimo de seção transversal) | 32 UM CONTROLADOR DE DOMÍNIO |
| Ciclos de temperatura | Trezentos e oitenta e quatro |
Ensaios mecânicos (Um)
| Teste de especificação | IEC 61984 |
|---|---|
| A inserção de força por pos. aprox. | 13 N |
| Retirar a força por pos. aprox. | 16 N |
| Polarização quando inserido requisito >20 N | Teste passado |
| Contato titular em inserir requisitos >20 N | Teste passado |
Testes de durabilidade (B)
| Especificação | IEC 60512-9-1:2010-03 |
|---|---|
| Resistência de contato RUm | 0.7 mΩ |
| Inserção/retirada de ciclos de | Vinte e cinco |
| Resistência de contato RDois | 0.7 mΩ |
| Tensão de resistência a impuso ao nível do mar | 9.8 kV |
| A frequência da tensão de withstand | 4.26 kV |
Climáticas testes (D)
| Especificação | ISO 6988:1985-02 |
|---|---|
| Frio estresse | -40 °C/2 h |
| Estresse térmico | 100 °C/168 h |
| Corrosivo estresse | 0.2 dmTrêsENTÃO,Doisem 300 dmTrês/40 °C/1 ciclo |
| Tensão de resistência a impuso ao nível do mar | 9.8 kV |
| A frequência da tensão de withstand | 4.26 kV |
Ambiental e testes de durabilidade (E)
| Especificação | IEC 61984:2008-10 |
|---|---|
| Resultado, grau de proteção IP de código | Dedo de segurança com IP20 dedo teste |
Classificações
eCl@ss 5.1Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 6.0Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil quatrocentos e doiseCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil quatrocentos e doiseCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil quatrocentos e dois
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
