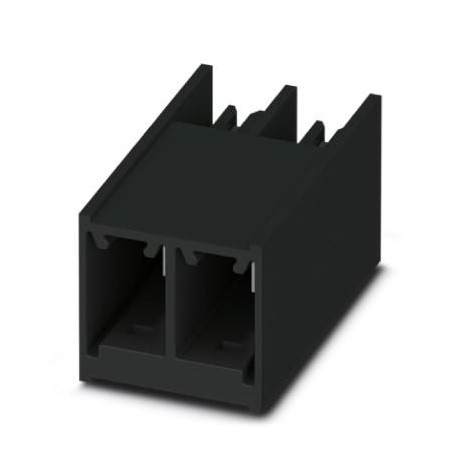

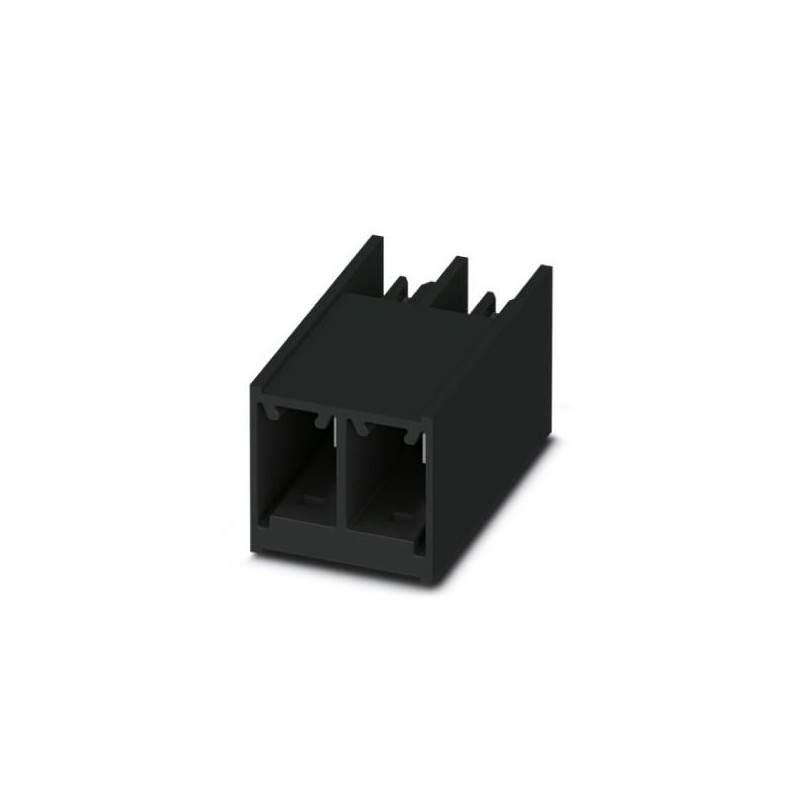

PC 6/ 2-G1-7,62 BK 1717016 PHOENIX CONTACT Печатной платы разъем Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

PC 6/ 2-G1-7,62 BK 1717016 PHOENIX CONTACT Печатной платы разъем

PC 6/ 2-G1-7,62 BK

1717016

PHOENIX_CONTACT

25

Печатной платы разъем

Подробнее


Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион семьсот семнадцать тысяч шестнадцать
Единица упаковки25 ПК
Минимальный объем заказа25 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4055626514932
Вес / шт. (без упаковки)4.600 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот тридцать
Страна происхожденияСN (Китай)

Свойства элемента

Краткое описание статьиПечатной платы разъем
Plug-в системеМОЩНОСТЬ COMBICON 6
Тип контактаРазъем
Ассортимент изделийПК 6/..-Г1
Поле7,62 мм
Количество позицийДва
Тип установкиПаять волны
Количество уровнейОдин

Электрические параметры

Номинальный ток41 а
Номинальное напряжение изоляции (в III/2)630 в
Номинальное импульсное напряжение (III/2)об6 кв

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностиЛуженая
Металлические поверхности соприкосновения (верхний слой)Олово (2 - 4 мкм ЗП)
Металлические поверхности соприкосновения (средний слой)Никель (1.3 - 3 мкм, никель)
Поверхность металла паяя области (верхний слой)Олово (2 - 4 мкм ЗП)
Поверхность металла паяя области (средний слой)Никель (1.3 - 3 мкм, никель)

Материал - корпус

Изоляционный материалПА ГФ
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0

Размеры товара

Длина [ л ]28.2 мм
Ширина [ Вт ]15.64 мм
Высота [ ч ]16.1 мм
Поле7,62 мм
Высота (без Штыря припоя)13.5 мм
PIN припоя [П]2.6 мм
Контактный размеры0,8 х 1 мм
Измерение7,62 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеДвадцать пять
Упаковка наименования единицПК.

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C

Прекращение и способ подключения

Тест соединение проводниковРаздетый от торцов по величине проводник может быть полностью вставлен в открытии точки терминала без применения чрезмерной силы.
Результат тестаТест пройден
Тест – повторное подключение и отпуститьМЭК 60998-2-3:2002-12
Тест пройден
Тест на повреждение проводника и ослаблениеМЭК 60998-2-3:2002-12
Тест пройден

Испытания на отрыв

Испытания на отрывМЭК 60998-2-3:2002-12
Тест пройден
Сечение проводника / проводника тип / растягивающей силы16 мм2 / гибкого / > 100 Н

Механические испытания в соответствии со стандартом

Спецификация теста61984 МЭК
Визуальный осмотрТест пройден 60512-1-1 МЭК:2002-02
Габаритное испытаниеТест пройден МЭК 60512-1-2:2002-02
Сопротивление маркировкаТест пройден МЭК 60068-2-70:1995-12
РезультатТест пройден
СпецификацияМЭК 60512-13-2:2006-02
Нет. цикловДвадцать пять
Сила вставки в поз. ок.13 Н
Снять сила в поз. ок.16 Н
Поляризация и кодированияТест пройден 60512-13-5 МЭК:2006-02
РезультатТест пройден
СпецификацияМЭК 60512-15-1:2008-05
Тест силы в поз.20 Н

Воздушные зазоры и пути утечки

СпецификацияМЭК 60664-1:2007-04
Группа изоляционного материалаЯ
Напряжение630 в
Номинальное напряжение изоляции (в III/3)630 в
Номинальное напряжение изоляции (в III/2)630 в
Номинальное напряжение изоляции, в (II/2)1000 в
Номинальное импульсное напряжение (III в/3)6 кв
Номинальное импульсное напряжение (III/2)об6 кв
Номинальное импульсное напряжение (II/2 с)6 кв

Температурных циклов

СпецификацияМЭК 60998-2-3:2002-12
Испытательный ток (минимальное сечение)32 В ПОСТОЯННОГО ТОКА
Температурных цикловТриста восемьдесят четыре

Механические испытания (а)

Спецификация теста61984 МЭК
Сила вставки в поз. ок.13 Н
Снять сила в поз. ок.16 Н
Поляризация при вставке требование >20 НТест пройден
Держатель контактных пластин требования >20 НТест пройден

Испытаний на прочность (Б)

СпецификацияМЭК 60512-9-1:2010-03
Контактное сопротивление RОдин0.7 мом
Циклы ввода/выводаДвадцать пять
Контактное сопротивление RДва0.7 мом
Импульсное напряжение на уровне моря9.8 кв
Частота власти противостоят напряжению4.26 кв

Климатические испытания (г)

СпецификацияИСО 6988:1985-02
Холодовой стресс-40 °С/2 ч
Тепловой стресс100 °с/168 ч
Въедливый стресс0.2 ДМТриТакДвана 300 ДМТри/40 °С/1 цикл
Импульсное напряжение на уровне моря9.8 кв
Частота власти противостоят напряжению4.26 кв

Окружающей среды и долговечность тестов (е)

Спецификация61984 МЭК:2008-10
Результат, степень защиты, код IPПалец безопасности с проверить степень защиты IP20 палец
