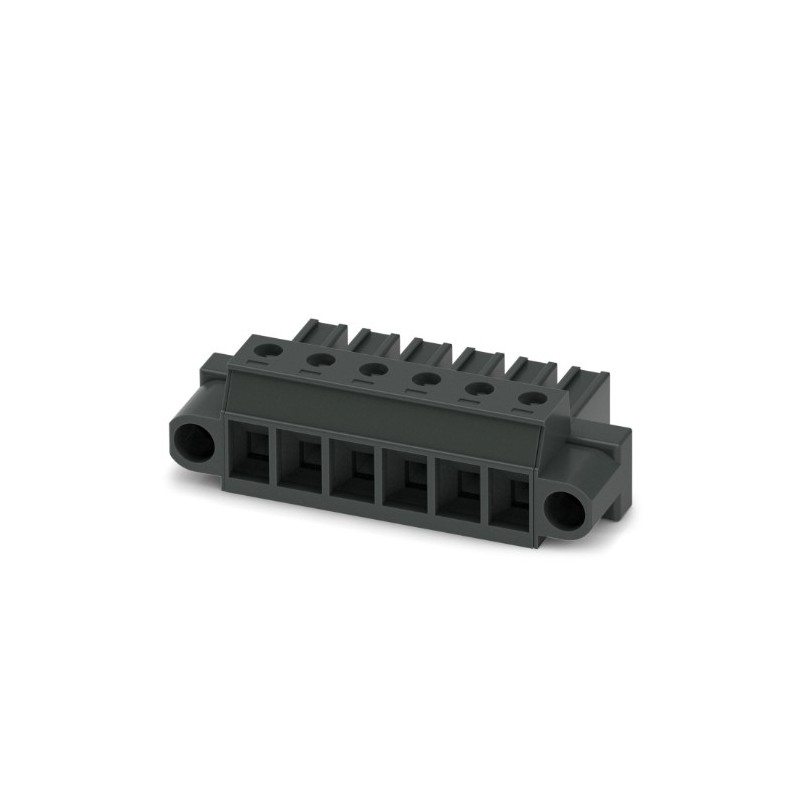

PC 4/ 6-STF-7,62 BK 1248128 PHOENIX CONTACT Conector para placa de circuito impresso, seção nominal: 4 mm², .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.
Anterior Próximo

PC 4/ 6-STF-7,62 BK 1248128 PHOENIX CONTACT Conector para placa de circuito impresso, seção nominal: 4 mm², ..

PC 4/ 6-STF-7,62 BK

1248128

PHOENIX_CONTACT

50

Conector para placa de circuito impresso, seção nominal: 4 mm², cor: preto, corrente nominal: 20 A, tensão nominal (III/2): 630 V, superfície de contato: Sn, tipo de conexão de contato: Fêmea, número de linhas: 1, número de polos: 6, família de itens: PC 4/.. -STF, passo: 7,62 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, forma de fixação por parafuso: L Ranhura longitudinal, condutor de direção de conexão/placa de circuito impresso: 0 °, gancho de fixação: - Gancho de fixação, sistema de encaixe: COMBICON PC 4, travamento: Travamento por parafuso, tipo de fixação: Fixação a ar (parafuso), tipo de embalagem: caixa

Conector para placa de circuito impresso, seção nominal: 4 mm², cor: preto, corrente nominal: 20 A, tensão de dimensionamento (III/2): 630 V, contatos de superfície: Estanho, tipo de contato: Conexão feminina, Número de linhas: 1, Número de postes por linha: 6, família de itens: PC 4/.. -STF, pitch: 7,62 mm, tipo de conexão: Conexão do parafuso com cápsula de tração, condutor de direção de conexão/placa de circuito impresso: 0 °, Stecksystem: POWER COMBICON 4, Bloqueio: Travamento por parafuso, tipo de embalagem: embalagem encaixotado

Mais detalhes


Conectores > Conector de cabo para conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $476.05
Preço unitário: $9.52
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Propriedades do produto
Tipo de produto Conector para placa de circuito impresso
família de produtos PC 4/.. -STF
Linha de Produtos Conectores COMBICON L
Número de posições 6
Alcatrão 7,62 mm
Número de linhas 1
Propriedades Elétricas
Propriedades
Corrente nominal In 20 A
Tensão nominal Un 630 V
Resistência ao contato 0,5 mΩ
Tensão nominal (III/3) 400 V
Sobretensão nominal (III/3) 6 kHz
Tensão nominal (III/2) 630 V
Sobretensão nominal (III/2) 6 kHz
Tensão nominal (II/2) 1000 V
Sobretensão nominal (II/2) 6 kHz
Dados de conexão
Tecnologia de conexão
cara padrão
Sistema de Conectores COMBICON PC 4
Seção nominal transversal 4 mm²
Tipo de conexão de contato Soquete
Contratar
Tipo de bloqueio Mecanismo de travamento por parafuso
Tipo de montagem Flange de parafuso
Apertar 0,3 Nm ... 0,7 Nm
Conectando condutores
Método de conexão Conexão aparafusada com luva de tensão
Direção de conexão do condutor / PCB 0 °
Seção transversal do condutor rígido 0,2 mm² ... 4 mm²
Seção transversal flexível do condutor 0,2 mm² ... 4 mm²
Seção transversal do condutor AWG 24 ... 10
Seção transversal flexível do condutor, com virola sem revestimento plástico 0,25 mm² ... 4 mm²
Seção transversal do condutor, flexível, com ferul, com revestimento plástico 0,25 mm² ... 4 mm²
2 condutores com a mesma seção transversal, sólidos 0,2 mm² ... 2,5 mm²
2 condutores com a mesma seção transversal, flexíveis 0,2 mm² ... 1,5 mm²
2 condutores com a mesma seção transversal, flexíveis, com bucha plástica sem mangas 0,25 mm² ... 1,5 mm²
2 condutores com a mesma seção transversal, flexíveis, com bucha TWIN com luva plástica 0,5 mm² ... 2,5 mm²
Bitola cilíndrica a x b / diâmetro 3,6 mm x 3,1 mm / 3,0 mm
Comprimento de extração 7 milímetros
Cabeça do parafuso da forma da movimentação Ranhura (L)
Apertar 0,5 Nm ... 0.6 Nm
Especificações do material
Dados do material - contato
nota Compatível com WEEE/RoHS, sem whisker de acordo com IEC 60068-2-82/JEDEC JESD 201
Material de contato Liga de
Características da superfície Quente estanhado
Ponto terminal da superfície metálica (camada superior) Estanho (4 - 8 μm Sn)
Área de contato da superfície metálica (camada superior) Estanho (4 - 8 μm Sn)
Dados de material - invólucro
Cor (Alojamento) Negros (9005)
Material isolante PAPAI
Grupo de materiais isolantes eu
CTI de acordo com IEC 60112 600
Classificação de inflamabilidade de acordo com UL 94 V0
Índice de inflamabilidade do fio incandescente GWFI de acordo com EN 60695-2-12 850
Temperatura de ignição do fio incandescente GWIT de acordo com EN 60695-2-13 775
Temperatura para teste de pressão da esfera de acordo com EN 60695-10-2 125 °C
Dimensões
Desenho dimensional
Alcatrão 7,62 mm
Largura [w] 60,94 mm
Altura [h] 18,1 milímetros
Comprimento [l] 30,7 mm
montagem
Flange
Apertar 0,3 Nm ... 0,7 Nm
anotações
Notas sobre a operação De acordo com a IEC 61984, os conectores COMBICON não possuem alimentação de comutação (COC). Durante o uso designado, eles não devem ser conectados ou desconectados ao transportar voltage ou sob carga.
Ensaios mecânicos
Teste de danos e afrouxamento do condutor
Especificação IEC 60999-1:1999-11
Resultado Teste aprovado
Teste de extração
Especificação IEC 60999-1:1999-11
Seção Transversal do Condutor/Tipo de Condutor/Ponto de Ajuste da Força de Tração/Valor Atual 0,2 mm² / sólido / > 10 N
0,2 mm² / flexível / > 10 N
4 mm² / maciço / > 60 N
4 mm² / flexível / > 60 N
Forças de inserção e remoção
Especificação IEC 60512-13-2: 2006-02
Resultado Teste aprovado
Nº de ciclos 50
Força de inserção por pos. aprox. 8 N
Força de retirada por pos. aprox. 5 N
Teste de torque
Especificação IEC 60999-1:1999-11
Resistência das inscrições
Especificação IEC 60068-2-70: 1995-12
Resultado Teste aprovado
Polarização & Codificação
Especificação IEC 60512-13-5:2006-02
Resultado Teste aprovado
Inspeção visual
Especificação IEC 60512-1-1:2002-02
Resultado Teste aprovado
Verificação de dimensão
Especificação IEC 60512-1-2:2002-02
Resultado Teste aprovado
Condições ambientais e da vida real
Teste de vibração
Especificação IEC 60068-2-6:2007-12
frequência 10 - 150 - 10 Hz
Velocidade de varredura 1 oitava/min
Amplitude 0,35 mm (10 Hz ... 60,1 Hz)
Aceleração 5g (60,1 Hz ... 150 Hz)
Duração do teste por eixo 2,5 h
Instruções de teste Eixos X, Y e Z
Teste de Durabilidade
Especificação IEC 60512-9-1:2010-03
Estresse suportado por impulsos ao nível do mar 7,3 kV
Resistência de contato R1 0,5 mΩ
Resistência de contato R2 0,6 mΩ
Ciclos de inserção/remoção 50
Teste climático
Especificação ISO 6988:1985-02
Tensão corrosiva 0,2 dm3Então2em 300 dm3/40 °C/1 ciclo
Estresse térmico 100°C/168 h
Tensão suportada da frequência de energia 3,31 kV
Choques
Especificação IEC 60068-2-27:2008-02
Forma de pulso Meio do peito
Aceleração 30g
Duração do acidente 18 ms
Instruções de teste Eixos X, Y e Z (pos. e neg.)
Condições ambientais

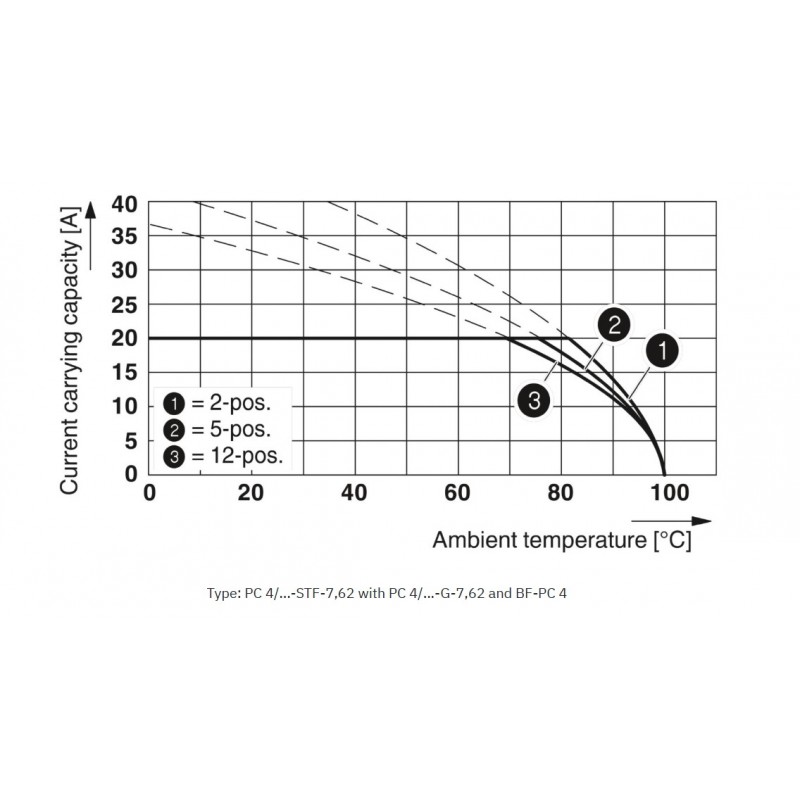

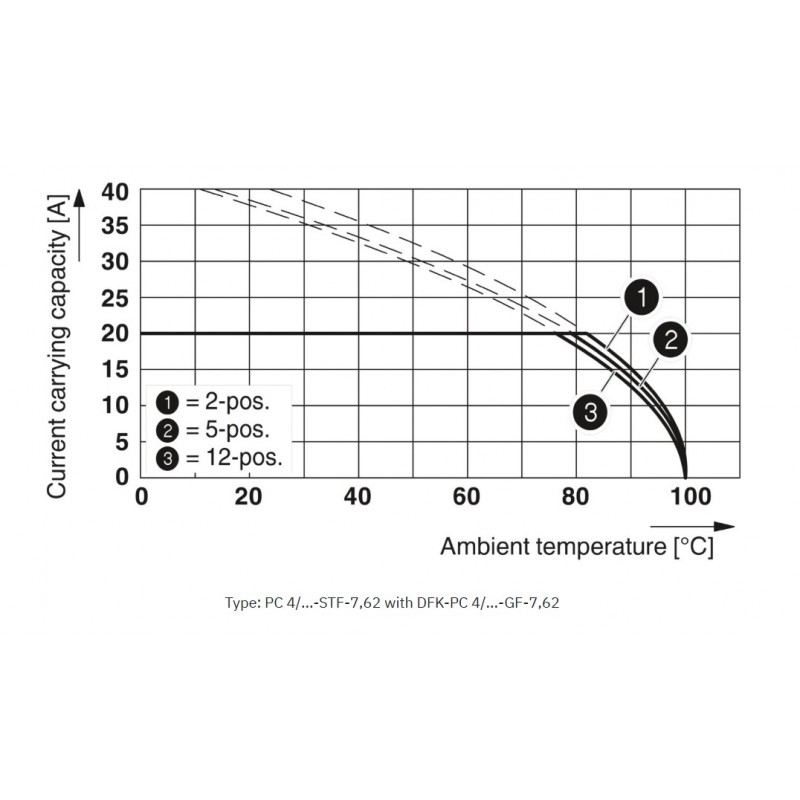

Temperatura Ambiente (Operacional) -40 °C ... 100 ° C (dependendo da curva de redução de potência)
Temperatura Ambiente (Armazenamento/Transporte) -40 °C ... 70 °C
Umidade relativa (armazenamento/transporte) 30 % ... 70 %
Temperatura Ambiente (Montagem) -5 °C ... 100 °C
Testes elétricos
Teste Térmico Grupo de teste C
Especificação IEC 60512-5-1:2002-02
Número de posições testadas 12
Resistência ao isolamento
Especificação IEC 60512-3-1:2002-02
Resistência de isolamento, posições vizinhas > 5 MΩ
Distâncias de Ar e Vazamento
Especificação IEC 60664-1:2007-04
Grupo de materiais isolantes eu
Índice de Rastreamento Comparativo (IEC 60112) CTI 600
Tensão nominal de isolamento (III / 3) 400 V
Sobretensão nominal (III/3) 6 kHz
valor livre mínimo - campo não homogéneo (III/3) 5,5 milímetros
distância mínima de fuga (III/3) 5,5 milímetros
Tensão nominal de isolamento (III / 2) 630 V
Sobretensão nominal (III/2) 6 kHz
valor livre mínimo - campo não homogéneo (III/2) 5,5 milímetros
distância mínima de fuga (III/2) 5,5 milímetros
Classificação de tensão de isolamento (II/2) 1000 V
Sobretensão nominal (II/2) 6 kHz
valor livre mínimo - campo não homogêneo (II/2) 5,5 milímetros
distância mínima de ruptura (II/2) 5,5 milímetros
Especificações de embalagem
Tipo de embalagem Embalagens cartonadas

ETIM for 1248128 Ligadores (EC002638)
Característica Valor
Tipo de conexão mecânica (EF000064) Outro
Tipo de contacto (EF001587) Ficha
Número de linhas de contato da ficha (EF006935) 1
Contatos de espaçamento modular (EF007326) 7.62 mm
Dimensão das conexões (EF006827) 7.62 mm
Ângulo de contato/conexão do driver (EF007546) Outro
Corrente nominal especificada In (EF008250) 20 A
Tensão especificada de funcionamento (EF000228) 630 V
Tensão especificada de pico (EF002993) 6 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.2 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0.25 mm²
Secção da ligação de cabo rígido (EF007337) 0.2 mm²
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Tipo de cabo conectável (EF006816) Cabo tubular
Material da superfície de contato (EF004020) Estanho
Material de contato (EF007544) Cobre
Material do corpo isolante (EF007543) Poliamida
Material da caixa protetora (EF001596) Outro
Cor da caixa (EF000136) Preto
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf 27 Mbytes
