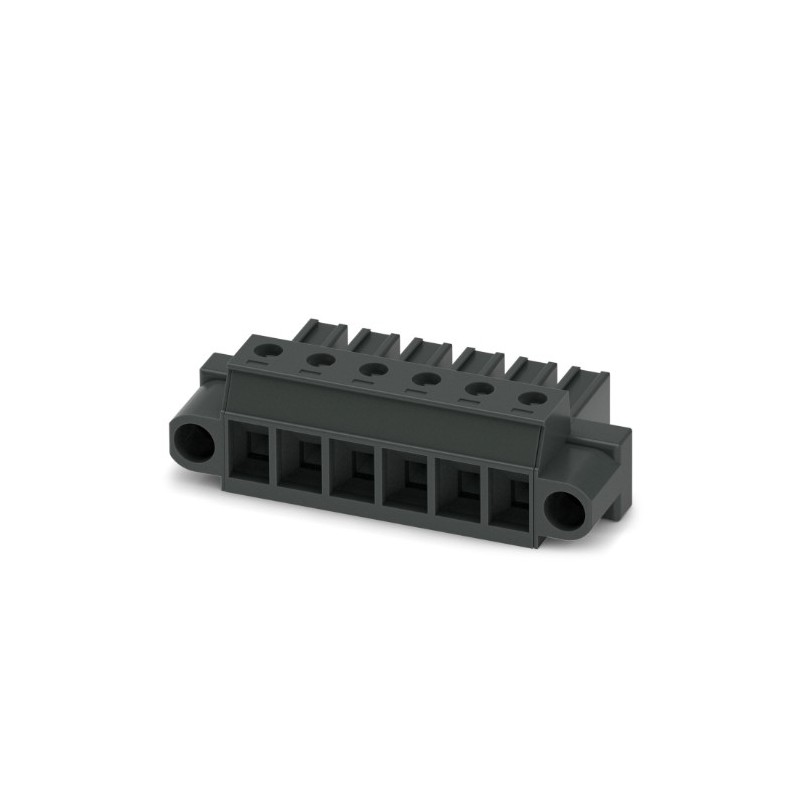

PC 4/ 6-STF-7,62 BK 1248128 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 4 mm2, c..
PC 4/ 6-STF-7,62 BK
1248128
PHOENIX_CONTACT
50
Conector de placa de circuito impreso, sección nominal: 4 mm², color: negro, corriente nominal: 20 A, tensión nominal (III/2): 630 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de filas: 1, número de polos: 6, familia de artículos: PC 4/..-STF, paso: 7,62 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - Gancho de sujeción, sistema enchufable: COMBICON PC 4, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (tornillo), tipo de embalaje: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del producto
| Tipo de producto | Conector de PCB |
| familia de productos | PC 4/.. -STF |
| Línea de productos | Conectores COMBICON L |
| Número de posiciones | 6 |
| Alquitrán | 7,62 mm |
| Número de filas | 1 |
Propiedades eléctricas
| Propiedades | |
| Corriente nominal IN | 20 A |
| Tensión nominal UN | 630 V |
| Resistencia de contacto | 0,5 mΩ |
| Tensión nominal (III/3) | 400 V |
| Sobretensión nominal (III/3) | 6 kilociclos |
| Tensión nominal (III/2) | 630 V |
| Sobretensión nominal (III/2) | 6 kilociclos |
| Tensión nominal (II/2) | 1000 V |
| Sobretensión nominal (II/2) | 6 kilociclos |
Datos de conexión
| Tecnología de conexión | |
| tipo | estándar |
| Sistema de conectores | COMBICON PC 4 |
| Sección transversal nominal | 4 mm² |
| Tipo de conexión de contacto | Enchufe |
| Engranar | |
| Tipo de bloqueo | Mecanismo de bloqueo de tornillo |
| Tipo de montaje | Brida de tornillo |
| Apriete | 0,3 Nm ... 0,7 Nm |
| Conexión de conductores | |
| Método de conexión | Conexión atornillada con manguito de tensión |
| Dirección de conexión del conductor/PCB | 0 ° |
| Sección transversal del conductor rígida | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor flexible | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor AWG | 24 ... 10 |
| Sección transversal del conductor flexible, con virola sin funda de plástico | 0,25 mm² ... 4 mm² |
| Sección transversal del conductor, flexible, con virula, con funda de plástico | 0,25 mm² ... 4 mm² |
| 2 conductores con la misma sección transversal, macizos | 0,2 mm² ... 2,5 mm² |
| 2 conductores con la misma sección, flexibles | 0,2 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles, con casquillo sin manguito de plástico | 0,25 mm² ... 1,5 mm² |
| 2 conductores con la misma sección, flexibles, con casquillo TWIN con manguito de plástico | 0,5 mm² ... 2,5 mm² |
| Calibre cilíndrico a x b / diámetro | 3,6 mm x 3,1 mm / 3,0 mm |
| Longitud de extracción | 7 milímetros |
| Cabeza de tornillo de forma de accionamiento | Ranurado (L) |
| Apriete | 0,5 Nm ... 0,6 Nm |
Especificaciones del material
| Datos del material - contacto | |
| nota | Cumple con WEEE/RoHS, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Características de la superficie | estañado en caliente |
| Punto terminal de la superficie metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Área de contacto de la superficie metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Datos de materiales - carcasa | |
| Color (Carcasa) | Negro (9005) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | Yo |
| CTI según IEC 60112 | 600 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para el ensayo de presión de la bola según EN 60695-10-2 | 125 °C |
Dimensiones
| Dibujo dimensional | |
| Alquitrán | 7,62 mm |
| Anchura [w] | 60,94 mm |
| Altura [h] | 18,1 milímetros |
| Longitud [l] | 30,7 milímetros |
montura
| Reborde | |
| Apriete | 0,3 Nm ... 0,7 Nm |
Notas
| Notas sobre el funcionamiento | De acuerdo con IEC 61984, los conectores COMBICON no tienen potencia de conmutación (COC). Durante el uso designado, no deben enchufarse ni desconectarse cuando transporten voltaje o estén bajo carga. |
Ensayos mecánicos
| Pruebe si hay daños en los conductores y aflojamiento | |
| Especificación | IEC 60999-1:1999-11 |
| Resultado | Prueba superada |
| Prueba de extracción | |
| Especificación | IEC 60999-1:1999-11 |
| Sección transversal del conductor/tipo de conductor/punto de consigna de fuerza de tracción/valor real | 0,2 mm² / sólido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 4 mm² / macizo / > 60 N | |
| 4 mm² / flexible / > 60 N | |
| Fuerzas de inserción y extracción | |
| Especificación | IEC 60512-13-2:2006-02 |
| Resultado | Prueba superada |
| No. de ciclos | 50 |
| Fuerza de inserción por pos. aprox. | 8 N |
| Fuerza de retiro por pos. aprox. | 5 N |
| Prueba de par | |
| Especificación | IEC 60999-1:1999-11 |
| Resistencia de las inscripciones | |
| Especificación | IEC 60068-2-70:1995-12 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación | IEC 60512-13-5:2006-02 |
| Resultado | Prueba superada |
| Inspección visual | |
| Especificación | IEC 60512-1-1:2002-02 |
| Resultado | Prueba superada |
| Comprobación de dimensiones | |
| Especificación | IEC 60512-1-2:2002-02 |
| Resultado | Prueba superada |
Condiciones ambientales y de la vida real

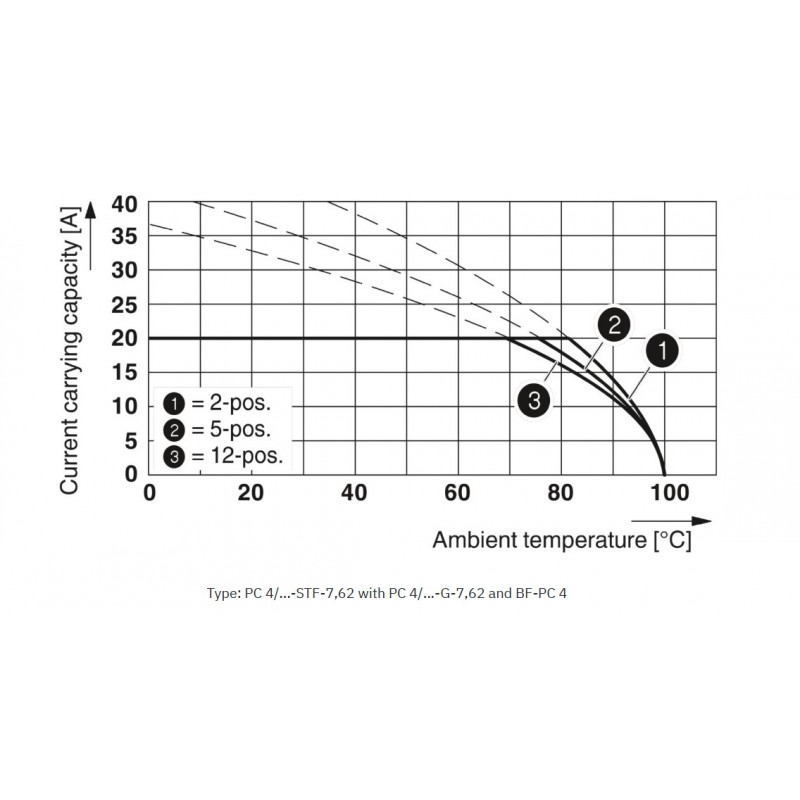

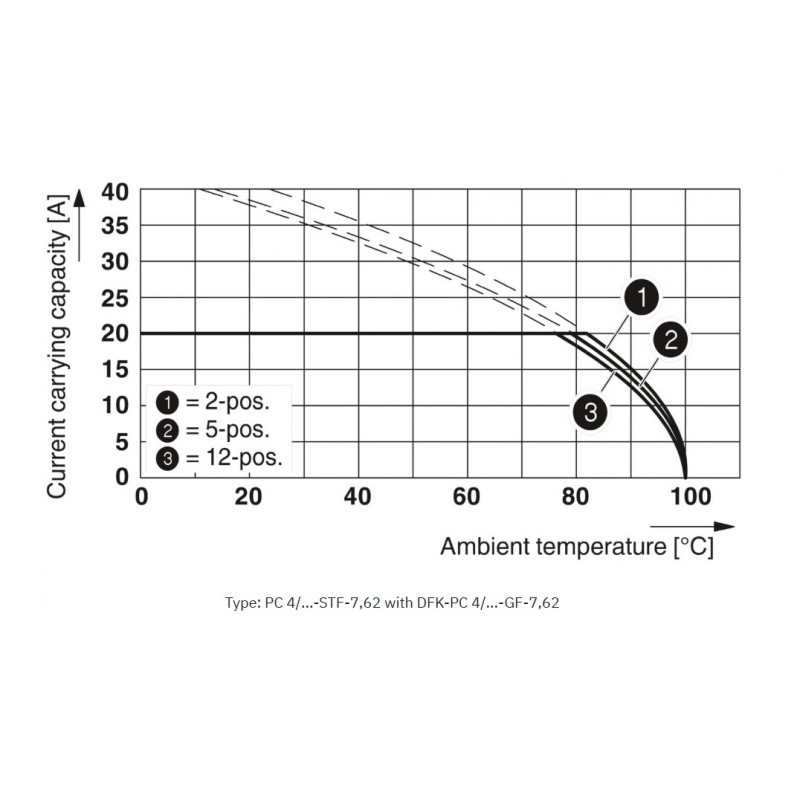

| Prueba de vibración | |
| Especificación | IEC 60068-2-6:2007-12 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Prueba de durabilidad | |
| Especificación | IEC 60512-9-1:2010-03 |
| Tensión soportada a impulsos a nivel del mar | 7,3 kV |
| Resistencia de contacto R1 | 0,5 mΩ |
| Resistencia de contacto R2 | 0,6 mΩ |
| Ciclos de inserción/retirada | 50 |
| Prueba climática | |
| Especificación | ISO 6988:1985-02 |
| Tensión corrosiva | 0,2 dm3Así que2en 300 dm3/40 °C/1 ciclo |
| Estrés térmico | 100 °C/168 h |
| Voltaje soportado de frecuencia de potencia | 3,31 kV |
| Choques | |
| Especificación | IEC 60068-2-27:2008-02 |
| Forma de pulso | Medio seno |
| Aceleración | 30g |
| Duración del choque | 18 ms |
| Instrucciones de la prueba | Ejes X, Y y Z (pos. y neg.) |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -40 °C ... 100 °C (dependiendo de la curva de reducción de potencia) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Pruebas eléctricas
| Prueba térmica Grupo de prueba C | |
| Especificación | IEC 60512-5-1:2002-02 |
| Número de posiciones probadas | 12 |
| Resistencia al aislamiento | |
| Especificación | IEC 60512-3-1:2002-02 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Distancias de aire y fuga | |
| Especificación | IEC 60664-1:2007-04 |
| Grupo de materiales aislantes | Yo |
| Índice de seguimiento comparativo (IEC 60112) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 400 V |
| Sobretensión nominal (III/3) | 6 kilociclos |
| valor libre mínimo - campo no homogéneo (III/3) | 5,5 mm |
| distancia mínima de fuga (III/3) | 5,5 mm |
| Tensión nominal de aislamiento (III/2) | 630 V |
| Sobretensión nominal (III/2) | 6 kilociclos |
| valor libre mínimo - campo no homogéneo (III/2) | 5,5 mm |
| distancia mínima de fuga (III/2) | 5,5 mm |
| Tensión nominal de aislamiento (II/2) | 1000 V |
| Sobretensión nominal (II/2) | 6 kilociclos |
| valor libre mínimo - campo no homogéneo (II/2) | 5,5 mm |
| distancia mínima de fuga (II/2) | 5,5 mm |
Especificaciones de embalaje
| Tipo de embalaje | Envasado en cartón |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 7.62 mm |
| Dimensión modular de las conexiones (EF006827) | 7.62 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 20 A |
| Tensión nominal (EF000228) | 630 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
