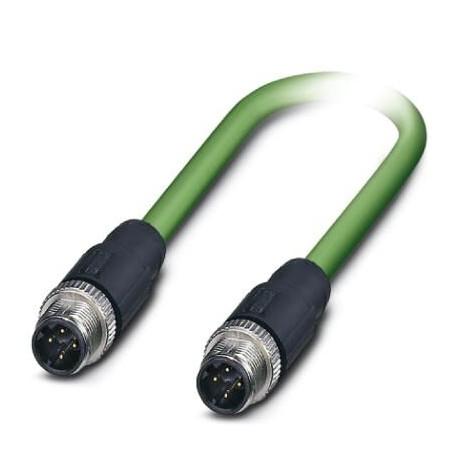

NBC-M12MSD/ 3,0-93C/M12MSD 1080083 PHOENIX CONTACT Cabo de rede NBC-MSD/3,0-93C/MSD SCO 1080083
NBC-M12MSD/ 3,0-93C/M12MSD
1080083
PHOENIX_CONTACT
250
Cabo de rede - NBC-MSD/3,0-93C/MSD SCO - 1080083
Cabo de rede, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4 polos, blindado (Advanced Shielding Technology), conector reto M12, codificação: D / IP67, um conector reto M12, codificação: D / IP67, comprimento do cabo: 3 m
Material de instalação de redes de telecomunicações DNT / FNT > Cabo de conexão de cobre
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Cabo de rede, PROFINET CAT5 (100 MBit/s), EtherCAT®CAT5 (100 MBit/s), 4-pólos, PUR, verde RAL 6018, Conector reto M12 / IP67, codificação: D, para Conector reto M12 / IP67, codificação: D, comprimento de cabo: 3 m
Dados comerciais
| Código do pedido | 1080083 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Quantidade mínima de pedido | 250 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626802701 |
| Peso por unidade (exclusive embalagem) | 221,660 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Medidas
| Comprimento de cabo | 3 m |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 85 °C (Conector M12) |
|---|
Dados Gerais
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 4 |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
| Descrição alternativa e breve do artigo | Cabo PROFINET |
| Material de contato | CuSn |
| Material suporte do contato | TPU GF |
| Material superfície de contato | Ni/Au |
Valores característicos Cabeça 1
| Formato da cabeça | Conector reto M12 / IP67 |
|---|---|
| Número de polos (frente de encaixe) | 4 |
| Codificação | D (Dados) |
| Cor | preto |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| PA (Porta-contatos) | |
| TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
| Zinco fundido sob pressão, niquelado (Conexão roscada) | |
| Resistência de isolação | ≥ 100 MΩ |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,4 Nm |
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C |
Valores característicos Cabeça 2
| Formato da cabeça | Conector reto M12 / IP67 |
|---|---|
| Número de polos (frente de encaixe) | 4 |
| Codificação | D (Dados) |
| Cor | preto |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| Zinco fundido sob pressão, niquelado (Conexão roscada) | |
| Zinco fundido sob pressão, niquelado (Conexão roscada) | |
| TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
| PA (Porta-contatos) | |
| TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
| Resistência de isolação | ≥ 100 MΩ |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,4 Nm |
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Linha
| Etiquetagem do artigo | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Impressão de cabo do fornecedor do cabo) |
|---|---|
| Tipo de cabo | Porta-cabos PROFINET CAT5 |
| Tipo de cabo (código) | 93C |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Instalação do cabo | 1x4xAWG22/7; SF/TQ |
| Bitola do condutor | 4x 0,34 mm² |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 7x 0,25 mm |
| Diâmetro de condutor inclusive isolação | 1,5 mm |
| Cores de condutor | branco, amarelo, azul, laranja |
| Trançado total | Quadrante em estrela |
| Blindagem | Folha revestida de alumínio, rede de condutores de cobre galvanizados |
| Cobertura visual da blindagem | 85 % |
| Revestimento externo, cor | verde RAL 6018 |
| Espessura da parede Revestimento exterior | ca. 0,9 mm |
| Diâmetro externo do cabo D | 6,5 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 5 x D |
| Raio de flexão mínimo, de posição flexível | 7,5 x D |
| Quantidade de ciclos de flexão | 3000000 |
| Raio de flexão | 100 mm |
| Curso de deslocamento | 10 m |
| Velocidade de deslocamento | 4 m/s |
| Aceleração | 4 m/s² |
| Resistência à torção | ± 30 °/m |
| Resistência à tração GRP | ≤ 150 N |
| Peso do cabo | 61 kg/km |
| Revestimento externo, material | PUR |
| Material do revestimento interno | FRNC |
| Material isolante do condutor | PE |
| Material de condutor | Cabos de Cu galvanizados |
| Resistência de isolação | ≥ 500 MΩ*km |
| Resistência de circuito | ≤ 120,00 Ω/km |
| Impedância característica | 100 Ω ±15 Ω (com 1 ... 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 80 dB (com 1 MHz) |
| 76 dB (com 4 MHz) | |
| 70 dB (com 10 MHz) | |
| 65 dB (com 16 MHz) | |
| 63 dB (com 20 MHz) | |
| 60 dB (com 31,25 MHz) | |
| 55 dB (com 62,5 MHz) | |
| 50 dB (com 100 MHz) | |
| Atenuação | 2,1 dB (com 1 MHz) |
| 4 dB (com 4 MHz) | |
| 6,3 dB (com 10 MHz) | |
| 8 dB (com 16 MHz) | |
| 9 dB (com 20 MHz) | |
| 11,4 dB (com 31,25 MHz) | |
| 16,5 dB (com 62,5 MHz) | |
| 21,3 dB (com 100 MHz) | |
| Velocidade de sinal | 0,66 c |
| Tempo de processamento de sinal | 5,3 ns/m |
| Resistência de acoplamento | ≤ 20,00 mΩ/m (com 10 MHz) |
| Tensão nominal da linha | 600 V (Avaliação UL) |
| Tensão de teste condutor/condutor | 2000 V (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 2000 V (50 Hz, 1 min) |
| Propriedades especiais | Propriedades elétricas conforme EN 50288-2-2 |
| Anti-inflamabilidade | conforme 60332-1-2 |
| Ausência de halogênio | sim |
| Resistência ao óleo | conforme DIN EN 60811-2-1 |
| Outras resistências | resistente a UV |
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (Cabo, disposição fixa) |
| -40 °C ... 70 °C (Cabo, disposição móvel) | |
| Temperatura ambiente (instalação) | -20 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss
| eCl@ss 7.0 | 27060308 |
|---|---|
| eCl@ss 9.0 | 27060308 |
ETIM
| ETIM 7.0 | EC001262 |
|---|
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
