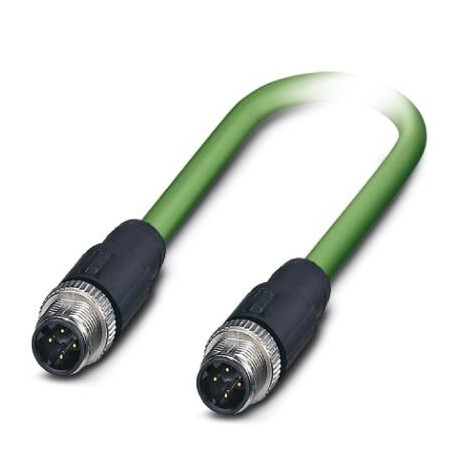

NBC-M12MSD/ 3,0-93C/M12MSD 1080083 PHOENIX CONTACT Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 ..
NBC-M12MSD/ 3,0-93C/M12MSD
1080083
PHOENIX_CONTACT
250
Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, PUR, verde RAL 6018, Conector recta M12 / IP67, codificación: D, a Conector recta M12 / IP67, codificación: D, longitud de cable: 3 m
Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, apantallado (Advanced Shielding Technology), Conector recta M12, codificación: D / IP67, a Conector recta M12, codificación: D / IP67, longitud de cable: 3 m
Material de instalación de redes de telecomunicación DNT / FNT > Cable de conexión de cobre
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT®CAT5 (100 MBit/s), 4-polos, PUR, verde RAL 6018, Conector recta M12 / IP67, codificación: D, a Conector recta M12 / IP67, codificación: D, longitud de cable: 3 m
Datos mercantiles
| Clave de pedido | 1080083 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CJI - |
| Cantidad de pedido mínima | 250 pcs |
| EAN | 4055626802701 |
| Peso por unidad (sin incluir el embalaje) | 221,660 g |
| Número de tarifa arancelaria | 85444290 |
Medidas
| Longitud de cable | 3 m |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (Conector M12) |
|---|
Datos generales
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 4 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Descripción alternativa breve del artículo | Cable PROFINET |
| Material contacto | CuSn |
| Material soporte de contactos | TPU GF |
| Material superficie del contacto | Ni/Au |
Valores nominales cabeza 1
| Construcción cabecera | Conector recta M12 / IP67 |
|---|---|
| Número de polos (cara de enchufe) | 4 |
| Codificación | D (Datos) |
| Color | negro |
| Material (componentes) | CuSn (Contacto) |
| Ni/Au (Superficie contactos) | |
| PA (Soporte de contactos) | |
| TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
| Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm |
| Temperatura ambiente (servicio) | -25 °C ... 90 °C |
Valores nominales cabeza 2
| Construcción cabecera | Conector recta M12 / IP67 |
|---|---|
| Número de polos (cara de enchufe) | 4 |
| Codificación | D (Datos) |
| Color | negro |
| Material (componentes) | CuSn (Contacto) |
| Ni/Au (Superficie contactos) | |
| Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
| Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
| TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
| PA (Soporte de contactos) | |
| TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm |
| Temperatura ambiente (servicio) | -25 °C ... 90 °C |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | V0 |
Cable
| Rotulación de artículos | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Impresión de cables del proveedor de cables) |
|---|---|
| Tipo de cable | Cadena de arrastre PROFINET CAT5 |
| Tipo de cable (abreviatura) | 93C |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | 1,5 mm |
| Colores de conductor | Blanco, amarillo, azul, naranja |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Lámina con forrado de aluminio, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 85 % |
| Envoltura exterior, color | verde RAL 6018 |
| Grosor de pared envoltura exterior | aprox. 0,9 mm |
| Diámetro exterior del cable D | 6,5 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7,5 x D |
| Número de ciclos de flexión | 3000000 |
| Radio de flexión | 100 mm |
| Trayecto de avance | 10 m |
| Velocidad de avance | 4 m/s |
| Aceleración | 4 m/s² |
| Solicitación por torsión | ± 30 °/m |
| Resistencia a la tracción GRP | ≤ 150 N |
| Peso del cable | 61 kg/km |
| Envoltura exterior, material | PUR |
| Material Envoltura interior | FRNC |
| Material Aislamiento de conductor | PE |
| Material Conductor | Conductor Cu estañado |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Resistencia al pulido | ≤ 120,00 Ω/km |
| Impedancia propia | 100 Ω ±15 Ω (a 1 ... 100 MHz) |
| Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (a 20 MHz) | |
| 60 dB (a 31,25 MHz) | |
| 55 dB (a 62,5 MHz) | |
| 50 dB (a 100 MHz) | |
| Atenuación | 2,1 dB (con 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6,3 dB (a 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (a 20 MHz) | |
| 11,4 dB (a 31,25 MHz) | |
| 16,5 dB (a 62,5 MHz) | |
| 21,3 dB (a 100 MHz) | |
| Velocidad de señales | 0,66 c |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 MHz) |
| Tensión nominal Cable | 600 V (Calificación UL) |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
| Características especiales | Propiedades eléctricas según EN 50288-2-2 |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Ausencia de halógenos | sí |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | resistente a los rayos UV |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -40 °C ... 70 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 7.0 | 27060308 |
|---|---|
| eCl@ss 9.0 | 27060308 |
ETIM
| ETIM 7.0 | EC001262 |
|---|
