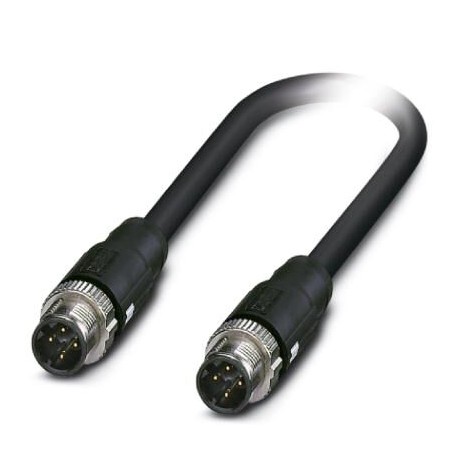

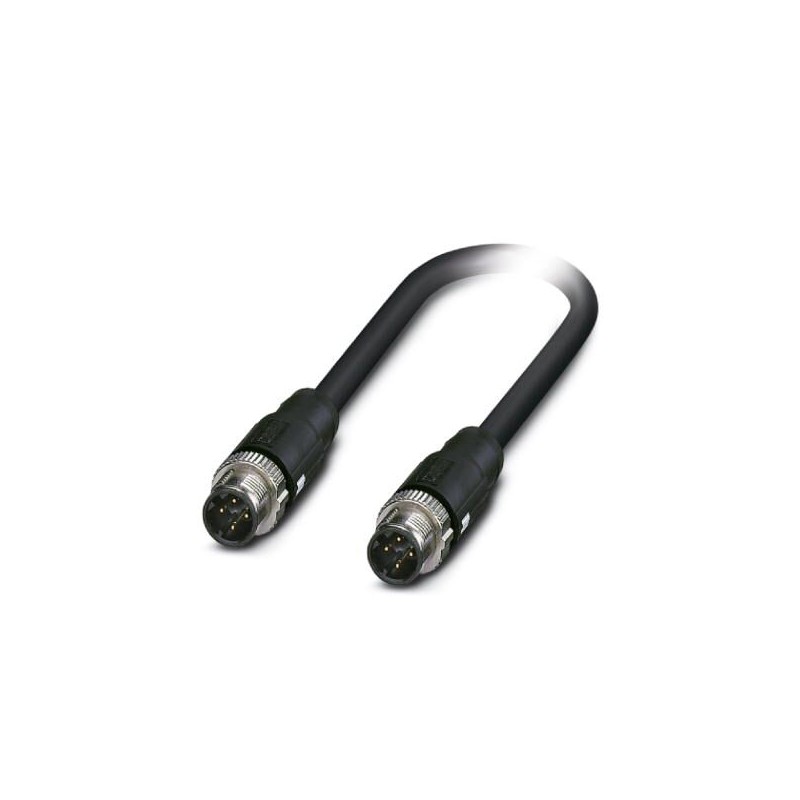

NBC-MSD/25,2-939/MSD SCO SI 1425179 PHOENIX CONTACT Cabo de rede NBC-MSD/25,2-939/MSD SCO SI 1425179
NBC-MSD/25,2-939/MSD SCO SI
1425179
PHOENIX_CONTACT
Cabo de rede - NBC-MSD/25,2-939/MSD SCO SI - 1425179
Material de instalação de redes de telecomunicações DNT / FNT > Cabo de conexão de cobre
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Cabo de rede, PROFINET CAT5 (100 MBit/s), 4-pólos, PE-X livre de halogênio, preto, blindado, Conector reto M12 SPEEDCON / IP65, comprimento de cabo: 25,2 m, Artigo controlado de acordo com as especificações do cliente / aplicação na tração
Dados comerciais
| Código do pedido | 1425179 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626386553 |
| Peso por unidade (exclusive embalagem) | 22,220 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Medidas
| Comprimento de cabo | 25,2 m |
|---|
Dados Gerais
| Nota | A condutividade elétrica do cabo é testada a 100%. |
|---|---|
| Corrente nominal a 40 °C | 4 A |
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 4 |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Categoria de sobretensão | II |
| Grau de impurezas | 3 |
Valores característicos Cabeça 1
| Formato da cabeça | Conector reto M12 SPEEDCON / IP65 |
|---|---|
| Número de polos (frente de encaixe) | 4 |
| Cor | preto |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| PA (Porta-contatos) | |
| TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
| Zinco fundido sob pressão, niquelado (Conexão roscada) | |
| Blindado | sim |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Linha
| Tipo de cabo | Aplicações ferroviárias PROFINET |
|---|---|
| Tipo de cabo (código) | 939 |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Instalação do cabo | 1x4xAWG22/7; SF/TQ |
| Bitola do condutor | 4x 0,34 mm² |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 7x 0,25 mm |
| Diâmetro de condutor inclusive isolação | 1,4 mm ±0,1 mm |
| Cores de condutor | branco-azul, laranja-amarelo |
| Trançado total | Quadrante em estrela |
| Blindagem | Folha de poliéster revestida de alumínio, rede de condutores de cobre galvanizados |
| Revestimento externo, cor | preto |
| Espessura da parede Revestimento exterior | 1 mm |
| Diâmetro externo do cabo D | 6,6 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 5 x D |
| Raio de flexão mínimo, de posição flexível | 6 x D |
| Resistência à tração GRP | ≤ 60 N (curto prazo) |
| ≤ 15 N (contínuo) | |
| Peso do cabo | 71 kg/km |
| Revestimento externo, material | PE-X |
| Material isolante do condutor | Célula PE |
| Material de condutor | Cabos de Cu galvanizados |
| Resistência de isolação | ≥ 5 GΩ*km |
| Resistência do condutor | ≤ 54,4 Ω/km |
| Capacidade do cabo | 44 nF/km (condutor-condutor) |
| Impedância característica | 100 Ω ±5 Ω (f = 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 76 dB (com 1 MHz) |
| 71 dB (com 4 MHz) | |
| 64 dB (com 10 MHz) | |
| 60 dB (com 16 MHz) | |
| 56 dB (com 31,25 MHz) | |
| 52 dB (com 62,5 MHz) | |
| 48 dB (com 100 MHz) | |
| 45 dB (com 155 MHz) | |
| 42 dB (com 200 MHz) | |
| Atenuação de diafonia próxima com soma de potência (PSNEXT) | 73 dB (com 1 MHz) |
| 68 dB (com 4 MHz) | |
| 61 dB (com 10 MHz) | |
| 57 dB (com 16 MHz) | |
| 53 dB (com 31,25 MHz) | |
| 49 dB (com 62,5 MHz) | |
| 45 dB (com 100 MHz) | |
| 42 dB (com 155 MHz) | |
| 39 dB (com 200 MHz) | |
| Atenuação | 1,5 dB (com 1 MHz) |
| 3,3 dB (com 4 MHz) | |
| 5,3 dB (com 10 MHz) | |
| 6,9 dB (com 16 MHz) | |
| 9,9 dB (com 31,25 MHz) | |
| 14,5 dB (com 62,5 MHz) | |
| 18,8 dB (com 100 MHz) | |
| 23,6 dB (com 155 MHz) | |
| 27,3 dB (com 200 MHz) | |
| Atenuação do fluxo de retorno (RL) | 25 dB (com 1 MHz) |
| 25 dB (com 4 MHz) | |
| 28 dB (com 10 MHz) | |
| 28 dB (com 16 MHz) | |
| 27 dB (com 31,25 MHz) | |
| 26 dB (com 62,5 MHz) | |
| 25 dB (com 100 MHz) | |
| 25 dB (com 155 MHz) | |
| 23 dB (com 200 MHz) | |
| Velocidade de sinal | 0,75 c |
| Tempo de processamento de sinal | 4,4 ns/m |
| Atenuação de proteção | 60 dB (até 1.000 MHz) |
| Resistência de acoplamento | < 13,00 mΩ/m (f = 1 MHz) |
| < 8,00 mΩ/m (f = 10 MHz ... 100 MHz) | |
| Impedância de linha | 100 Ω ±15 Ω (f = 0,5 MHz ... 3 MHz) |
| Tensão nominal da linha | 125 V |
| Tensão de teste condutor/condutor | 1000 V AC (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 1000 V AC (50 Hz, 1 min) |
| Proteção contra incêndio em veículos sobre trilhos | BS 6853 (Cabo interno Ia, Ib, II / cabo externo Ia, Ib, II) |
| DIN 5510-2 (Nível de proteção contra incêndio 1, 2, 3, 4) | |
| EN 45545-2 (Nível de perigo HL1 - HL3) | |
| EN 50306-4 | |
| NF F16-101 (Classificação C / F1) | |
| NF F16-101 (Cabo interno A1, A2, B / cabo externo A1, A2, B) | |
| NFPA 130 | |
| PN-K-02511 | |
| UIC 564-2 (Classe A) | |
| Anti-inflamabilidade | conforme EN 60332-1-2 |
| conforme EN 50266-2-5 | |
| conforme ISO 14572 5.21 (UN ECE-R 118.01) | |
| Ausência de halogênio | conforme EN 50267-2-1 |
| conforme EN 60684-2 | |
| Resistência ao óleo | conforme EN 60684-2, 72 h com 100 °C, IRM 902 |
| Outras resistências | resistente a combustíveis conforme EN 60684-2, 72 h com 100 °C, IRM 903 |
| resistente a ozônio conforme EN 50306-4, 72 h com 40 °C, método B, concentração de volume 200 x 10-6 | |
| Resistência ao gás de combustão | EN 61034-2 |
| Temperatura ambiente (funcionamento) | -40 °C ... 85 °C (Cabo, disposição fixa) |
| -25 °C ... 70 °C (Cabo, disposição móvel) |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss
| eCl@ss 7.0 | 27060308 |
|---|---|
| eCl@ss 9.0 | 27060308 |
ETIM
| ETIM 7.0 | EC001262 |
|---|
