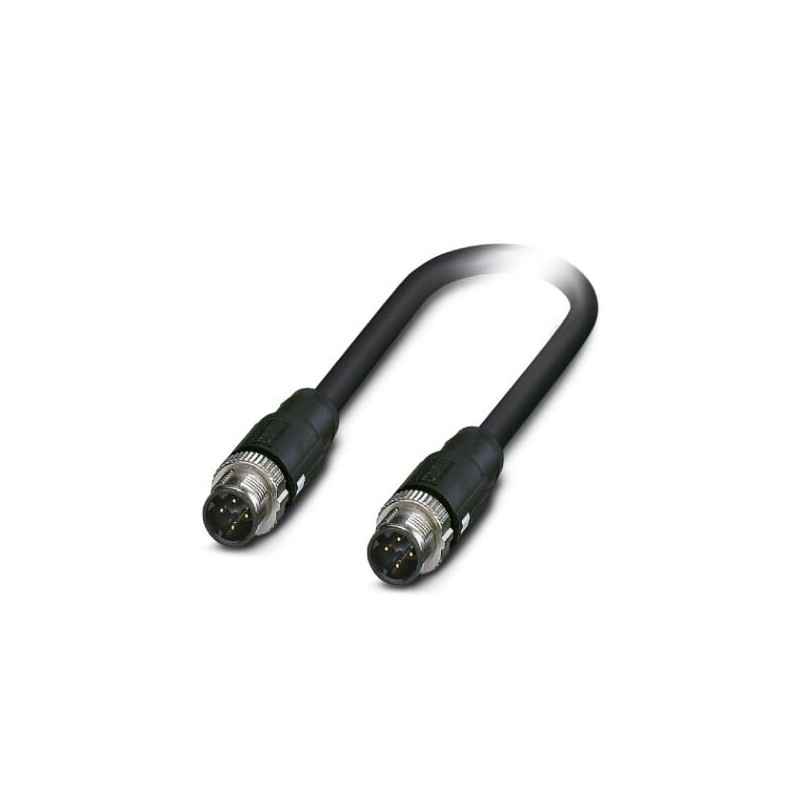

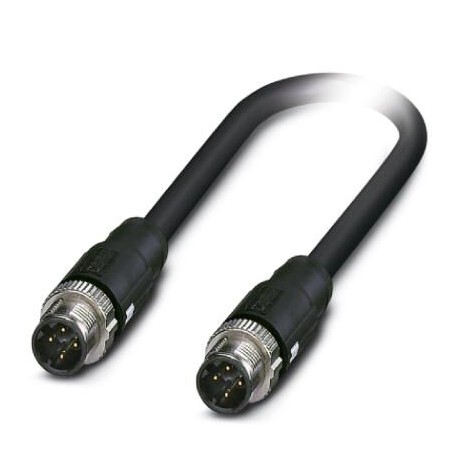

NBC-MSD/25,2-939/MSD SCO SI 1425179 PHOENIX CONTACT Сетевой кабель NBC-MSD/25,2-939/MSD SCO SI 1425179
NBC-MSD/25,2-939/MSD SCO SI
1425179
PHOENIX_CONTACT
Сетевой кабель - NBC-MSD/25,2-939/MSD SCO SI - 1425179
Системы передачи данных и телекоммуникационные системы > Патч-корд медный (витая пара)
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Сетевой кабель, PROFINET CAT5 (100 Мбит/с), 4-полюсн., PE-X без галогенов, черный, экранирован., Штекеры прямое M12 SPEEDCON / IP65, длина кабеля: 25,2 м, Изделие протестировано в соответствии со спецификациями клиента / требованиями для применения в ж/д отрасли
Коммерческие данные
| Код заказа | 1425179 |
|---|---|
| Упаковочная единица | 1 |
| GTIN | 4055626386553 |
Размеры
| Длина кабеля | 25,2 м |
|---|
Общие характеристики
| Указание | Кабель полностью проверен на протекание электрического тока. |
|---|---|
| Расчетный ток при 40 ℃ | 4 A |
| Расчетное напряжение | 48 В AC |
| 60 В DC | |
| Полюсов | 4 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
Параметры, головка 1
| Исполнение головки | Штекеры прямое M12 SPEEDCON / IP65 |
|---|---|
| Кол-во контактов (поверхность сопряжения) | 4 |
| Цвет | черный |
| Материал (компоненты) | CuSn (Контакт) |
| Ni/Au (Поверхность контакта) | |
| PA (Держатель контактов) | |
| TPU, трудновоспламеняем., самозатухающий (Корпус ручки) | |
| Литой под давл. цинк, с никелевым покрытием (Резьбовые элементы) | |
| Экранирован. | есть |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Класс воспламеняемости согласно UL 94 | V0 |
Кабель
| Тип кабеля | PROFINET для железнодорожного транспорта |
|---|---|
| Тип кабеля (краткое обозначение) | 939 |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| Конструкция кабеля | 1x4xAWG22/7; SF/TQ |
| Сечение провода | 4x 0,34 мм² |
| AWG, сигнальная линия | 22 |
| Конструкция кабеля, сигнальная линия | 7x 0,25 мм |
| Диаметр проводника вкл. изоляцию | 1,4 мм ±0,1 мм |
| Цвета жил | бело-голубой, оранжево-желтый |
| Общая скрутка | Четверка звездообразной скрутки |
| Экранировка | Полиэфирная пленка, оклеенная алюминием, оплетка из оцинкованной медной проволоки |
| Внешняя оболочка, цвет | черный |
| Толщина стенок внешней оболочки | 1 мм |
| Наружный диаметр кабеля D | 6,6 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 6 x D |
| Прочность на разрыв GRP | ≤ 60 Н (кратковременно) |
| ≤ 15 Н (длительно) | |
| Масса кабеля | 71 кг/км |
| Внешняя оболочка, материал | PE-X |
| Материал, изоляция проводника | Ячеистый полиэтилен |
| Материал проводника | гибкий провод из оцинкованной меди |
| Сопротивление изоляции | ≥ 5 ГΩ*км |
| Сопротивление кабеля | ≤ 54,4 Ом/км |
| Проводники - емкость | 44 нФ/км (Линия-линия) |
| Волновое сопротивление | 100 Ω ±5 Ω (f = 100 МГц) |
| Переходное затухание (NEXT) | 76 дБ (при 1 МГц) |
| 71 дБ (при 4 МГц) | |
| 64 дБ (при 10 МГц) | |
| 60 дБ (при 16 МГц) | |
| 56 дБ (при 31,25 МГц) | |
| 52 дБ (при 62,5 МГц) | |
| 48 дБ (при 100 МГц) | |
| 45 дБ (при 155 МГц) | |
| 42 дБ (при 200 МГц) | |
| Суммарное переходное затухание (PSNEXT) | 73 дБ (при 1 МГц) |
| 68 дБ (при 4 МГц) | |
| 61 дБ (при 10 МГц) | |
| 57 дБ (при 16 МГц) | |
| 53 дБ (при 31,25 МГц) | |
| 49 дБ (при 62,5 МГц) | |
| 45 дБ (при 100 МГц) | |
| 42 дБ (при 155 МГц) | |
| 39 дБ (при 200 МГц) | |
| Ослабление | 1,5 дБ (при 1 МГц) |
| 3,3 дБ (при 4 МГц) | |
| 5,3 дБ (при 10 МГц) | |
| 6,9 дБ (при 16 МГц) | |
| 9,9 дБ (при 31,25 МГц) | |
| 14,5 дБ (при 62,5 МГц) | |
| 18,8 дБ (при 100 МГц) | |
| 23,6 дБ (при 155 МГц) | |
| 27,3 дБ (при 200 МГц) | |
| Затухание несогласованности (RL) | 25 дБ (при 1 МГц) |
| 25 дБ (при 4 МГц) | |
| 28 дБ (при 10 МГц) | |
| 28 дБ (при 16 МГц) | |
| 27 дБ (при 31,25 МГц) | |
| 26 дБ (при 62,5 МГц) | |
| 25 дБ (при 100 МГц) | |
| 25 дБ (при 155 МГц) | |
| 23 дБ (при 200 МГц) | |
| Скорость передачи сигнала | 0,75 c |
| Время распространения сигнала | 4,4 нСм/м |
| Экранирующая способность | 60 дБ (до 1000 МГц) |
| Сопротивление устройства сопряжения | < 13,00 мΩ/м (f = 1МГц) |
| < 8,00 мΩ/м (f = 10 МГц ... 100 МГц) | |
| Проводники - полное сопротивление | 100 Ω ±15 Ω (f = 0,5 МГц ... 3 МГц) |
| Номинальное напряжение, проводник | 125 В |
| Испытательное напряжение, фаза / фаза | 1000 В AC (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 1000 В AC (50 Гц, 1 мин) |
| Противопожарная защита для рельсовых автомобилей | BS 6853 (Кабель внутренний Ia, Ib, II / кабель внешний Ia, Ib, II) |
| DIN 5510-2 (Ступени противопожарной защиты 1, 2, 3, 4) | |
| EN 45545-2 (Уровень опасности HL1 - HL3) | |
| EN 50306-4 | |
| NF F16-101 (Классификация C / F1) | |
| NF F16-101 (Кабель внутренний A1, A2, B / кабель внешний A1, A2, B) | |
| NFPA 130 | |
| PN-K-02511 | |
| UIC 564-2 (Класс A) | |
| Негорючесть | согласно EN 60332-1-2 |
| согласно EN 50266-2-5 | |
| согласно ISO 14572 5.21 (UN ECE-R 118.01) | |
| Без галогенов | согласно EN 50267-2-1 |
| согласно EN 60684-2 | |
| Маслостойкость | согласно EN 60684-2, 72 ч при 100 °C, IRM 902 |
| Стойкость, прочие данные | стойкость к топливу согласно EN 60684-2, 72 ч при 100 °C, IRM 903 |
| стойкость к окислению согласно EN 50306-4, 72 ч при 40 °C, метод B, объёмная концентрация 200 x 10-6 | |
| Плотность дымовых газов | EN 61034-2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (кабель, жестко прокладываемый) |
| -25 °C ... 70 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 7.0 | 27060308 |
|---|---|
| eCl@ss 9.0 | 27060308 |
ETIM
| ETIM 7.0 | EC001262 |
|---|
