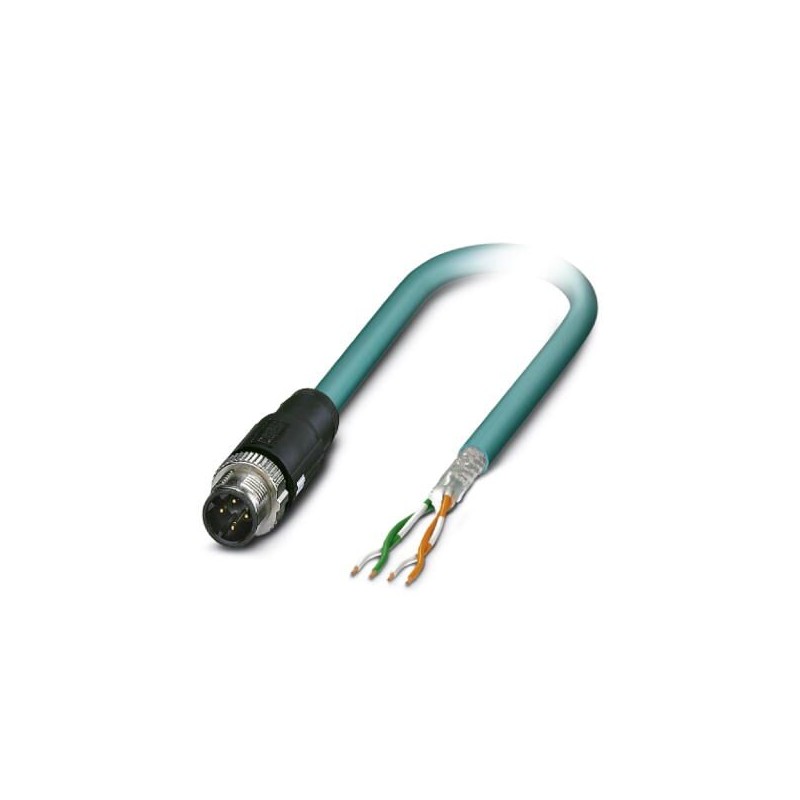

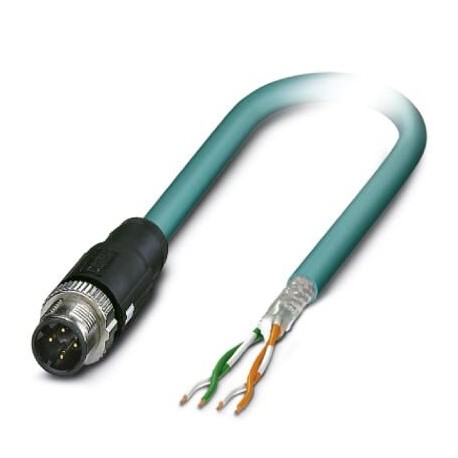

NBC-MSB/1,0-94B SEP 1415741 PHOENIX CONTACT Cabo de rede NBC-MSB/1,0-94B SEP 1415741
NBC-MSB/1,0-94B SEP
1415741
PHOENIX_CONTACT
50
Cabo de rede - NBC-MSB/1,0-94B SEP - 1415741
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Cabo de rede, Ethernet CAT5 (1 GBit/s), Ethernet CAT5 (1 GBit/s), 5-pólos, PUR, azul anil RAL 5021, blindado, Conector reto M12 SPEEDCON / IP67, codificação: B, para extremidade livre do condutor, comprimento de cabo: 1 m
Dados comerciais
| Código do pedido | 1415741 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626050966 |
| Peso por unidade (exclusive embalagem) | 72,600 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Medidas
| Comprimento de cabo | 1 m |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C (Conector M12) |
|---|
Dados Gerais
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 30 V AC |
| 30 V DC | |
| Número de pólos | 5 |
| Tipo de sinal/categoria | Ethernet CAT5 (com base em IEC 11801), 1 GBit/s |
| Ethernet CAT5 (TIA 568B:2001), 1 GBit/s | |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Material de contato | CuSn |
| Material suporte do contato | TPU GF |
| Material superfície de contato | Ni/Au |
Valores característicos Cabeça 1
| Formato da cabeça | Conector reto M12 SPEEDCON / IP67 |
|---|---|
| Número de polos (frente de encaixe) | 4 |
| Codificação | B (Dados) |
| Cor | preto |
| Material (componentes) | CuZn (Contato) |
| Ni/Au (Superfície de contato) | |
| PA (Porta-contatos) | |
| TPU, de difícil inflamação, autoextinção (Corpo do cabo) | |
| Zinco fundido sob pressão, niquelado (Conexão roscada) | |
| Resistência de isolação | ≥ 100 MΩ |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,4 Nm |
| Temperatura ambiente (funcionamento) | -25 °C ... 90 °C |
Valores característicos Cabeça 2
| Formato da cabeça | extremidade livre do condutor |
|---|
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
Linha
| Tipo de cabo | Ethernet flexível CAT5 |
|---|---|
| Tipo de cabo (código) | 94B |
| Estilo UL AWM | 20963 (80 °C / 30 V) |
| Tipo de sinal/categoria | Ethernet CAT5 (IEC 11801), 1 GBit/s |
| Instalação do cabo | 4x2xAWG26/7; SF/UTP |
| Bitola do condutor | 4x 2x 0,14 mm² |
| Linha de sinal AWG | 26 |
| Montagem do condutor linha de sinal | 7x 0,16 mm |
| Diâmetro de condutor inclusive isolação | 0,96 mm |
| Cores de condutor | branco/azul-azul, branco/laranja-laranja, branco/verde-verde, branco/marrom-marrom |
| Par trançado | 2 condutores para o par |
| Trançado total | 4 pares para alma |
| Blindagem | Folha revestida de alumínio, rede de condutores de cobre galvanizados |
| Cobertura visual da blindagem | 70 % |
| Revestimento externo, cor | azul anil RAL 5021 |
| Espessura da parede Revestimento exterior | 1,05 mm |
| Diâmetro externo do cabo D | 6,4 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 4 x D |
| Raio de flexão mínimo, de posição flexível | 8 x D |
| Resistência à tração GRP | ≤ 100 N |
| Peso do cabo | 47 kg/km |
| Revestimento externo, material | PUR |
| Material isolante do condutor | PE injetado |
| Material de condutor | Cabo de cobre |
| Resistência de isolação | ≥ 500 MΩ*km |
| Resistência de circuito | ≤ 290,00 Ω/km |
| Capacidade do cabo | 48 nF/km (com 1 kHz) |
| Impedância característica | 100 Ω ±5 Ω (com 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 71,3 dB (com 1 MHz) |
| 62,3 dB (com 4 MHz) | |
| 56,3 dB (com 10 MHz) | |
| 53,2 dB (com 16 MHz) | |
| 51,8 dB (com 20 MHz) | |
| 48,9 dB (com 31,25 MHz) | |
| 44,4 dB (com 62,5 MHz) | |
| 41,3 dB (com 100 MHz) | |
| Atenuação de diafonia próxima com soma de potência (PSNEXT) | 62,3 dB (com 1 MHz) |
| 53,3 dB (com 4 MHz) | |
| 47,3 dB (com 10 MHz) | |
| 44,2 dB (com 16 MHz) | |
| 42,8 dB (com 20 MHz) | |
| 39,9 dB (com 31,25 MHz) | |
| 35,4 dB (com 62,5 MHz) | |
| 32,3 dB (com 100 MHz) | |
| Atenuação | 3,2 dB (com 1 MHz) |
| 6 dB (com 4 MHz) | |
| 9,5 dB (com 10 MHz) | |
| 12,1 dB (com 16 MHz) | |
| 13,6 dB (com 20 MHz) | |
| 17,1 dB (com 31,25 MHz) | |
| 24,8 dB (com 62,5 MHz) | |
| 32 dB (com 100 MHz) | |
| Atenuação do fluxo de retorno (RL) | 23 dB (com 4 MHz) |
| 24,1 dB (com 8 MHz) | |
| 25 dB (com 10 MHz) | |
| 25 dB (com 16 MHz) | |
| 25 dB (com 20 MHz) | |
| 23,6 dB (com 31,25 MHz) | |
| 21,5 dB (com 62,5 MHz) | |
| 20,1 dB (com 100 MHz) | |
| Tempo de processamento de sinal | 5,3 ns/m |
| Resistência de acoplamento | ≤ 100,00 mΩ/m (com 10 MHz) |
| Tensão nominal da linha | ≤ 100 V |
| Tensão de teste condutor/condutor | 700 V (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 700 V (50 Hz, 1 min) |
| Anti-inflamabilidade | conforme 60332-1-2 |
| Ausência de halogênio | conforme IEC 60754-1 |
| Resistência ao óleo | conforme EN 60811-2-1 |
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C (Cabo, disposição fixa) |
| -20 °C ... 80 °C (Cabo, disposição móvel) | |
| Temperatura ambiente (instalação) | -20 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss
| eCl@ss 5.1 | 27061800 |
|---|---|
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
ETIM
| ETIM 5.0 | EC001855 |
|---|---|
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
UNSPSC
| UNSPSC 13.2 | 31251501 |
|---|
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
