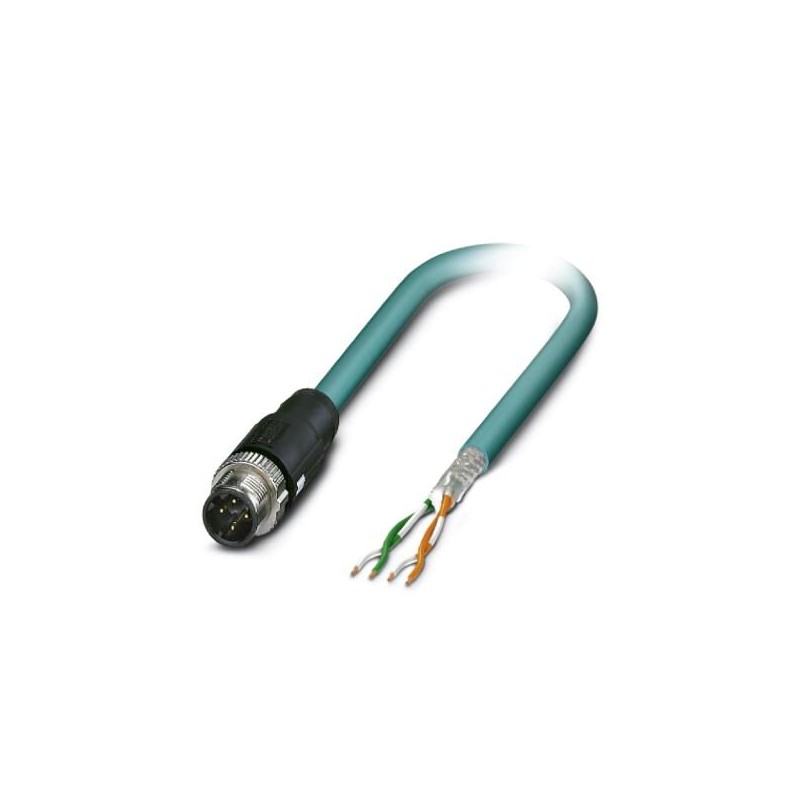

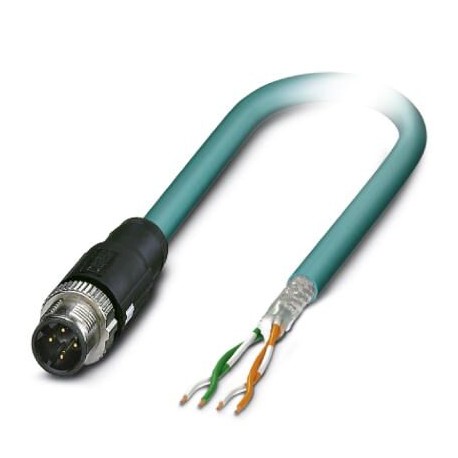

NBC-MSB/1,0-94B SEP 1415741 PHOENIX CONTACT Cable de red, Ethernet CAT5 (1 GBit/s), Ethernet CAT5 (1 GBit/s)..
NBC-MSB/1,0-94B SEP
1415741
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Cable de red, Ethernet CAT5 (1 GBit/s), Ethernet CAT5 (1 GBit/s), 5-polos, PUR sin halógenos, azul agua RAL 5021, apantallado, Conector recta M12 SPEEDCON, codificación: B / IP67, a extremo de cable libre, longitud de cable: 1 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Cable de red, Ethernet CAT5 (1 GBit/s), Ethernet CAT5 (1 GBit/s), 5-polos, PUR, azul agua RAL 5021, apantallado, Conector recta M12 SPEEDCON / IP67, codificación: B, a extremo de cable libre, longitud de cable: 1 m
Datos mercantiles
| Clave de pedido | 1415741 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CMI - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4055626050966 |
| Peso por unidad (sin incluir el embalaje) | 72,600 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Medidas
| Longitud de cable | 1 m |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (Conector M12) |
|---|
Datos generales
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 30 V AC |
| 30 V DC | |
| Número de polos | 5 |
| Tipo de señal/categoría | Ethernet CAT5 (conforme a IEC 11801), 1 GBit/s |
| Ethernet CAT5 (TIA 568B:2001), 1 GBit/s | |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Material contacto | CuSn |
| Material soporte de contactos | TPU GF |
| Material superficie del contacto | Ni/Au |
Valores nominales cabeza 1
| Construcción cabecera | Conector recta M12 SPEEDCON / IP67 |
|---|---|
| Número de polos (cara de enchufe) | 4 |
| Codificación | B (Datos) |
| Color | negro |
| Material (componentes) | CuZn (Contacto) |
| Ni/Au (Superficie contactos) | |
| PA (Soporte de contactos) | |
| TPU, poco inflamable, autoextinguible (Cuerpo de agarre) | |
| Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm |
| Temperatura ambiente (servicio) | -25 °C ... 90 °C |
Valores nominales cabeza 2
| Construcción cabecera | extremo de cable libre |
|---|
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
Cable
| Tipo de cable | Ethernet flexible CAT5 |
|---|---|
| Tipo de cable (abreviatura) | 94B |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Tipo de señal/categoría | Ethernet CAT5 (IEC 11801), 1 GBit/s |
| Construcción de cable | 4x2xAWG26/7; SF/UTP |
| Sección de conductor | 4x 2x 0,14 mm² |
| Línea de señales AWG | 26 |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Diámetro de los conductores, aislamiento incluido | 0,96 mm |
| Colores de conductor | blanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón |
| Cableado de pares | 2 conductores como par |
| Cableado total | 4 pares como alma |
| Apantallamiento | Lámina con forrado de aluminio, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 70 % |
| Envoltura exterior, color | azul agua RAL 5021 |
| Grosor de pared envoltura exterior | 1,05 mm |
| Diámetro exterior del cable D | 6,4 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Resistencia a la tracción GRP | ≤ 100 N |
| Peso del cable | 47 kg/km |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PE espumado |
| Material Conductor | Conductor Cu desnudo |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Resistencia al pulido | ≤ 290,00 Ω/km |
| Capacidad de la línea | 48 nF/km (a 1 kHz) |
| Impedancia propia | 100 Ω ±5 Ω (a 100 MHz) |
| Atenuación paradiafónica (NEXT) | 71,3 dB (con 1 MHz) |
| 62,3 dB (a 4 MHz) | |
| 56,3 dB (a 10 MHz) | |
| 53,2 dB (con 16 MHz) | |
| 51,8 dB (a 20 MHz) | |
| 48,9 dB (a 31,25 MHz) | |
| 44,4 dB (a 62,5 MHz) | |
| 41,3 dB (a 100 MHz) | |
| Atenuación paradiafónica con potencia numerada (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (a 4 MHz) | |
| 47,3 dB (a 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (a 20 MHz) | |
| 39,9 dB (a 31,25 MHz) | |
| 35,4 dB (a 62,5 MHz) | |
| 32,3 dB (a 100 MHz) | |
| Atenuación | 3,2 dB (con 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9,5 dB (a 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (a 20 MHz) | |
| 17,1 dB (a 31,25 MHz) | |
| 24,8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 23 dB (a 4 MHz) |
| 24,1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23,6 dB (a 31,25 MHz) | |
| 21,5 dB (a 62,5 MHz) | |
| 20,1 dB (a 100 MHz) | |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Impedancia de transferencia | ≤ 100,00 mΩ/m (a 10 MHz) |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 700 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 700 V (50 Hz, 1 min) |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia al aceite | según EN 60811-2-1 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 5.1 | 27061800 |
|---|---|
| eCl@ss 6.0 | 27279200 |
| eCl@ss 7.0 | 27279218 |
| eCl@ss 8.0 | 27279218 |
| eCl@ss 9.0 | 27060311 |
ETIM
| ETIM 5.0 | EC001855 |
|---|---|
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
UNSPSC
| UNSPSC 13.2 | 31251501 |
|---|
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 5 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Disposición de la entrada de cable, lado de campo (EF005928) | Otros |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M12 |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 1 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -20 °C |
| Corriente nominal In (EF008250) | 4 A |
| Tensión nominal (EF000228) | 30 V |
| Grado de protección (IP) (EF005474) | IP67 |
