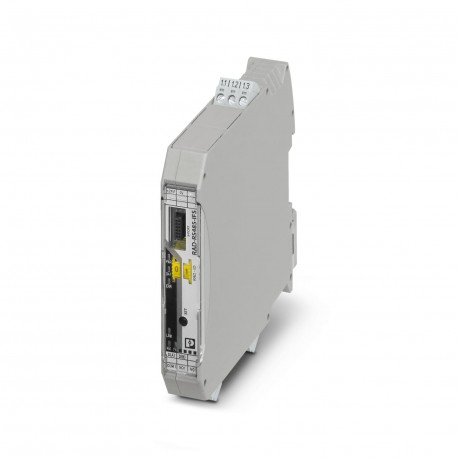

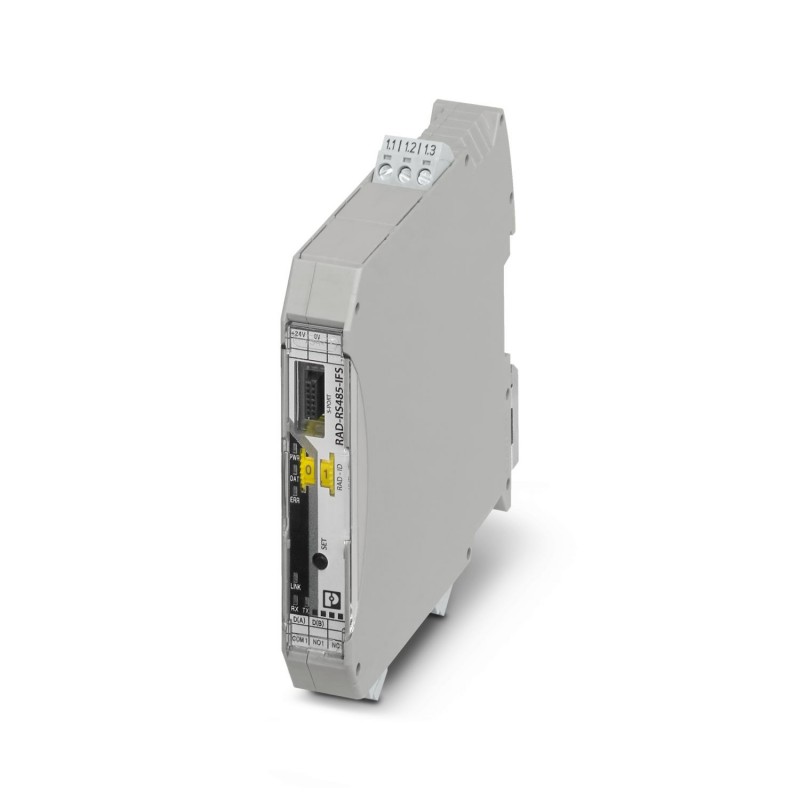

RAD-RS485-IFS 2702184 PHOENIX CONTACT Módulo de comunicação
RAD-RS485-IFS
2702184
PHOENIX_CONTACT
Módulo de comunicação
Radioline: multiplexador multiponto RS-485, expansível com módulos de E/S, pode ser usado como acoplador de barramento Modbus/RTU ou pode ser combinado com o sistema sem fio Radioline, até 99 estações, alcance de até 1,2 km com cabos de cobre próprios da empresa
Radioline - multiplexador multiponto RS-485, expansível com módulos de E/S, usado como acoplador de barramento Modbus/RTU ou combinável com um sistema de rádio Radioline, com até 99 estações, alcance de até 1,2 km via cabos internos de cobre
Controladores industriais (PLC) > Módulo de comunicação de periféricos descentralizado de bus de campo
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2702184 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 459 (C-6-2017) |
| GTIN | 4055626007373 |
| Peso por unidade (exclusive embalagem) | 200,000 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (>55°C Derating) |
| -40 °F ... 158 °F (>131 °F redução de carga) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Umidade do ar admissível (funcionamento) | 20 % ... 85 % |
| Umidade do ar admissível (armazenamento/transporte) | 20 % ... 85 % |
| Altitude | 2000 m |
| Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Choque | 16g, 11 ms |
Geral
| Modo operacional | Dados E/S (Ajuste de fábrica, configuração mediante a roda serrilhada) |
|---|---|
| Modbus RTU Slave (Ajuste de fábrica, configuração mediante a roda serrilhada) | |
| Categoria de sobretensão | II |
| Instrução de montagem | sobre trilhos padrão NS 35 conforme EN 60715 |
| Grau de impurezas | 2 |
| Material caixa | PA 6.6-FR |
| Classe de inflamabilidade conforme UL 94 | V0 |
| MTTF | 1233 Anos (Padrão Telcordia, temperatura: 25 °C, ciclo de trabalho: 21% (5 dias/semana, 8 h/dia)) |
| 514 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 34,25% (5 dias/semana, 12 h/dia)) | |
| 212 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 100% (7 dias/semana, 24 h/dia)) |
Alimentação
| Faixa de tensão de alimentação | 19,2 V DC ... 30,5 V DC |
|---|---|
| Máximo consumo de energia | ≤ 65 mA (a 24 V DC, a 25 °C, stand alone) |
| ≤ 6 A (com 24 V DC, em caso de conector de bus para trilho de fixação DIN em plena carga) | |
| Proteção contra surtos de transientes | Sim |
Interface serial
| Interface 1 | RS-485 |
|---|---|
| Tipo de conexão | Borne a parafuso plugável COMBICON |
| Tecnologia de conexão | 2 condutores |
| Comprimento de transmissão | ≤ 1200 m |
| Resistor de terminação | 390 Ω (comutável via chaves DIP) |
| 150 Ω (comutável via chaves DIP) | |
| 390 Ω (comutável via chaves DIP) | |
| Velocidade de transmissão | 0,3 ...115,2 kBit/s (Ajuste de fábrica: 19,2/8/E/1) |
| Interface 2 | Interface de configuração |
| Tipo de conexão | S-Port (soquete) |
Saída de relé RF-Link
| Quantidade de saídas | 1 |
|---|---|
| Versão do contato | Inversor |
| Material de contato | PdRu, folheado a ouro |
| Tensão de comutação máxima | 30 V AC/DC |
| 60 V DC | |
| Corrente de comutação máxima | 500 mA (30 V AC/DC) |
| Vida útil elétrica | 5x 105ciclos de comutação com 0,5 A a 30 V DC |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 14 |
| Comprimento de isolamento | 7 mm |
| Torque de aperto | 0,6 Nm |
| Rosca | M3 |
Indicação de estado
| Indicação de estado | LED verde (tensão de alimentação, PWR) |
|---|---|
| LED verde (comunicação Bus, DAT) | |
| LED vemelho (erro periférico, ERR) | |
| LED verde (dados de recepção, RX) | |
| LED verde (dados de transmissão, TX) |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Classe de inflamabilidade conforme UL 94 | V0 |
| Choque | 16g, 11 ms |
| Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Teste de gases nocivos | ISA-S71.04-1985 G3 Harsh Group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Conteúdo do conjunto
Classificações
eCl@ss 10.0.119179290eCl@ss 5.127242200eCl@ss 6.019179200eCl@ss 7.019179290eCl@ss 8.019179290eCl@ss 9.019179290
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Com separação potencial (EF003272) | Não |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 17.6 mm |
| Altura (EF000040) | 113.01416 mm |
| Profundidade (EF000049) | 113.6 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE AUTOMATION PHOENIX EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2702184-RAD-RS485-IFS | 687 Kbytes |
|
