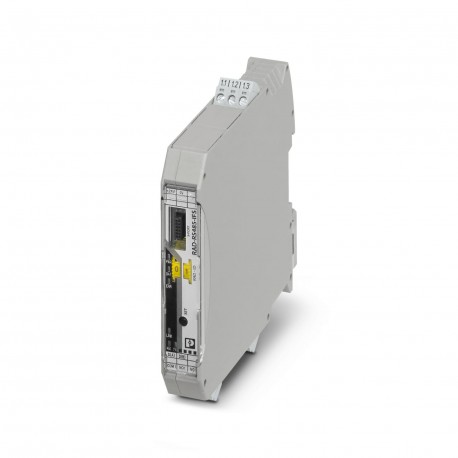

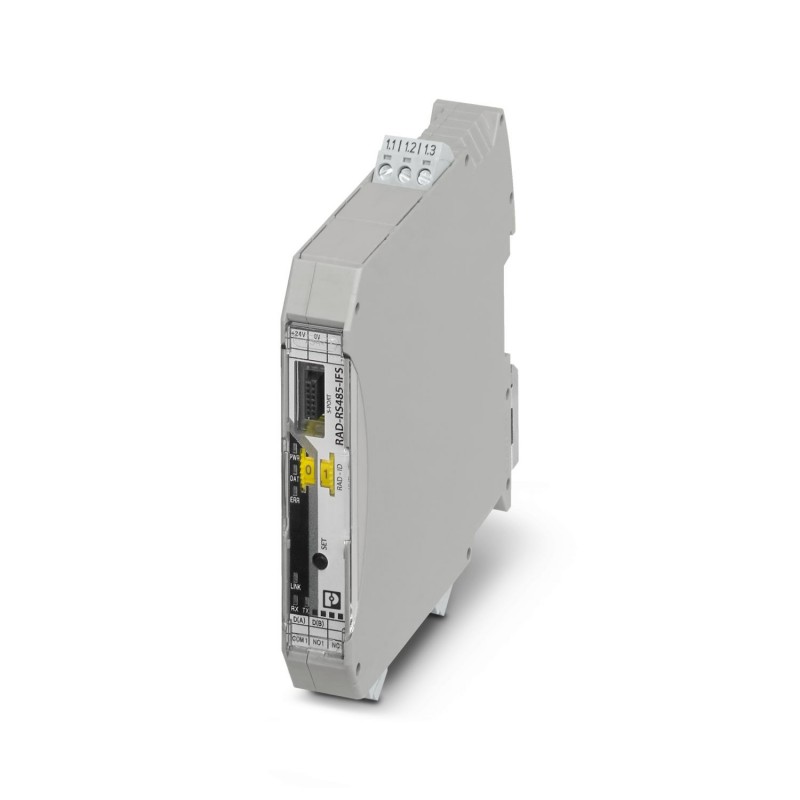

RAD-RS485-IFS 2702184 PHOENIX CONTACT Module de communication
RAD-RS485-IFS
2702184
PHOENIX_CONTACT
Module de communication
Radioline : multiplexeur multipoint RS-485, extensible avec des modules d’E/S, peut être utilisé comme coupleur de bus Modbus/RTU ou peut être combiné avec le système sans fil Radioline, jusqu’à 99 stations, portée jusqu’à 1,2 km sur les câbles en cuivre de l’entreprise
Radioline - Multiplexeur multipoints RS-485, extensible avec des modules d'E/S, utilisation en tant que coupleur de bus Modbus/RTU ou combinable avec un système radio Radioline, jusqu'à 99 stations, portée jusqu'à 1,2 km sur des câbles en cuivre internes
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Indication CCCex | L'utilisation en atmosphères explosibles est interdite en Chine. |
| Type de produit | Module de communication |
| Application | RS-485 |
| Mode de fonctionnement | Données d'E/S (Réglage d'usine, configuration à l'aide de la molette) |
| Serveur Modbus/RTU (Réglage d'usine, configuration à l'aide de la molette) | |
| MTTF | 1233 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 514 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 212 Années (SN 29500 standard, température 40 °C, cycle de travail 100 %) | |
| État de la gestion des données | |
| Révision de l'article | 05 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'isolement assignée | 60 V (Selon EN/CEI 60079-7) |
| Puissance dissipée maximale en condition nominale | 1,56 W |
| Protection contre les transitoires | oui |
| Limites système | |
| Nombre d'unités connectées supportées | ≤ 99 (Adressage via la molette) |
| Nombre de modules d'extension possible | ≤ 32 (par module) |
| Alimentation | |
| Plage de tension d'alimentation | 19,2 V DC ... 30,5 V DC |
| Courant max. absorbé | ≤ 65 mA (avec 24 VDC, avec 25 °C, autonome) |
| ≤ 6 A (pour 24 V DC, avec connecteur de bus sur profilé à charge maximum) | |
| Numérique | |
| Dénomination sortie | Sortie de relais, liaison |
| Nombre de sorties | 1 |
| Type de contact | Contact inverseur |
| Matériau des contacts | PdRu, plaqué or |
| Tension de commutation maximale | 30 V AC/DC |
| 60 V DC | |
| Courant de commutation maximal | 500 mA (30 V AC/DC) |
| 300 mA (60 V DC) | |
| Durée de vie en service électrique | 5x 105cycles de commutation pour 0,5 A et 30 V DC |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Série: RS-485 | |
| Débit de données | 300 bit/s / 600 bit/s / 1,2 kbit/s / 2,4 kbit/s / 4,8 kbit/s / 9,6 kbit/s / 19,2 kbit/s / 38,4 kbit/s / 57,6 kbit/s / 93,75 kbit/s / 115,2 kbit/s (Réglage d'usine : 19,2/8/E/1) |
| Type de raccordement | Borne à vis enfichable MINICONNEC |
| Technologie de raccordement | 2 fils |
| Distance de transmission | ≤ 1200 m |
| Résistance terminale | 390 Ω (activable via les DIP switch) |
| 150 Ω (activable via les DIP switch) | |
| 390 Ω (activable via les DIP switch) | |
| Série: Interface de configuration | |
| Type de raccordement | S-PORT (connecteur femelle) |
| Affichage d'état | LED tension d'alimentation, PWR (verte) |
| LED verte (communication de bus, DAT) | |
| LED erreur périphérique, ERR (rouge) | |
| LED verte (données de réception, RX) | |
| LED verte (données d'émission, TX) |
| Dessin coté |  |
| Largeur | 17,5 mm |
| Hauteur | 113 mm |
| Profondeur | 114,5 mm |
| Couleur (Boîtiers) | gris (RAL 7042) |
| Matériau (Boîtier) | PA 6.6-FR |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Déclassement >55 °C, voir la documentation technique) |
| -40 °F ... 158 °F (Déclassement >131 °F, voir la documentation technique) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Altitude | 2000 m |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 85 % |
| Humidité de l'air admissible (stockage/transport) | 20 % ... 85 % |
| Choc | 16g, 11 ms |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| CE | |
| Certificat | Conformité CE |
| UKCA | |
| Certificat | Conformité UKCA |
| ATEX | |
| Repérage | II 3 G Ex ec nC IIC T4 Gc |
| Certificat | IBExU 15 ATEX B008 X |
| Remarque | Tenir compte des instructions d'installation particulières contenues dans la documentation. |
| IECEx | |
| Repérage | Ex ec nC IIC T4 Gc |
| Certificat | IECEx IBE 13.0019X |
| EAC Ex | |
| Repérage | 2Ex nA nC IIC T4 Gc X |
| Certificat | RU C-DE.HB49.B.00033/20 |
| UL, USA / Canada | |
| Repérage | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Test aux gaz nocifs | |
| Repérage | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Type de montage | Profilé : 35 mm |
| Instructions de montage | sur profilé normalisé NS 35 selon EN 60715 |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 17.6 mm |
| Hauteur (EF000040) | 113.01416 mm |
| Profondeur (EF000049) | 113.6 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2702184-RAD-RS485-IFS | 687 Kbytes |
|
