MKDS 3/ 5 OG BD:7-11
1873248
PHOENIX_CONTACT
50

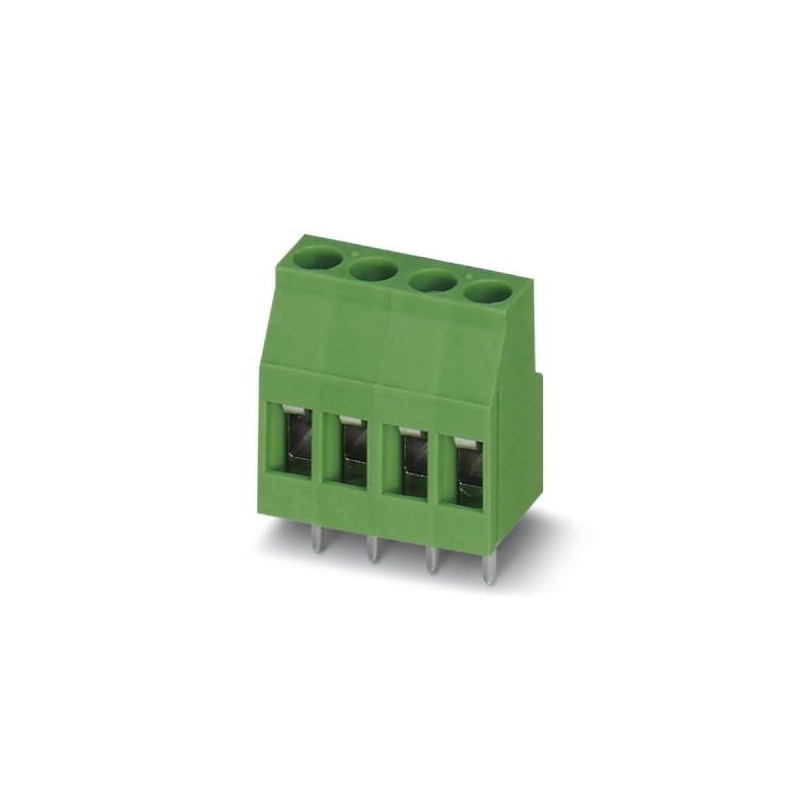

Borne de placa de circuito impresso, corrente nominal: 24 A, tensão nominal: 400 V, passo: 5 mm, número de polos: 5, tipo de conexão: Conexão por rosqueamento com luva de tração, montagem: Solda por onda, sentido de conexão condutor/platina: 0 °, cor: laranja. O produto pode ser alinhado com diversos números de polos!
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Borne de placa de circuito impresso, corrente nominal: 24 A, tensão nominal: 400 V, passo: 5 mm, número de polos: 5, tipo de conexão: Conexão por rosqueamento com luva de tração, montagem: Solda por onda, sentido de conexão condutor/platina: 0 °, cor: laranja. O produto pode ser alinhado com diversos números de polos!
Código do pedido | 1873248 |
---|---|
Quantidade de embalagem (VPE) | 50 Unid |
Observação | Produção ligada a pedido (sem retirada) |
GTIN | 4055626183794 |
Peso por unidade (exclusive embalagem) | 9,984 GRM |
Número do imposto alfandegário | 85369010 |
País de origem | DE (Alemanha) |
Designação abreviada | Borne de placa de circuito impresso |
---|---|
Família de produtos | MKDS 3 |
Medida do passo | 5 mm |
Número de pólos | 5 |
Tipo de conexão | Conexão por rosqueamento com luva de tração |
Tipo de montagem | Solda por onda |
Layout de pinos | Pinagem linear |
Número de níveis | 1 |
Número de conexões | 5 |
Quantidade de potenciais | 5 |
Corrente nominal | 24 A |
---|---|
Tensão de isolamento nominal (III/2) | 400 V |
Tensão de teste (III/2) | 4 kV |
Bitola do condutor, fixa | 0,2 mm² ... 4 mm² |
---|---|
Bitola do condutor, flexível | 0,2 mm² ... 2,5 mm² |
Bitola do condutor AWG / kcmil | 24 ... 12 |
Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 2,5 mm² |
Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 2,5 mm² |
2 condutores com o mesmo perfil, fixos | 0,2 mm² ... 1,5 mm² |
2 condutores com o mesmo perfil, flexíveis | 0,2 mm² ... 1,5 mm² |
2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico | 0,25 mm² ... 0,75 mm² |
2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico | 0,5 mm² ... 1,5 mm² |
Comprimento de decapagem | 8 mm |
Torque de aperto | 0,5 Nm ... 0,6 Nm |
Observação | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material de contato | Liga de Cu |
Condições da superfície | estanhado galvanicamente |
Superfície metálica do ponto de prensagem (camada de cobertura) | Estanho (4 - 8 µm Sn) |
Superfície metálica da área de solda (camada de cobertura) | Estanho (4 - 8 µm Sn) |
Material isolante | PA |
---|---|
Grupo de material isolante | I |
CTI conforme IEC 60112 | 600 |
Classe de inflamabilidade conforme UL 94 | V0 |
Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
Desenho de medidas | |
---|---|
Legenda da imagem | Figura esquemática - para mais detalhes ver desenho da família de produtos na área de downloads |
Medida do passo | 5 mm |
Comprimento de pino [P] | 5 mm |
Distância de pinos | 5 mm |
Medidas do pino | 0,9 x 0,9 mm |
Diâmetro do furo de sondagem | 1,3 mm |
---|---|
Distância de pinos | 5 mm |
Tipo de embalagem | embalado em caixa de cartão |
---|---|
Unidade de embalagem | 50 |
Denominação das unidades de embalagem | unidade |
Tipo de indicação | Indicação sobre a aplicação |
---|---|
Nota | Para a conexão segura de condutores sempre deve ser respeitado um torque de aperto definido. Especialmente com bornes de placa de circuito impresso de dois e três polos, o pino de solda individual por cada ponto de contato não consegue absorver isto. Por isso, os bornes precisam ser apoiados na conexão de condutores (fixados com a mão, suporte na caixa). |
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montagem) | -5 °C ... 100 °C |
Temperatura ambiente (funcionamento) | -40 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga) |
Teste de conexão | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
---|---|
Teste de danos e afrouxamento dos condutores | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
Aprovado no teste |
Teste de tração | DIN EN 60998-2-1 (VDE 0613-2-1):2005-03 |
---|---|
Aprovado no teste | |
Bitola do condutor / tipo de condutor / força de tração | 0,2 mm² / rígido / > 10 N |
0,2 mm² / flexível / > 10 N | |
4 mm² / rígido / > 60 N | |
2,5 mm² / flexível / > 50 N |
Corrente nominal | 24 A |
---|---|
Tensão de isolamento nominal (III/2) | 400 V |
Tensão de teste (III/2) | 4 kV |
Grupo de material isolante | I |
---|---|
Tensão de isolamento nominal (III/3) | 250 V |
Tensão de isolamento nominal (III/2) | 400 V |
Tensão de isolamento nominal (II/2) | 630 V |
Tensão de teste (III/3) | 4 kV |
Tensão de teste (III/2) | 4 kV |
Tensão de teste (II/2) | 4 kV |
Resistência ao envelhecimento, à umidade, à penetração de matérias sólidas e à entrada nociva de água | Aprovado no teste DIN EN 60998-1 (VDE 0613-1):2005-03 168 h/100 °C 48 h/30 °C/92 % |
---|---|
Resultado do teste | Aprovado no teste |
Especificação de teste | DIN EN 60998-1 (VDE 0613-1):2005-03 |
Calor seco | 168 h/100 °C |
Calor úmido | 48 h/30 °C/92 % |
Resultado do teste | Aprovado no teste |
---|---|
Especificação de teste | DIN EN 60998-1 (VDE 0613-1):2005-03 |
Calor seco | 168 h/100 °C |
Calor úmido | 48 h/30 °C/92 % |
Classe de inflamabilidade conforme UL 94 | V0 |
---|
REACh SVHC | |
---|---|
Lead 7439-92-1 | |
China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
eCl@ss 5.1 | 27261100 |
---|---|
eCl@ss 6.0 | 27261100 |
eCl@ss 7.0 | 27440401 |
eCl@ss 8.0 | 27440401 |
eCl@ss 9.0 | 27440401 |
ETIM 5.0 | EC002643 |
---|---|
ETIM 6.0 | EC002643 |
ETIM 7.0 | EC002643 |
UNSPSC 13.2 | 39121432 |
---|
