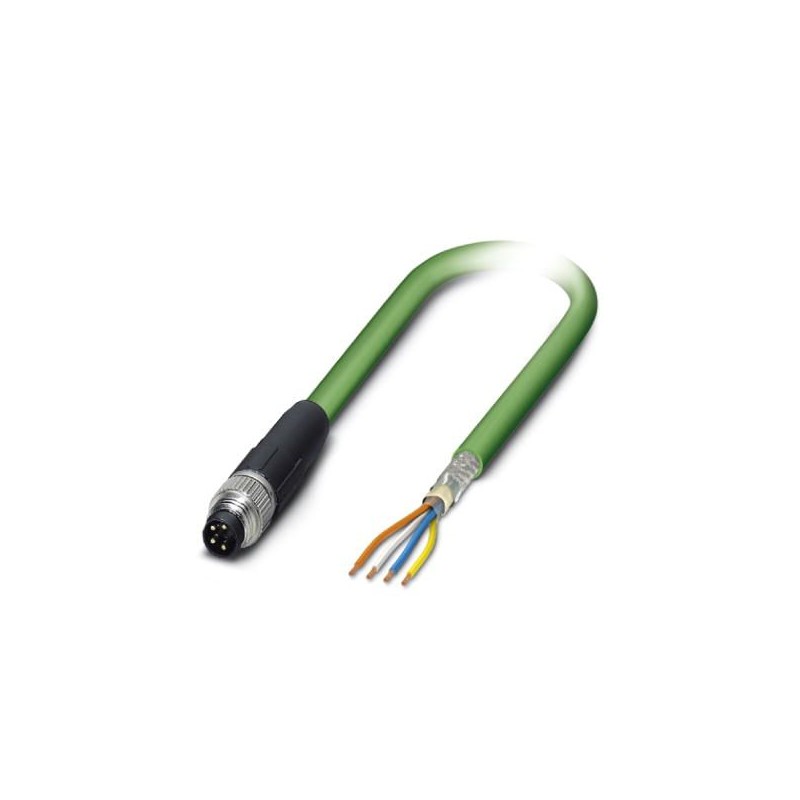

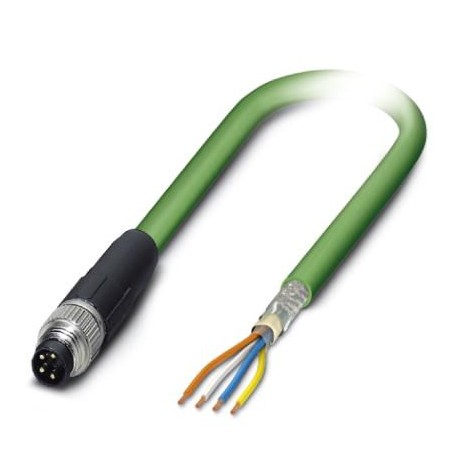

NBC-M 8MS/ 5,0-93C 1013243 PHOENIX CONTACT Cabo de rede
NBC-M 8MS/ 5,0-93C
1013243
PHOENIX_CONTACT
50
Cabo de rede
Material de instalação de redes de telecomunicações DNT / FNT > Cabo de conexão de cobre
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 1013243 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626491073 |
| Peso por unidade (exclusive embalagem) | 330,100 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Dados Gerais
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 4 |
| Tipo de sinal/categoria | Ethernet, 100 MBit/s |
| PROFINET, 100 MBit/s | |
| EtherCAT®, 100 MBit/s | |
| Normas/Disposições | Conector de encaixe M8 IEC 61076-2-104 |
| Material de contato | CuSn |
| Material suporte do contato | TPU GF |
| Material superfície de contato | Ni/Au |
Valores característicos Cabeça 1
| Formato da cabeça | Conector reto M8 |
|---|---|
| Número de polos (frente de encaixe) | 4 |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Superfície de contato) | |
| TPU, de difícil inflamação, autoextinção (Corpo do cabo) |
Linha
| Etiquetagem do artigo | "sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Impressão de cabo do fornecedor do cabo) |
|---|---|
| Tipo de cabo | Porta-cabos PROFINET CAT5 |
| Tipo de cabo (código) | 93C |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s | |
| Instalação do cabo | 1x4xAWG22/7; SF/TQ |
| Bitola do condutor | 4x 0,34 mm² |
| Linha de sinal AWG | 22 |
| Montagem do condutor linha de sinal | 7x 0,25 mm |
| Diâmetro de condutor inclusive isolação | 1,5 mm |
| Cores de condutor | branco, amarelo, azul, laranja |
| Trançado total | Quadrante em estrela |
| Blindagem | Folha revestida de alumínio, rede de condutores de cobre galvanizados |
| Cobertura visual da blindagem | 85 % |
| Revestimento externo, cor | verde RAL 6018 |
| Espessura da parede Revestimento exterior | ca. 0,9 mm |
| Diâmetro externo do cabo D | 6,5 mm ±0,2 mm |
| Raio de flexão mínimo, de posição fixa | 5 x D |
| Raio de flexão mínimo, de posição flexível | 7,5 x D |
| Quantidade de ciclos de flexão | 3000000 |
| Raio de flexão | 100 mm |
| Curso de deslocamento | 10 m |
| Velocidade de deslocamento | 4 m/s |
| Aceleração | 4 m/s² |
| Resistência à torção | ± 30 °/m |
| Resistência à tração GRP | ≤ 150 N |
| Peso do cabo | 61 kg/km |
| Revestimento externo, material | PUR |
| Material do revestimento interno | FRNC |
| Material isolante do condutor | PE |
| Material de condutor | Cabos de Cu galvanizados |
| Resistência de isolação | ≥ 500 MΩ*km |
| Resistência de circuito | ≤ 120,00 Ω/km |
| Impedância característica | 100 Ω ±15 Ω (com 1 ... 100 MHz) |
| Atenuação de diafonia próxima (NEXT) | 80 dB (com 1 MHz) |
| 76 dB (com 4 MHz) | |
| 70 dB (com 10 MHz) | |
| 65 dB (com 16 MHz) | |
| 63 dB (com 20 MHz) | |
| 60 dB (com 31,25 MHz) | |
| 55 dB (com 62,5 MHz) | |
| 50 dB (com 100 MHz) | |
| Atenuação | 2,1 dB (com 1 MHz) |
| 4 dB (com 4 MHz) | |
| 6,3 dB (com 10 MHz) | |
| 8 dB (com 16 MHz) | |
| 9 dB (com 20 MHz) | |
| 11,4 dB (com 31,25 MHz) | |
| 16,5 dB (com 62,5 MHz) | |
| 21,3 dB (com 100 MHz) | |
| Velocidade de sinal | 0,66 c |
| Tempo de processamento de sinal | 5,3 ns/m |
| Resistência de acoplamento | ≤ 20,00 mΩ/m (com 10 MHz) |
| Tensão nominal da linha | 600 V (Avaliação UL) |
| Tensão de teste condutor/condutor | 2000 V (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 2000 V (50 Hz, 1 min) |
| Propriedades especiais | Propriedades elétricas conforme EN 50288-2-2 |
| Anti-inflamabilidade | conforme 60332-1-2 |
| Ausência de halogênio | sim |
| Resistência ao óleo | conforme DIN EN 60811-2-1 |
| Outras resistências | resistente a UV |
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (Cabo, disposição fixa) |
| -40 °C ... 70 °C (Cabo, disposição móvel) | |
| Temperatura ambiente (instalação) | -20 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
