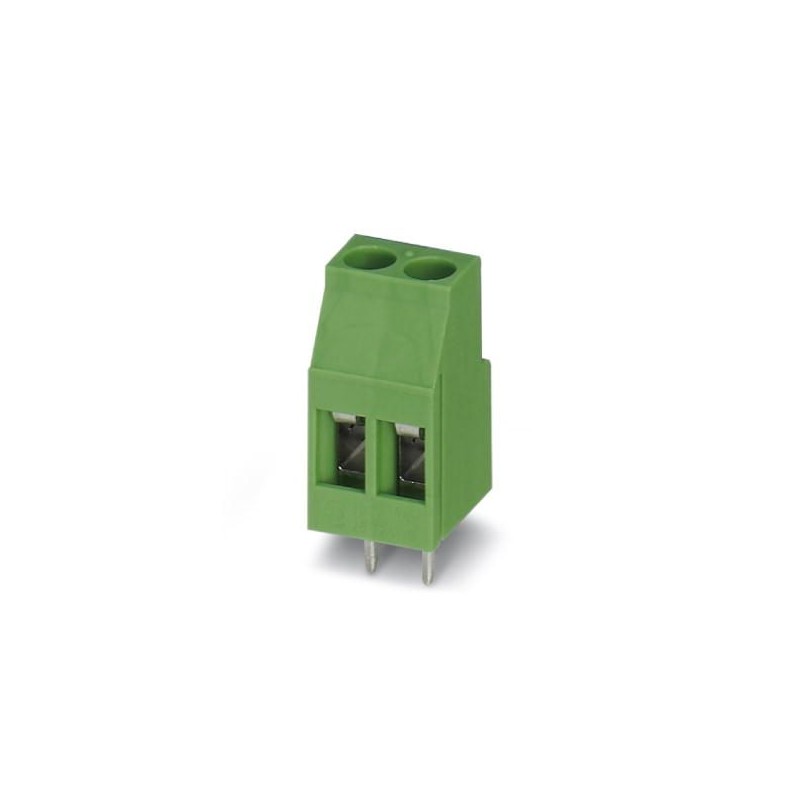

MKDS 3/20-5,08 H1L NZ051
1986314
PHOENIX_CONTACT
30
Do PWB bloco terminal
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Orderkey | Um milhão novecentos e oitenta e seis mil trezentos e quatorze |
---|---|
Embalagem da unidade | 30 pc |
Quantidade de ordem mínima | 30 pc |
Nota | Feita por Encomenda (sem devolução) |
GTIN | Quatro trilhões de dezessete mil novecentos e dezoito milhões, novecentos e vinte três mil seiscentos e oitenta e seis |
Peso por Peça (excluindo embalagem) | 36.080 g |
Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
País de origem | DE (Alemanha) |
Breve descrição do artigo | Do PWB bloco terminal |
---|---|
Gama de artigos | MKDS 3 |
Campo | 5.08 mm |
Número de posições | Vinte e |
Método de ligação | Parafuso de conexão com tensão de manga |
Forma de unidade parafuso de cabeça | Philipps recesso com fenda Torx (H1L) |
Rosca de parafuso | M3 |
Tipo de montagem | Onda de solda |
Layout de pino | Linear fixação |
Número de níveis | Um |
Corrente nominal | 24 A |
---|---|
Tensão de isolamento nominal (III/2) | 400 V |
Nominal a tensão de pico (III/2) | 4 kV |
Condutor de seção transversal do sólido | 0,2 mm2 4 mm2 ... |
---|---|
Condutor de seção transversal flexível | 0,2 mm2 2,5 mm2 ... |
Condutor de seção transversal AWG / kcmil | 24 12 ... |
Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,25 mm2 2,5 mm2 ... |
Condutor de seção transversal, flexível, com virola, com luva plástica | 0,25 mm2 2,5 mm2 ... |
2 condutores com a mesma seção transversal, sólido | 0,2 mm2 ... 1,5 mm2 |
2 condutores com a mesma seção transversal, flexível | 0,2 mm2 ... 1,5 mm2 |
2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico | 0,25 mm2 ... 0,75 mm2 |
2 condutores com a mesma seção transversal, trançado, com duas anilhas com luva plástica | 0,5 mm2 ... 1,5 mm2 |
Comprimento de decapagem | 8 mm |
Torque | 0,5 Nm ... 0,6 Nm |
Nota | WEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material de contato | Cu liga |
As características de superfície | Estanho |
Superfície de Metal ponto terminal (camada superior) | Estanho (4 - 8 µm Sn) |
A superfície do Metal de solda área (camada superior) | Estanho (4 - 8 µm Sn) |
Material isolante | PA |
---|---|
Material isolante grupo | Eu |
CTI, de acordo com a norma IEC 60112 | Seiscentos |
Classificação de inflamabilidade de acordo com UL 94 | V0 |
Brilho do fio de inflamabilidade índice GWFI de acordo com a EN 60695-2-12 | Oitocentos e cinqüenta |
Fio do fulgor temperatura de ignição GWIT de acordo com a EN 60695-2-13 | Setecentos e setenta e cinco |
Temperatura a pressão de teste de acordo com EN 60695-10-2 | 125 °C |
Desenho Dimensional | |
---|---|
Legenda | Representação esquemática para obter informações adicionais, consulte gama de produtos de desenho no Centro de Download |
Comprimento [ l ] | 11.2 mm |
Largura [ w ] | 101,6 mm |
Altura [ h ] | 23 mm |
Campo | 5.08 mm |
Altura (sem solda pinos) | 18 mm |
Solda do pino [P] | 5 mm |
Pin espaçamento | 15.24 mm |
Pin dimensões | 0,9 x 0,9 mm |
Dimensão um | 96.52 mm |
Tipo de embalagem | embalados em caixas de papelão |
---|---|
Peças por pacote | Trinta |
Denominação de embalagem unidades | Os Pcs. |
Tipo de observação | Observação sobre a aplicação |
---|---|
Nota | De segurança para a conexão do condutor, sempre aderir a um determinado torque de aperto. Particularmente no caso do PCB blocos de terminais com dois ou três posições, o indivíduo solda do pino para cada ponto de contato não pode compensar essa. É por isso que os blocos de terminais deve ser suportado durante a conexão do condutor (realizada com uma mão, apoio na habitação). |
Ambiente temperatura de armazenamento/transporte) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montagem) | -5 °C A 100 °C |
Temperatura ambiente (operação) | -40 °C |
Pull-out test | IEC 60998-2-1:2002-12 |
---|---|
Teste passado | |
Condutor de seção transversal / tipo do condutor / força de tração | 0,2 mm2 / sólido / > 10 N |
0,2 mm2 / flexível / > 10 N | |
4 mm2 / sólido / > 60 N | |
2,5 mm2 / flexível / > 50 N |
Corrente nominal | 24 A |
---|---|
Tensão de isolamento nominal (III/2) | 400 V |
Nominal a tensão de pico (III/2) | 4 kV |
Material isolante grupo | Eu |
---|---|
Tensão | 250 V |
Tensão de isolamento nominal (III/3) | 250 V |
Tensão de isolamento nominal (III/2) | 400 V |
Tensão de isolamento nominal (II/2) | 630 V |
Nominal a tensão de pico (III/3) | 4 kV |
Nominal a tensão de pico (III/2) | 4 kV |
Nominal a tensão de pico (II/2) | 4 kV |
Especificação | IEC 60998-2-1 (em partes) |
---|
Resistência ao envelhecimento, condições de umidade, penetração de objetos sólidos e a entrada prejudicial de água | Teste passado IEC 60998-1:2002-12 168 h/100°C por 48 h/a 30 °C/92 % |
---|---|
Resultado do teste | Teste passado |
Teste de especificação | IEC 60998-1:2002-12 |
Calor seco | 168 h/a 100°C |
Calor úmido | 48 h/a 30 °C/92 % |
Resultado do teste | Teste passado |
---|---|
Teste de especificação | IEC 60998-1:2002-12 |
Calor seco | 168 h/a 100°C |
Calor úmido | 48 h/a 30 °C/92 % |
Alcançar SVHC | Levar 7439-92-1 |
---|---|
China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
