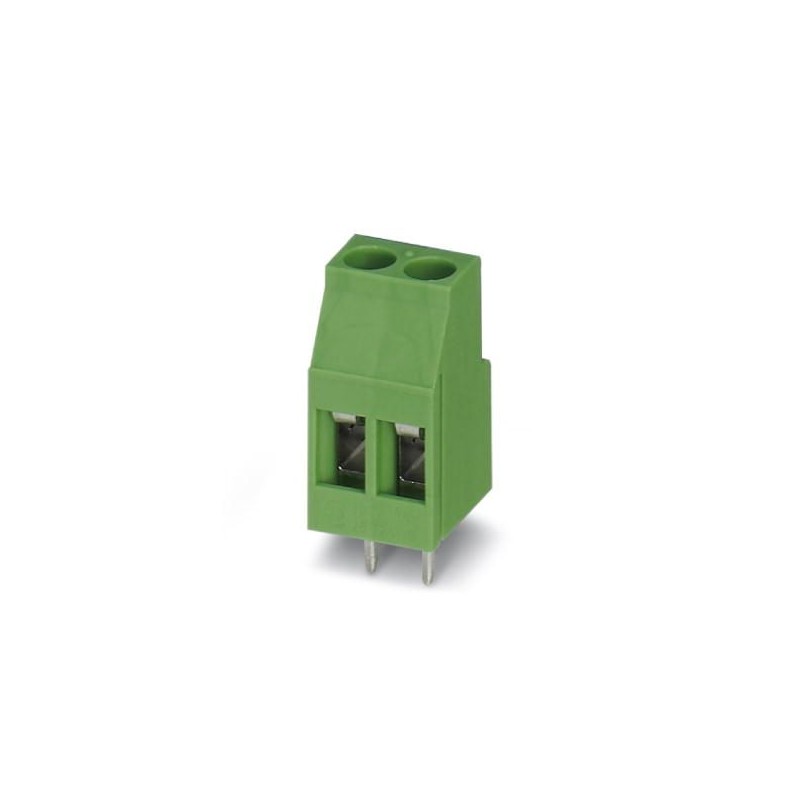

MKDS 3/20-5,08 H1L NZ051 1986314 PHOENIX CONTACT Borne para placa de circuito impreso, corriente nominal: 24..

MKDS 3/20-5,08 H1L NZ051

1986314

PHOENIX_CONTACT

30

Borne para placa de circuito impreso, corriente nominal: 24 A, tensión nominal: 400 V, paso: 5,08 mm, número de polos: 20, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde

Más detalles


Conectores PCB

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Clave De Datos Comerciales

OrderkeyMillón novecientos ochenta y seis mil trescientos catorce
Unidad de embalaje30 pc
Cantidad de orden mínima30 pc
NotaPara un Pedido (no retornable)
GTIN4017918923686
Peso por Pieza (sin incluir el embalaje)36.080 g
Personalizado número de tarifaOchenta y cinco millones trescientos sesenta y nueve mil diez
País de origenDE (Alemania)

Propiedades del elemento

Breve descripción del artículoBloque de terminales del PWB
Gama de artículosMKDS 3
Cancha5.08 mm
Número de posicionesVeinte
Método de conexiónTornillo de conexión con la tensión de la manga
La unidad de la forma de la cabeza del tornilloPhilipps el recreo con ranurada Torx (H1L)
Rosca de tornilloM3
Tipo de montajeSoldadura por ola
La disposición de las clavijasLineal de fijación
Número de niveles deUno

Parámetros eléctricos

Corriente nominal24 Un
Tensión nominal de aislamiento (III/2)400 V
Tensión de impulso admisible (III/2)4 kV

Capacidad de conexión

Conductor sección transversal del sólido0.2 mm2 ... 4 mm2
Conductor de sección transversal flexible0.2 mm2 ... 2,5 mm2
Sección cruzada del Conductor AWG / kcmil24 ... 12
Conductor de sección transversal flexible, con virola sin manguito de plástico0,25 mm2 ... 2,5 mm2
Sección cruzada del Conductor, flexible, con virola, con funda de plástico0,25 mm2 ... 2,5 mm2
2 conductores con la misma sección transversal, maciza0.2 mm2 ... 1,5 mm2
2 conductores con la misma sección transversal, flexible0.2 mm2 ... 1,5 mm2
2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico0,25 mm2 0,75 mm2 ...
2 conductores con la misma sección transversal, trenzado, con dos casquillos con funda de plástico0,5 mm2 ... 1,5 mm2
Pelar longitud8 mm
Par0,5 Nm 0,6 Nm ...

Datos del Material - contacto

NotaWEEE/RoHS-obediente, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201
Material de contactoAleación de Cu
Características de la superficieRecubrimiento de estaño
De Metal de la superficie de la terminal de punto (capa superior)Estaño (4 - 8 µm Sn)
La superficie de Metal de soldadura de superficie (capa superior)Estaño (4 - 8 µm Sn)

Los datos de Material de vivienda

Material aislantePA
Material aislante grupoYo
CTI según IEC 60112Seiscientos
Clasificación de inflamabilidad según UL 94V0
Alambre del resplandor de inflamabilidad indice GWFI según EN 60695-2-12Ochocientos cinquenta
Glow wire temperatura de ignición GWIT según EN 60695-2-13Setecientos setenta y cinco
La temperatura de la bola de la prueba de presión según EN 60695-10-2125 °C

Dimensiones del producto

Dibujo tridimensional
TítuloRepresentación esquemática – para obtener información adicional, consulte la gama de productos de dibujo en el Centro de Descarga
Longitud [ l ]11.2 mm
Ancho [ w ]101.6 mm
Altura [ h ]23 mm
Cancha5.08 mm
Altura (sin soldadura del pin)18 mm
La soldadura del pin [P]5 mm
Espacio entre pines15.24 mm
Pin dimensiones0,9 x 0,9 mm
La dimensión de una96.52 mm

Dimensiones para el diseño de PCB

Diámetro del agujero1.3 mm
Espacio entre pines15.24 mm

Información de embalaje

Tipo de embalajeembalado en cajas de cartón
Piezas por paqueteTreinta
Denominación unidades de embalajePcs.

Información General del producto

Tipo de notaNota sobre la aplicación
NotaPara la seguridad de la conexión del conductor, siempre se adhieren a un par de apriete. Particularmente en el caso de los PCB bloques de terminales con dos o tres posiciones, el individuo de la soldadura del pin para cada punto de contacto no puede compensar esto. Es por eso que los bloques de terminales debe ser apoyado durante la conexión del conductor (sostener con una sola mano, apoyo en la vivienda).

Condiciones ambientales

Temperatura ambiente (almacenamiento/transporte)-40 °C ... 70 °C
Temperatura ambiente (de la asamblea)-5 °C ... 100 °C
Temperatura ambiente (funcionamiento)-40 °C

La terminación y el método de conexión

Prueba de conexiónIEC 60998-2-2:2002-12

Pull-out test

Pull-out testIEC 60998-2-1:2002-12
La prueba pasa
Sección cruzada del Conductor / conductor tipo / fuerza de tracción0.2 mm2 / sólido / > 10 N
0.2 mm2 / flexible / > 10 N
4 mm2 / sólido / > 60 N
2,5 mm2 flexible / > 50 N

Ensayos mecánicos según la norma

Especificación de pruebaIEC 60998-2-1 (en partes)

Pruebas eléctricas

Corriente nominal24 Un
Tensión nominal de aislamiento (III/2)400 V
Tensión de impulso admisible (III/2)4 kV

Aire separaciones y distancias de fuga

Material aislante grupoYo
Voltaje250 V
Tensión nominal de aislamiento (III/3)250 V
Tensión nominal de aislamiento (III/2)400 V
Tensión nominal de aislamiento (II/2)630 V
Tensión de impulso admisible (III/3)4 kV
Tensión de impulso admisible (III/2)4 kV
Tensión de impulso admisible (II/2)4 kV

Capacidad de conducción de corriente / curvas derating

EspecificaciónIEC 60998-2-1 (en partes)

Prueba de vibración

Resistencia al envejecimiento, a condiciones de humedad, a la penetración de objetos sólidos y nocivo para la entrada de aguaLa prueba pasa IEC 60998-1:2002-12 168 h/100°C 48 h a 30 °C//92 %
El resultado de la pruebaLa prueba pasa
Especificación de pruebaIEC 60998-1:2002-12
Calor seco168 h/100°C
El calor húmedo48 h a 30 °C//92 %

Resistencia al envejecimiento, la humedad y la penetración de sólidos

El resultado de la pruebaLa prueba pasa
Especificación de pruebaIEC 60998-1:2002-12
Calor seco168 h/100°C
El calor húmedo48 h a 30 °C//92 %

Normas y Reglamentos

Conexión en acc. con el estándar deES-VDE
CSA

Ambiental, Cumplimiento De Productos

Llegar a SVHCPlomo 7439-92-1
