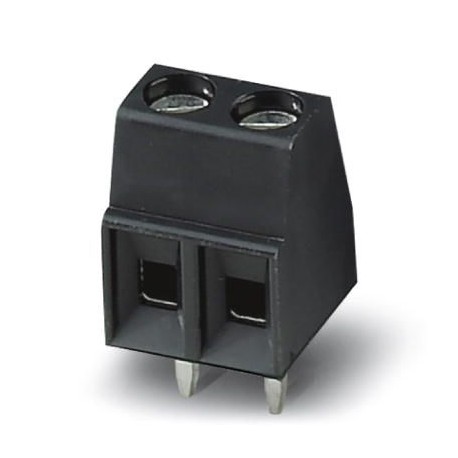

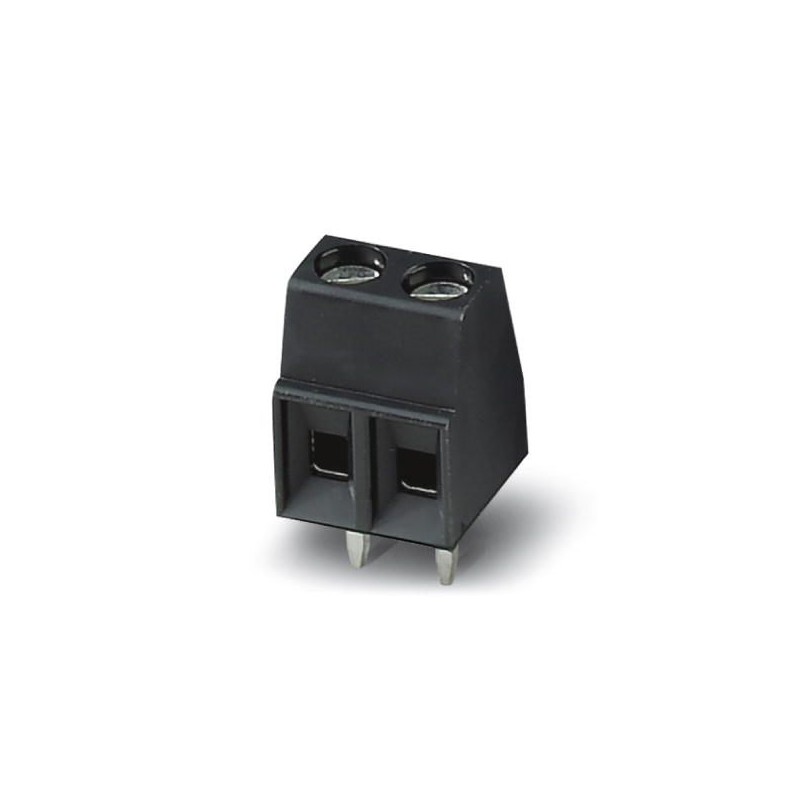

MKDS 1/ 4-3,81 HTBKR24 BDGN/RD 1933561 PHOENIX CONTACT Do PWB bloco terminal
MKDS 1/ 4-3,81 HTBKR24 BDGN/RD
1933561
PHOENIX_CONTACT
350
Do PWB bloco terminal
Régua de terminais para placa de circuito impresso, corrente nominal: 13,5 A, tensão nominal (III/2): 200 V, seção nominal: 1,5 mm², número de potenciais: 4, número de linhas: 1, número de pólos por linha: 4, família de artigos: MKDS 1/.. -HT, passo: 3,81 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, forma de fixação por parafuso: L Ranhura longitudinal, montagem: THR de solda, direção de conexão do condutor/placa de circuito impresso: 0 °, cor: preto, Disposição dos pinos: Disposição linear dos pinos, Comprimento do pino [P]: 2,6 mm, número de pinos de solda potenciais: 1, tipo de embalagem: alça de 24 mm de largura
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão novecentos e trinta e três mil quinhentos sessenta e um |
|---|---|
| Embalagem da unidade | 350 pc |
| Quantidade de ordem mínima | 350 pc |
| GTIN | Quatro trilhões de dezessete mil novecentos e dezoito milhões, novecentos e quatro mil cento e setenta três |
| Peso por Peça (excluindo embalagem) | 3.210 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 7.3 mm |
|---|---|
| Campo | 3.81 mm |
| Dimensão um | 11.43 mm |
| Largura [ w ] | 15.23 mm |
| Altura | 8.5 mm |
| Altura [ h ] | 11.1 mm |
| Solda do pino [P] | 2,6 mm |
| Pin espaçamento | 3,5 mm |
| Diâmetro do furo | 1.1 mm |
Geral
| Gama de artigos | MKDS 1/..-HT |
|---|---|
| Nominal a tensão de pico (III/3) | 2,5 kV |
| Nominal a tensão de pico (III/2) | 2,5 kV |
| Nominal a tensão de pico (II/2) | 2,5 kV |
| Tensão nominal (III/3) | 63 V |
| Tensão nominal (III/2) | 200 V |
| Tensão nominal (II/2) | 200 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 13.5 Um |
| Nominal da seção transversal do | 1 mm2 |
| Material isolante | PA |
| Solda do pino de superfície | |
| Comprimento de decapagem | 5 mm |
| Número de posições | Quatro |
| Rosca de parafuso | M2 |
| Torque de aperto, o min. | De 0,22 Nm |
| Torque de aperto máx. | 0.25 Nm |
Ligação de dados
| Condutor de seção transversal AWG min. | Vinte e seis |
|---|---|
| Condutor de seção transversal AWG max. | Dezesseis |
| 2 condutores com a mesma seção transversal, sólido min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | De 0,14 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 0,34 mm2 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 4.1Vinte e sete milhões cento e quarenta e um mil cento e noveeCl@ss 5.0Vinte e sete milhões cento e quarenta e um mil cento e noventaeCl@ss 5.1Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 6.0Vinte e sete milhões, duzentos e sessenta e um mil e cemeCl@ss 7.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 8.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos umeCl@ss 9.0Vinte e sete milhões quatrocentos e quarenta mil, quatrocentos um
UNSPSC 6.01Trinta milhões, duzentos e onze mil oitocentos e umUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e doisUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
