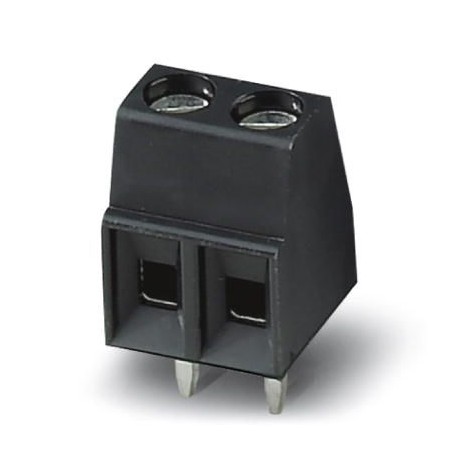

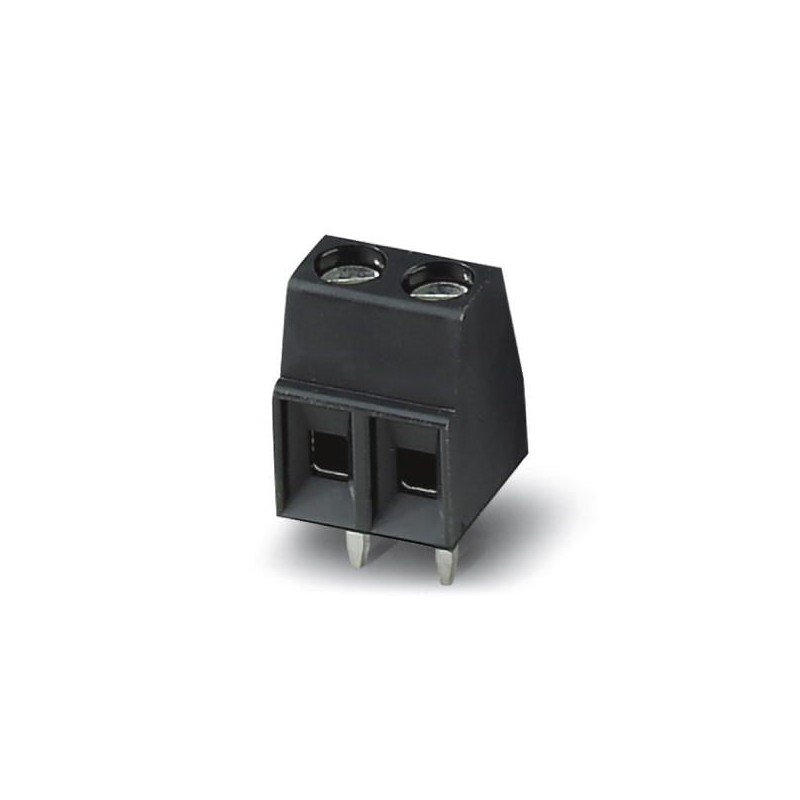

MKDS 1/ 4-3,81 HTBKR24 BDGN/RD 1933561 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MKDS 1/ 4-3,81 HTBKR24 BDGN/RD 1933561 PHOENIX CONTACT PCB терминальный блок

MKDS 1/ 4-3,81 HTBKR24 BDGN/RD

1933561

PHOENIX_CONTACT

350

PCB терминальный блок

Клеммная колодка для печатной платы, номинальный ток: 13,5 А, номинальное напряжение (III/2): 200 В, номинальное сечение: 1,5 мм², количество потенциалов: 4, количество рядов: 1, количество полюсов в ряду: 4, семейство изделий: MKDS 1/.. -HT, шаг: 3,81 мм, тип подключения: Винтовое соединение с тяговой капсулой, форма зажима винта: L Продольный паз, крепление: Сварной шов THR, направление подключения проводника/печатной платы: 0 °, цвет: черный, Расположение контактов: Линейное расположение контактов, длина контактов [P]: 2,6 мм, количество потенциальных контактов припоя: 1, Тип упаковки: Широкий ремешок 24 мм

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $1,196.69
Цена за единицу: $3.42
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион девятьсот тридцать три тысячи пятьсот шестьдесят один
Единица упаковки350 ПК
Минимальный объем заказа350 ПК
ГНТП4017918904173
Вес / шт. (без упаковки)3.210 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияDe (Германия)

Размеры

Длина [ л ]7.3 мм
Поле3.81 мм
Измерение11.43 мм
Ширина [ Вт ]15.23 мм
Высота8,5 мм
Высота [ ч ]11,1 мм
PIN припоя [П]2.6 мм
Расстояние между штырьками3.5 мм
Диаметр отверстия1.1 мм

Общие

Ассортимент изделийMKDS 1/..-ХТ
Номинальное импульсное напряжение (III в/3)2,5 кв
Номинальное импульсное напряжение (III/2)об2,5 кв
Номинальное импульсное напряжение (II/2 с)2,5 кв
Номинальное напряжение (в III/3)63 в
Номинальное напряжение (III/2)об200 в
Номинальное напряжение (II/2 с)200 в
Подключение в соотв. со стандартнойАН-ВДЕ
Номинальный ток IН13.5 в
Номинальное поперечное сечение1 мм2
Изоляционный материалПА
PIN припоя поверхности
Длина зачистки5 мм
Количество позицийЧетыре
Винтовая резьбаМ2
Момент затяжки, мин.0.22 Нм
Момент затяжки макс.0.25 Нм

Данные соединения

Проводника сечение AWG в мин.Двадцать шесть
Проводника сечение AWG Макс.Шестнадцать
2 жилы одинакового сечения, сплошной мин.0,14 мм2
2 жилы одинакового сечения, сплошной Макс.0,5 мм2
2 жилы одинакового сечения, многожильный мин.0,14 мм2
2 жилы одинакового сечения, многожильный Макс.0,34 мм2

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
ККА

Соблюдение Экологических Продуктов

Достигаемость svhcСвинец 7439-92-1
RoHS КитаяЭкологически Чистый Срок Использования = 50
Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя”

Классификации

ЭСЛ@СС 4.0Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 4.1Двадцать семь миллионов сто сорок одна тысяча сто девятьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок одна тысяча сто девяностоЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят одна тысяча стоЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч четыреста одинЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч четыреста один

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU .pdf 15 Mbytes
