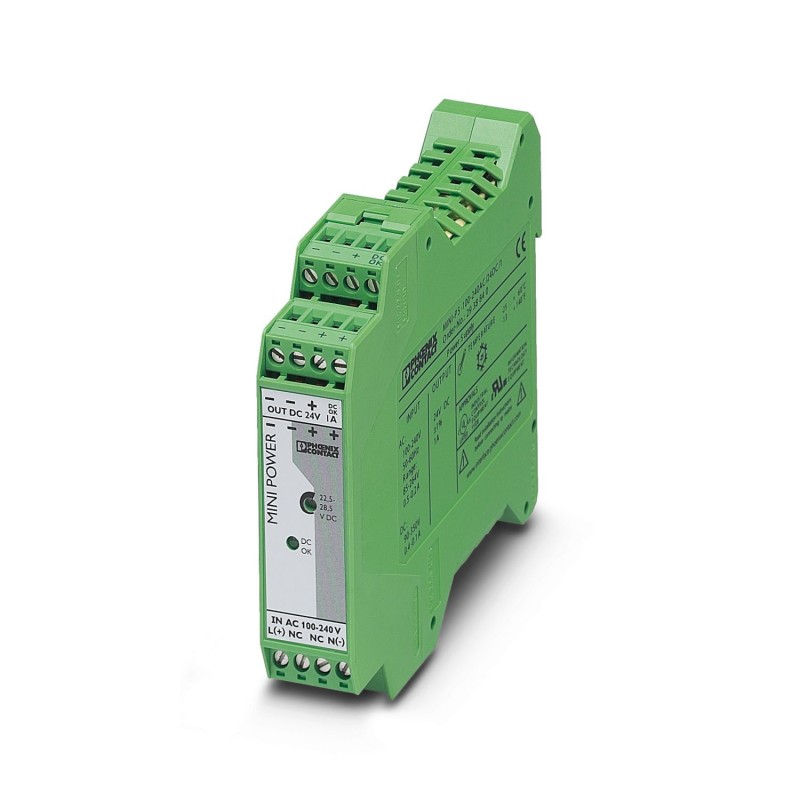

MINI-PS-100-240AC/24DC/1 2938840 PHOENIX CONTACT Fonte de alimentação
MINI-PS-100-240AC/24DC/1
2938840
PHOENIX_CONTACT
Fonte de alimentação
Para novas instalações, use os seguintes itens: fonte de alimentação em trilho 2904597 ou 2909575DIN, 24 V DC/1 A, comutada primária, design estreito
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2938840 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 38 (IF-2005) |
| GTIN | 4017918927097 |
| Peso por unidade (exclusive embalagem) | 200,000 GRM |
| Número do imposto alfandegário | 85044030 |
| País de origem | CN (China) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | 95 % (com 25 °C, sem condensação) |
Dados de entrada
| Faixa de tensão nominal de entrada | 100 V AC ... 240 V AC |
|---|---|
| Faixa de tensão de entrada | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| Faixa de frequência CA | 45 Hz ... 65 Hz |
| Faixa de frequência DC | 0 Hz |
| Consumo de energia | 0,5 A (85 V AC) |
| 0,2 A (264 V AC) | |
| ca. 0,4 A (90 V DC) | |
| ca. 0,1 A (350 V DC) | |
| Consumo de potência nominal | 45 VA |
| Irupção da corrente | < 15 A (típico) |
| Tempo permissível de falha de rede | > 20 ms (120 V AC) |
| > 110 ms (230 V AC) | |
| Fusível de entrada | 1,25 A (lento, interno) |
Dados de saída
| Tensão de saída nominal | 24 V DC ±1 % |
|---|---|
| Faixa de ajuste da tensão de saída (USet) | 22,5 V DC ... 28,5 V DC (> 24 V DC, potência constante limitada) |
| Corrente nominal de saída (IN) | 1 A (até 60 °C) |
| POWER BOOST (IBoost) | 1,3 A |
| Ligável em paralelo | sim, para montagem de instalações redundantes e para elevação de capacidade |
| Ligável em série | Sim |
| Rypple residual | < 100 mVSS |
| Potência de saída | 24 W |
| Tempo de ligação típico | < 0,2 s |
| Picos de ligação com carga nominal | < 100 mVSS(20 MHz) |
| Dissipação de energia sem carga nominal máxima | < 1,4 W |
| Dissipação de energia carga nominal máxima | < 4,5 W |
Geral
| Peso líquido | 0,2 kg |
|---|---|
| Indicação de tensão operacional | LED verde |
| Eficiência | > 80 % (com 230 V AC e valores nominais) |
| Tensão de isolamento entrada/saída | 3 kV (Teste unitário) |
| 3 kV (Teste típico) | |
| Classe de proteção | II (no quadro de comando fechado) |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Posição de montagem | sobre trilho de fixação horizontal NS 35 conforme EN 60715 |
| Instrução de montagem | alinhável: vertical na distância = 5 cm, horizontal sem distância |
Dados de conexão entrada
| Tipo de conexão | Borne a parafuso plugável COMBICON |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 14 |
| Comprimento de isolamento | 7 mm |
| Rosca | M3 |
Dados de conexão saída
| Tipo de conexão | Borne a parafuso plugável COMBICON |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola mín. do condutor AWG | 24 |
| Bitola máx. do condutor AWG | 14 |
| Comprimento de isolamento | 7 mm |
Sinalização
| Denominação saída | ativo |
|---|---|
| Descrição da saída | UOUT> 21,5 V: Sinal alto |
| Tensão de saída | + 24 V (Sinal) |
| Capacidade de corrente | máx. 20 mA |
| Indicação de estado | LED verde (Uout> 21,5 V DC: LED aceso permanentemente) |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Radiação de interferência | EN 55011 (EN 55022) |
| Resistência contra interferência | EN 61000-6-3:2007/A1:2011 |
| Conexão conforme norma | CUL |
| Norma - Segurança elétrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Isolação segura | DIN VDE 0100-410 |
| Certificações UL | UL/C-UL registrado ANSI/ISA-12/12/01 Classe I, Divisão 2, Grupos A, B, C, D |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 25 anos; |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027242213eCl@ss 5.127242200eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
