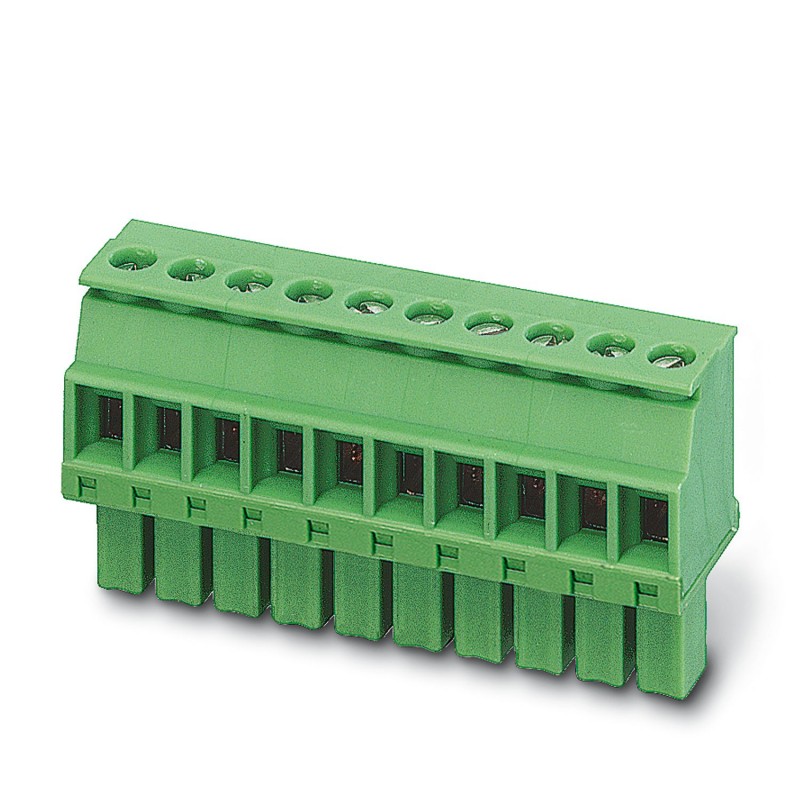

MCVW 1,5/ 2-ST-3,81-A 35 BD44 1090357 PHOENIX CONTACT Conector para placa de circuito impresso, corrente nom..
MCVW 1,5/ 2-ST-3,81-A 35 BD44
1090357
PHOENIX_CONTACT
1000
Produto sob demanda, sem reembolso.
Conector para placa de circuito impresso, corrente nominal: 8, número de pólos: 2, passo: 3,81 mm, tipo de conexão: Conexão por parafuso com cápsula de tração, cor: cinza claro, superfície contatos: Estanho
Conector para placa de circuito impresso, seção nominal: 1,5 mm², cor: cinza luminoso, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de linhas: 1, número de polos: 2, família de artigos: MCVW 1,5/.. -ST, passo: 3,81 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, forma de fixação por parafuso: L Ranhura longitudinal, direção de conexão do condutor/placa de circuito impresso: -90 °, sistema de encaixe: COMBICON MC 1.5, trava: sem, tipo de fixação: sem, tipo de embalagem: em caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados técnicos
Propriedades do item
| Tipo de produto | Conector da placa de circuito impresso |
| Família de produtos | MCVW 1,5/.. -ST |
| Linha de Produtos | Conectores COMBICON S |
| Número de postes | 2 |
| Passo | 3,81 milímetros |
| Número de linhas | 1 |
| Status de manutenção de dados | |
| Revisão do artigo | 00 |
Propriedades Elétricas
| Corrente nominal In | 8 A |
| Tensão nominal Un | 160 V |
| Resistência ao contato | 3,7 mΩ |
| Tensão de dimensionamento (III/3) | 160 V |
| Dimensionamento da tensão transitória (III/3) | 2,5 kV |
| Tensão de dimensionamento (III/2) | 160 V |
| Tensão de dimensionamento transitório (III/2) | 2,5 kV |
| Tensão nominal (II/2) | 320 V |
| Tensão de dimensionamento transitório (II/2) | 2,5 kV |
Dados de conexão
| Tecnologia de conexão | |
| Construção | padrão |
| Sistema de Conectores | COMBICON MC 1,5 |
| Seção nominal | 1,5 mm² |
| Tipo de conexão de contato | fêmea |
| Bloqueio | |
| Sistema de travamento | sem |
| Flange de fixação | sem |
| Conectando condutores | |
| Tipo de conexão | Conexão por parafuso com cápsula de tração |
| Driver de direção de conexão/PCB | -90 ° |
| Seção rígida do condutor | 0,14 mm² ... 1,5 mm² |
| Seção flexível do condutor | 0,14 mm² ... 1,5 mm² |
| Seção de condutores AWG | 28 ... 16 |
| Seção condutora flexível com biqueira, sem luva plástica | 0,25 mm² ... 1,5 mm² |
| Seção condutora flexível com biqueira, com luva plástica | 0,25 mm² ... 0,5 mm² |
| 2 condutores com a mesma seção transversal, rígidos | 0,08 mm² ... 0,5 mm² |
| 2 condutores com a mesma seção transversal, flexíveis | 0,08 mm² ... 0,75 mm² |
| 2 condutores de seção transversal igual, flexíveis com biqueira, sem luva plástica | 0,25 mm² ... 0,34 mm² |
| 2 condutores com a mesma seção transversal, flexíveis com biqueira TWIN com luva plástica | 0,5 mm² ... 0,5 mm² |
| Macho bitola a x b / Diâmetro | 2,4 mm x 1,5 mm / 1,6 mm |
| Comprimento da casca | 7 mm |
| Forma da unidade: cabeça do parafuso | Sulco longitudinal (L) |
| Torque de aperto | 0,22 Nm ... 0.25 Nm |
| Fatos sobre biqueiras sem coleira isolada | |
| Alicate de crimpagem recomendado | 1212034 CRIMPFOX 6 |
| Informações sobre as Tampas Isoladas da Gola | |
| Alicate de crimpagem recomendado | 1212034 CRIMPFOX 6 |
Dados Relevantes
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanho de ferro fundido maleável |
| Superfície metálica do ponto terminal (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de contato da superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Cinzento Claro (7035) |
| Material isolante | PAPAI |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Número de inflamabilidade dos filamentos incandescentes GWFI de acordo com a norma EN 60695-2-12 | 850 |
| Temperatura de ignição de filamentos incandescentes GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de ensaio de dureza da esfera de acordo com EN 60695-10-2 | 125 °C |
Dimensões
| Esquema de dimensão |  |
| Passo | 3,81 milímetros |
| Largura [w] | 8,41 milímetros |
| Altura [h] | 19,15 milímetros |
| Comprimento [l] | 10,4 milímetros |
Ensaios mecânicos
| Verificação de danos aos condutores e afrouxamento | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resultado | Teste aprovado |
| Ensaio de tração | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Seção do condutor/Tipo de condutor/Força de tração Valor nominal/Valor real | 0,14 mm² / rígido / > 10 N |
| 0,14 mm² / flexível / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / flexível / > 40 N | |
| Forças ao conectar e desconectar | |
| Especificação de teste | EN 60512-13-2:2006-11 do RUÍDO |
| Resultado | Teste aprovado |
| Número de ciclos | 25 |
| Força de plug-in aprox. | 8 N |
| Alimentação ao desligar por poste aprox. | 6 N |
| Verificação de torque | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resistência dos sinais | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Teste aprovado |
| Exame oftalmológico | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Teste aprovado |
| Exame Dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Teste aprovado |
Condições ambientais e de vida
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 5g (60,1 Hz... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Instruções de teste | Eixos X, Y e Z |
| Teste de Durabilidade | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão de choque suportável ao nível do mar | 4,8 kV |
| Resistência de contato R1 | 3,7 mΩ |
| Resistência de contato R2 | 3,9 mΩ |
| Ciclos de plugue | 25 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Ensaio Climático | |
| Especificação de teste | DIN EN ISO 6988:1997-03 |
| Corrosão, fadiga | 0,2 dm3DEBAIXO2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 100 °C/168 h |
| Tensão AC suportável | 2,21 kV |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 100 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
Testes Elétricos
| Teste Térmico Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de postes testados | 16 |
| Resistência ao isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Linhas de Creepage & Distâncias de Isolamento de Ar | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 160 V |
| Tensão transiente nominal (III/3) | 2,5 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 1,5 mm |
| Valor mínimo da linha de creepage (III/3) | 2 mm |
| Tensão de isolamento de dimensionamento (III/2) | 160 V |
| Tensão transiente nominal (III/2) | 2,5 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 1,5 mm |
| Valor mínimo da linha de creepage (III/2) | 1,5 mm |
| Tensão de isolamento de dimensionamento (II/2) | 320 V |
| Tensão transiente nominal (II/2) | 2,5 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 1,5 mm |
| Valor mínimo da linha de creepage (II/2) | 1,6 mm |
Informações sobre a embalagem
| Tipo de embalagem | Embalagem in a box |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 3.81 mm |
| Dimensão das conexões (EF006827) | 3.81 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
