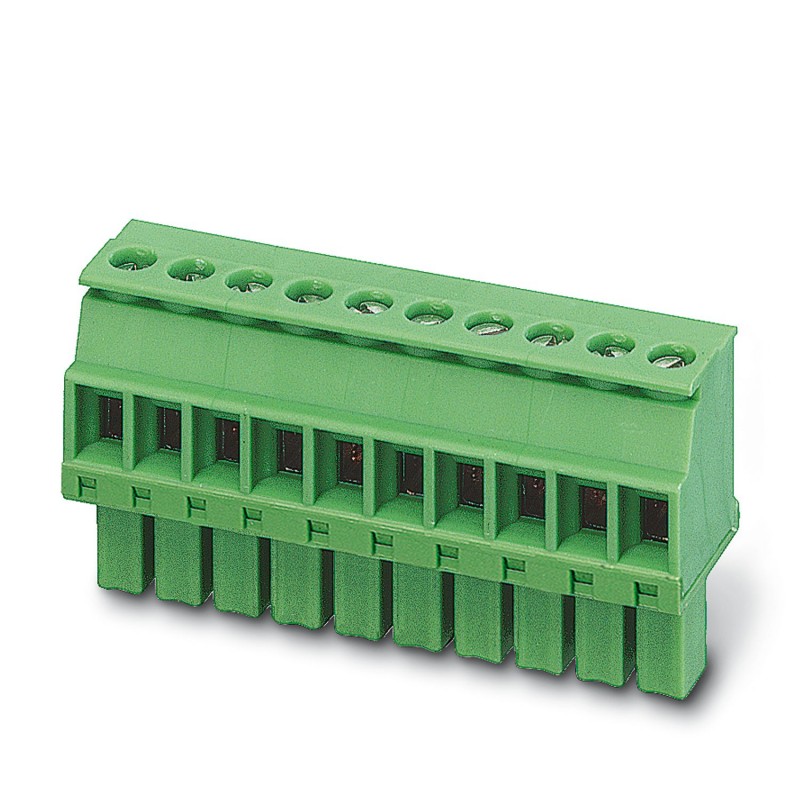

MCVW 1,5/ 2-ST-3,81-A 35 BD44 1090357 PHOENIX CONTACT Connector for printed circuit board, Nennstrom: 8 A, P.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MCVW 1,5/ 2-ST-3,81-A 35 BD44 1090357 PHOENIX CONTACT Connector for printed circuit board, Nennstrom: 8 A, P..

MCVW 1,5/ 2-ST-3,81-A 35 BD44

1090357

PHOENIX_CONTACT

1000

Artikel auf Anfrage, das gebe keine Rückkehr.

Connector for printed circuit board, Nennstrom: 8 A, Polzahl: 2, raster: 3,81 mm, Anschlussart: Verbindung von Schraube mit Kapsel-Traktion, Farbe: Grau, Oberfläche Kontakte: Zinn

Steckverbinder für Leiterplatte, Nennquerschnitt: 1,5 mm², Farbe: leuchtgrau, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontaktart: Buchse, Anzahl der Reihen: 1, Polzahl: 2, Artikelfamilie: MCVW 1,5/.. -ST, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zugkapsel, Schraubspannform: L Längsschlitz, Leiteranschlussrichtung/Leiterplatte: -90°, Stecksystem: COMBICON MC 1.5, Schloss: ohne, Befestigungsart: ohne, Verpackungsart: boxed

Leiterplattensteckverbinder, Nennquerschnitt: 1,5 mm2, Farbe: lichtgrau, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Sn, Kontaktanschlussart: Buchse, Anzahl der Reihen: 1, Anzahl der Positionen: 2, Produktprogramm: MCVW 1,5/.. -ST, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenkopfform: L geschlitzt, Anschlussrichtung Leiter/Leiterplatte: -90°, Stecksystem: COMBICON MC 1,5, Verriegelung: ohne, Montage: ohne, Verpackungsart: im Karton verpackt

Mehr Infos


Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $1,701.32
Stückpreis: $1.70
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Produkteigenschaften
ProdukttypLeiterplatten-Steckverbinder
ProduktfamilieMCVW 1,5/.. -ST
ProduktlinieCOMBICON Steckverbinder S
Anzahl der Positionen2
Pech3,81 Millimeter
Anzahl der Zeilen1
Stand der Datenverwaltung
Überarbeitung des Artikels00
Elektrische Eigenschaften
Nennstrom IN8 A
Nennspannung UN160 V
Kontaktwiderstand3,7 mΩ
Nennspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Nennspannung (III/2)160 V
Bemessungs-Stoßspannung (III/2)2,5 kV
Nennspannung (II/2)320 V
Bemessungs-Stoßspannung (II/2)2,5 kV
Verbindungsdaten
Verbindungstechnik
TypNorm
Steckverbinder-SystemCOMBICON MC 1,5
Nennquerschnitt1,5 mm²
Art des KontaktanschlussesSteckdose
Verriegelung
Art der Verriegelungohne
Montageflanschohne
Leiter-Anschluss
VerbindungsmethodeVerschraubung mit Spannhülse
Richtung der Leiter-/Leiterplattenverbindung-90 °
Leiterquerschnitt starr0,14 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG28 ... 16
Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 1,5 mm²
Leiterquerschnitt, flexibel, mit Aderendhülse, mit Kunststoffhülse0,25 mm² ... 0,5 mm²
2 Leiter mit gleichem Querschnitt, massiv0,08 mm² ... 0,5 mm²
2 Leiter mit gleichem Querschnitt, flexibel0,08 mm² ... 0,75 mm²
2 Leiter mit gleichem Querschnitt, flexibel, mit Aderendhülse ohne Kunststoffhülse0,25 mm² ... 0,34 mm²
2 Leiter mit gleichem Querschnitt, flexibel, mit TWIN-Aderendhülse mit Kunststoffhülse0,5 mm² ... 0,5 mm²
Zylindrisches Messgerät a x b / Durchmesser2,4 mm x 1,5 mm / 1,6 mm
Stripping-Länge7 mm
Antriebsform SchraubenkopfGeschlitzt (L)
Anzugsmoment0,22 Nm ... 0,25 Nm
Spezifikationen für Aderendhülsen ohne Isolierkragen
Empfohlene Crimpzange1212034 CRIMPFOX 6
Spezifikationen für Aderendhülsen mit Isolierkragen
Empfohlene Crimpzange1212034 CRIMPFOX 6
Materialspezifikationen
Materialdaten - Kontakt
HinweisWEEE/RoHS-konform, whiskerfrei nach IEC 60068-2-82/JEDEC JESD 201
KontaktmaterialCu-Legierung
Oberflächenbeschaffenheitfeuerverzinnt
Klemmpunkt der Metalloberfläche (Deckschicht)Zinn (4 - 8 μm Sn)
Kontaktfläche der Metalloberfläche (Deckschicht)Zinn (4 - 8 μm Sn)
Materialdaten - Gehäuse
Farbe (Gehäuse)hellgrau (7035)
IsoliermaterialPAPA
DämmstoffgruppeIch
CTI nach IEC 60112600
Entflammbarkeitsklasse nach UL 94V0
Glühdraht-Brennbarkeitsindex GWFI nach EN 60695-2-12850
Glühdraht-Zündtemperatur GWIT nach EN 60695-2-13775
Temperatur für die Kugeldruckprüfung nach EN 60695-10-2125 °C
Dimensionen
Pech3,81 Millimeter
Breite [w]8,41 Millimeter
Höhe [h]19,15 mm
Länge [l]10,4 Millimeter
Mechanische Prüfungen
Prüfung auf Beschädigung und Lockerung des Leiters
SpezifikationIEC 60999-1:1999-11
ErgebnisTest bestanden
Auszugstest
SpezifikationIEC 60999-1:1999-11
Leiterquerschnitt/Leiterart/Zugkraftsollwert/Istwert0,14 mm² / massiv / > 10 N
0,14 mm² / flexibel / > 10 N
1,5 mm² / massiv / > 40 N
1,5 mm² / flexibel / > 40 N
Steck- und Abzugskräfte
SpezifikationIEC 60512-13-2:2006-02
ErgebnisTest bestanden
Nein. der Zyklen25
Einsteckstärke pro Pos. ca.8 N
Entzugskraft pro Pos. ca.6 N
Drehmoment-Test
SpezifikationIEC 60999-1:1999-11
Widerstand gegen Inschriften
SpezifikationIEC 60068-2-70:1995-12
ErgebnisTest bestanden
Polarisation und Kodierung
SpezifikationIEC 60512-13-5:2006-02
ErgebnisTest bestanden
Sichtprüfung
SpezifikationIEC 60512-1-1:2002-02
ErgebnisTest bestanden
Maßprüfung
SpezifikationIEC 60512-1-2:2002-02
ErgebnisTest bestanden
Umwelt- und reale Bedingungen
Vibrationstest
SpezifikationIEC 60068-2-6:2007-12
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer pro Achse2,5 h
Anweisungen zum TestenX-, Y- und Z-Achse
Dauerhaftigkeitstest
SpezifikationIEC 60512-9-1:2010-03
Stoßspannungsfestigkeit auf Meereshöhe4,8 kV
Übergangswiderstand R13,7 mΩ
Übergangswiderstand R23,9 mΩ
Einfüge-/Entnahmezyklen25
Isolationswiderstand, benachbarte Positionen> 5 MΩ
Klimaprüfung
SpezifikationISO 6988:1985-02
Korrosive Beanspruchung0,2 DM3ALSO2auf 300 DM3/40 °C/1 Zyklus
Thermische Beanspruchung100 °C/168 h
Netzfrequenz-Spannungsfestigkeit2,21 kV
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (abhängig von der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchtigkeit (Lagerung/Transport)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Elektrische Prüfungen
Thermischer Test Testgruppe C
SpezifikationIEC 60512-5-1:2002-02
Geprüfte Anzahl der Positionen16
Isolationswiderstand
SpezifikationIEC 60512-3-1:2002-02
Isolationswiderstand, benachbarte Positionen> 5 MΩ
Luft- und Kriechstrecken
SpezifikationIEC 60664-1:2007-04
DämmstoffgruppeIch
Vergleichender Tracking-Index (IEC 60112)CTI 600
Bemessungs-Isolationsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestabstandswert - inhomogenes Feld (III/3)1,5 mm
minimale Kriechstrecke (III/3)2 mm
Bemessungs-Isolationsspannung (III/2)160 V
Bemessungs-Stoßspannung (III/2)2,5 kV
minimaler Abstandswert - inhomogenes Feld (III/2)1,5 mm
minimale Kriechstrecke (III/2)1,5 mm
Bemessungs-Isolationsspannung (II/2)320 V
Bemessungs-Stoßspannung (II/2)2,5 kV
Mindestabstandswert - inhomogenes Feld (II/2)1,5 mm
minimale Kriechstrecke (II/2)1,6 mm
Spezifikationen der Verpackung
Art der Verpackungverpackt in Karton

ETIM for 1090357 Steckverbinder (EC002638)
Merkmal Wert
Verbindungsart (EF000064) sonstige
Kontaktausführung (EF001587) Buchse
Anzahl der Steckkontaktreihen (EF006935) 1
Rastermaß der Kontakte (EF007326) 3.81 mm
Rastermaß der Anschlüsse (EF006827) 3.81 mm
Winkel Kontakt/Leiteranschluss (EF007546) sonstige
Bemessungsstrom In (EF008250) 8 A
Bemessungsspannung (EF000228) 160 V
Bemessungsstoßspannung (EF002993) 2.5 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.14 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.14 mm²
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anschließbare Kabeltype (EF006816) Rundkabel
Werkstoff der Kontaktbeschichtung (EF004020) Zinn
Werkstoff des Kontaktes (EF007544) Kupfer
Werkstoff des Isolierkörpers (EF007543) Polyamid (PA)
Werkstoff des Gehäuses (EF001596) sonstige
Gehäusefarbe (EF000136) sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C
