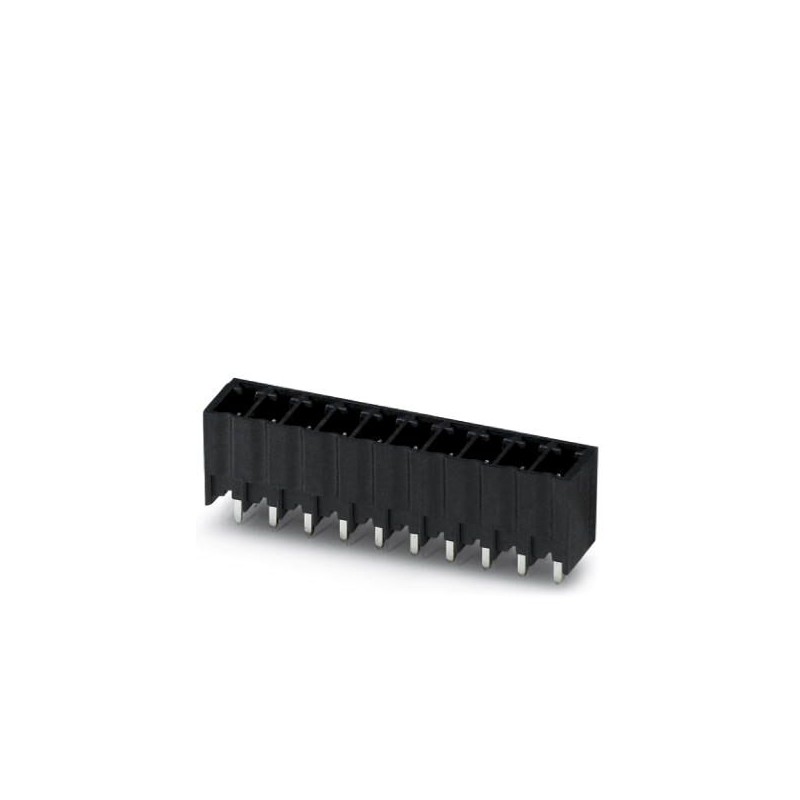

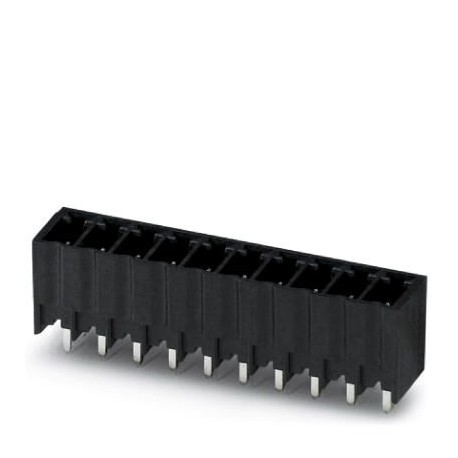

MCV 1,5/12-G-3,5 P26THR 3CP:NZ
1779909
PHOENIX_CONTACT
50
Carcaça base para placa de circuito impresso, corrente nominal: 8, número de pólos: 12, fase: 3,5 mm, cor: preto, superfície contatos: Estanho, montagem: Soldar THR
PCB headers, nominal current: 8 A, rated voltage (III/2): 160 V, nominal cross section: 1.5 mm², number of positions: 12, pitch: 3.5 mm, color: black, contact surface: Tin, mounting: THR soldering, pin layout: Linear pinning, solder pin [P]: 2.6 mm
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Chave de encomenda | 1779909 |
---|---|
Quantidade de embalagem | 1 |
GTIN (EAN) | 4046356531610 |
Número do imposto alfandegário | 85366930 |
Brief article description | Feed-through header |
---|---|
Plug-in system | MINI COMBICON |
Type of contact | Male connector |
Range of articles | MCV 1,5/..-G-THR |
Pitch | 3.5 mm |
Number of positions | 12 |
Mounting type | THR soldering |
Pin layout | Linear pinning |
Locking | without |
Number of levels | 1 |
Number of connections | 12 |
Number of potentials | 12 |
Nominal current | 8 A |
---|---|
Nom. voltage | 160 V |
Rated voltage | 160 V |
Rated voltage (III/2) | 160 V |
Rated voltage (II/2) | 250 V |
Rated surge voltage (III/3) | 2.5 kV |
Rated surge voltage (III/2) | 2.5 kV |
Rated surge voltage (II/2) | 2.5 kV |
Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Contact material | Cu alloy |
Surface characteristics | Tin-plated |
Metal surface contact area (top layer) | Tin (3 - 5 µm Sn) |
Metal surface contact area (middle layer) | Nickel (1.3 - 3 µm Ni), |
Metal surface soldering area (top layer) | Tin (3 - 5 µm Sn) |
Metal surface soldering area (middle layer) | Nickel (1.3 - 3 µm Ni) |
Housing color | black (9005) |
---|---|
Insulating material | LCP |
Insulating material group | IIIa |
CTI according to IEC 60112 | 175 |
Flammability rating according to UL 94 | V0 |
Dimensional drawing | |
---|---|
Length [ l ] | 6.9 mm |
Width [ w ] | 43.4 mm |
Height [ h ] | 11.8 mm |
Pitch | 3.5 mm |
Height (without solder pin) | 9.2 mm |
Solder pin [P] | 2.6 mm |
Pin dimensions | 0.8 x 0.8 mm |
Dimension a | 38.5 mm |
Type of packaging | packed in cardboard |
---|---|
Pieces per package | 50 |
Denomination packing units | Pcs. |
Ambient temperature (storage/transport) | -40 °C ... 70 °C |
---|---|
Ambient temperature (assembly) | -5 °C ... 100 °C |
Ambient temperature (operation) | -40 °C ... 100 °C (dependent on the derating curve) |
Clearances and creepage distances | IEC 60664-1:2007-04 |
---|---|
Specification | IEC 60664-1:2007-04 |
Minimum clearance - inhomogeneous field (III/3) | 1.5 mm |
Minimum clearance - inhomogeneous field (III/2) | 1.5 mm |
Minimum clearance - inhomogeneous field (II/2) | 1.5 mm |
Minimum creepage distance value (III/3) | 2.5 mm |
Minimum creepage distance value (III/2) | 1.6 mm |
Minimum creepage distance value (II/2) | 2.5 mm |
Insertion strength per pos. approx. | 9 N |
---|---|
Withdraw strength per pos. approx. | 7 N |
Polarization when inserted requirement >20 N | Test passed |
Contact holder in insert requirements >20 N | Test passed |
Specification | IEC 60512-9-1:2010-03 |
---|---|
Contact resistance R1 | 1.6 mΩ |
Insertion/withdrawal cycles | 25 |
Contact resistance R2 | 1.7 mΩ |
Impulse withstand voltage at sea level | 2.95 kV |
Power-frequency withstand voltage | 1.39 kV |
Insulation resistance, neighboring positions | > 22 TΩ |
Specification | ISO 6988:1985-02 |
---|---|
Cold stress | -40 °C/2 h |
Thermal stress | 100 °C/168 h |
Corrosive stress | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
Impulse withstand voltage at sea level | 2.95 kV |
Power-frequency withstand voltage | 1.39 kV |
Specification | IEC 61984:2008-10 |
---|---|
Result, degree of protection, IP code | Finger safety with IP20 test finger |
Specification | IEC 60068-2-6:2007-12 |
---|---|
Result | Test passed |
Frequency | 10 - 150 - 10 Hz |
Sweep speed | 1 octave/min |
Amplitude | 0.35 mm (10 - 60.1 Hz) |
Acceleration | 5 g (60.1 - 150 Hz) |
Test duration per axis | 2.5 h |
China RoHS | Environmentally friendly use period: unlimited = EFUP-e |
---|---|
No hazardous substances above threshold values |
eCl@ss 4.0 | 27260700 |
---|---|
eCl@ss 4.1 | 27260700 |
eCl@ss 5.0 | 27260700 |
eCl@ss 5.1 | 27260700 |
eCl@ss 6.0 | 27260700 |
eCl@ss 7.0 | 27440402 |
eCl@ss 8.0 | 27440402 |
eCl@ss 9.0 | 27440402 |
UNSPSC 6.01 | 30211810 |
---|---|
UNSPSC 7.0901 | 39121409 |
UNSPSC 11 | 39121409 |
UNSPSC 12.01 | 39121409 |
UNSPSC 13.2 | 39121409 |
UNSPSC 18.0 | 39121409 |
UNSPSC 19.0 | 39121409 |
UNSPSC 20.0 | 39121409 |
UNSPSC 21.0 | 39121409 |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 15 Mbytes |
