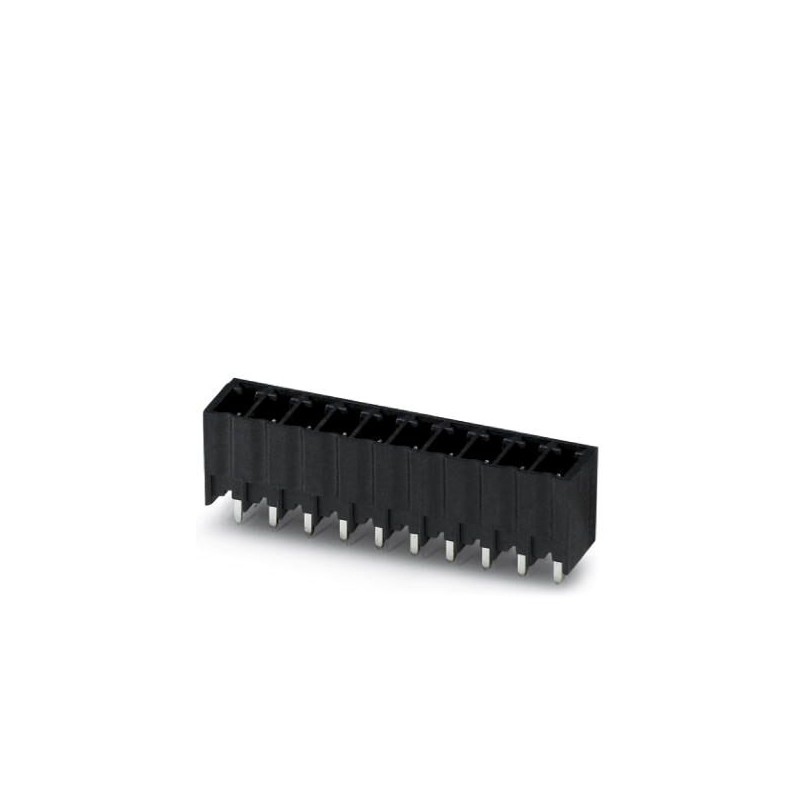

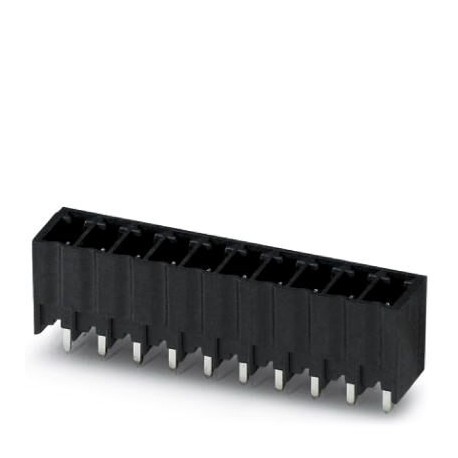

MCV 1,5/12-G-3,5 P26THR 3CP:NZ 1779909 PHOENIX CONTACT La base du boîtier pour circuit imprimé, intensité no..
MCV 1,5/12-G-3,5 P26THR 3CP:NZ
1779909
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
La base du boîtier pour circuit imprimé, intensité nominale: 8 A, nombre de pôles: 12, pas: 3,5 mm, coloris: noir, surface des contacts: Étain, montage: Soudage THR
Boîtier de base de la carte de circuit imprimé, section nominale : 1,5 mm², couleur : noir, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 12, nombre de rangées : 1, nombre de pôles : 12, nombre de connexions : 12, famille d’articles : MCV 1,5/.. -G-THR, pas : 3,5 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 2,6 mm, nombre de broches à souder par potentiel : 1, système d’enfichage : COMBICON MC 1.5, orientation de la face de l’enfichable : standard, verrouillage : sans, type de fixation : sans, type d’emballage : en boîte
Embase de circuit imprimé, intensité nominale: 8 A, tension assignée (III/2): 160 V, section nominale: 1,5 mm², nombre de pôles: 12, pas: 3,5 mm, coloris: noir, surface des contacts: étain, montage: Soudage THR, plan des broches: Brochage linéaire, longueur de broche [P]: 2,6 mm
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1779909 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4046356531610 |
| Numéro du tarif douanier | 85366930 |
Propriétés de l'article
| Désignation abrégée | Embase traversante |
|---|---|
| Système débrochable | MINI COMBICON |
| Type de contact | Connecteur mâle |
| Famille d'articles | MCV 1,5/..-G-THR |
| Pas | 3,5 mm |
| Nombre de pôles | 12 |
| Type de montage | Soudage THR |
| Tracé brochage | Brochage linéaire |
| Verrouillage | sans |
| Nombre d'étages | 1 |
| Nombre de connexions | 12 |
| Nombre de potentiels | 12 |
Caractéristiques électriques principales
| Intensité nominale | 8 A |
|---|---|
| Tension nominale | 160 V |
| Tension de référence | 160 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 250 V |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
Indication de matériau - contact
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamage galvanique |
| Surface métallique zone de contact (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de contact (couche intermédiaire) | Nickel (1,3 - 3 µm Ni), |
| Surface métallique zone de soudage (couche supérieure) | Etain (3 - 5 µm Sn) |
| Surface métallique zone de soudage (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
Indication de matériau - boîtier
| Couleur du boîtier | noir (9005) |
|---|---|
| Matériau isolant | LCP |
| Groupe d'isolant | IIIa |
| IRC selon CEI 60112 | 175 |
| Classe d'inflammabilité selon UL 94 | V0 |
Dimensions du produit
| Dessin coté |  |
|---|---|
| Longueur [ l ] | 6,9 mm |
| Largeur [ w ] | 43,4 mm |
| Hauteur [ h ] | 11,8 mm |
| Pas | 3,5 mm |
| Hauteur de montage (sans picot) | 9,2 mm |
| Longueur de broche [P] | 2,6 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Cote a | 38,5 mm |
Indications de conditionnement
| Type de conditionnement | Emballé dans un carton |
|---|---|
| Unité d'emballage | 50 |
| Dénomination unités d'emballage | Quantité |
Conditions d'environnement
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
Distances dans l'air et lignes de fuite
| Lignes de fuites et distances dans l'air | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Valeur minimale de la distance dans l'air - champ non homogène (III/3) | 1,5 mm |
| Valeur minimale de la distance dans l'air - champ non homogène (III/2) | 1,5 mm |
| Valeur minimale de la distance dans l'air - champ non homogène (II/2) | 1,5 mm |
| Valeur minimale de la ligne de fuite (III/3) | 2,5 mm |
| Valeur minimale de la ligne de fuite (III/2) | 1,6 mm |
| Valeur minimale de la ligne de fuite (II/2) | 2,5 mm |
Contrôles mécaniques (A)
| Force d'enfichage par pôle env. | 9 N |
|---|---|
| Force de retrait par pôle env. | 7 N |
| Caractère unique requis lors de l'enfichage >20 N | Test réussi |
| Porte-contacts utilisé exigence >20 N | Test réussi |
Contrôles de durée de vie (B)
| Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Résistance de passage R1 | 1,6 mΩ |
| Nombre de cycles d'enfichage | 25 |
| Résistance de passage R2 | 1,7 mΩ |
| Tension de tenue aux chocs au niveau de la mer | 2,95 kV |
| Tension de tenue aux courants alternatifs | 1,39 kV |
| Résistance d'isolement pôles voisins | > 22 TΩ |
Contrôles climatique (D)
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
|---|---|
| Sensibilité au froid | -40 °C/2 h |
| Sensibilité à la chaleur | 100 °C/168 h |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Tension de tenue aux chocs au niveau de la mer | 2,95 kV |
| Tension de tenue aux courants alternatifs | 1,39 kV |
Contrôles d'environnement et de durée de vie (E)
| Spécification de contrôle | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Résultat degré de protection code IP | Protection contre les contacts avec les doigts avec doigt d'épreuve IP20 |
Essai de vibration
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Résultat | Test réussi |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 - 60,1 Hz) |
| Accélération | 5 g (60,1 - 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 12 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 3.5 mm |
| Dimension des raccordements (EF006827) | 3.5 mm |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.4 mm |
| Longueur de la broche (EF006825) | 2.6 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Carton (pour CMS) |
