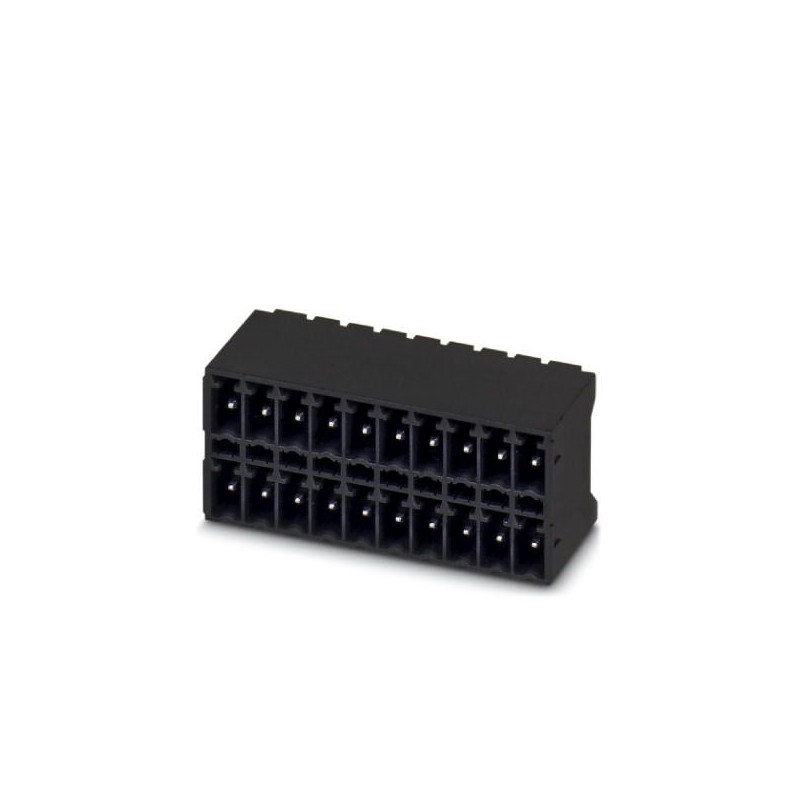

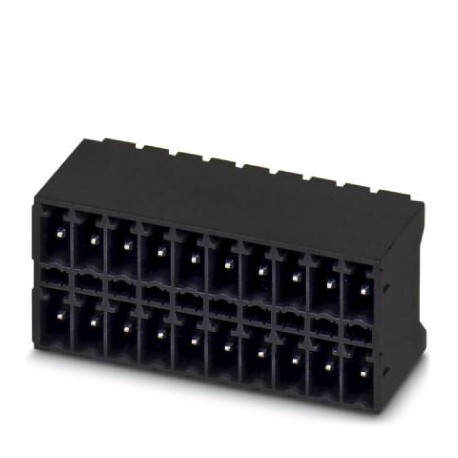

MCDN 1,5/14-G1-3,5 RNP2THRTRAY 1766051 PHOENIX CONTACT Conector de placa de circuito impresso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MCDN 1,5/14-G1-3,5 RNP2THRTRAY 1766051 PHOENIX CONTACT Conector de placa de circuito impresso

MCDN 1,5/14-G1-3,5 RNP2THRTRAY

1766051

PHOENIX_CONTACT

125

Conector de placa de circuito impresso

Caixa da base da placa de circuito impresso, seção nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 28, número de linhas: 2, número de polos: 14, número de conexões: 28, família de artigos: MCDN 1.5/.. -G1-RN-THR, passo: 3,5 mm, montagem: THR de solda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 2 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MC 1.5, Orientação da face do encaixe: Padrão, fechadura: sem, tipo de fixação: sem, tipo de embalagem: in a box

PCB headers, nominal current: 8 A, rated voltage (III/2): 160 V, nominal cross section: 1.5 mm², number of positions: 14, pitch: 3.5 mm, color: black, contact surface: Tin, mounting: THR soldering, pin layout: Linear pinning, solder pin [P]: 2 mm

Mais detalhes


Conectores > Conector de circuito impresso

Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $1,710.48
Preço unitário: $13.68
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados comerciais

Chave de encomenda1766051
Quantidade de embalagem125 UNID
Quantidade mínima de encomenda125 UNID
GTIN (EAN)4046356478397
Peso por unidade (exclusive embalagem)19,350 g
Número do imposto alfandegário85366930
País de origemBG (Bulgária)

Desenhos

Diagram

Diagram
Type: FMC 1,5/...-ST-3,5 with MCDN 1,5/...-G1-3,5 P26THR

Voltar para cima

Dimensions

Pitch3.5 mm
Dimension a45.5 mm
Height16 mm
Length of the solder pin2 mm
Pin dimensions0.8 x 0.8 mm
Voltar para cima

General

Range of articlesMCDN 1,5/..-G1-THR
Rated voltage (III/3)160 V
Connection in acc. with standardEN-VDE
Nominal current IN8 A
Colorblack
Number of positions14
Voltar para cima

Standards and Regulations

Connection in acc. with standardEN-VDE
Voltar para cima

Environmental Product Compliance

China RoHSEnvironmentally friendly use period: unlimited = EFUP-e
No hazardous substances above threshold values
Voltar para cima

Classificações

eCl@ss

eCl@ss 4.027260700
eCl@ss 4.127260700
eCl@ss 5.027260700
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402
Voltar para cima

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002637
ETIM 5.0EC002637
ETIM 6.0EC002637
ETIM 7.0EC002637
Voltar para cima

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409
UNSPSC 18.039121409
UNSPSC 19.039121409
UNSPSC 20.039121409
UNSPSC 21.039121409
Voltar para cima

ETIM for 1766051 Ligadores (EC002637)
Característica Valor
Acabamento do conector (EF007495) Conector fixo
Tipo de contacto (EF001587) Pino
Número de polos (EF001391) 28
Número de linhas de contato da ficha (EF006935) 2
Contatos de espaçamento modular (EF007326) 3.5 mm
Dimensão das conexões (EF006827) 3.5 mm
Corrente nominal especificada In (EF008250) 8 A
Tensão especificada de funcionamento (EF000228) 160 V
Tensão especificada de pico (EF002993) 2.5 kV
Categoria de sobretensão (I, II, III ou IV) (EF006785) III
Grau de poluição (1 a 4) (EF006786) 2
Material da superfície de contato (EF004020) Estanho
Acabamento da conexão elétrica (EF003961) Outro
Diâmetro do pino de conexão (EF006823) 1.4 mm
Comprimento do pino (EF006825) 2 mm
Material do corpo isolante (EF007543) Outro
Cor da caixa (EF000136) Preto
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) V0
Temperatura de operação (EF002393) -40 °C
Tipo de aperto da fixação (EF002442) Outro
Tipo de bandas (EF007011) Caixa (para SMD)
