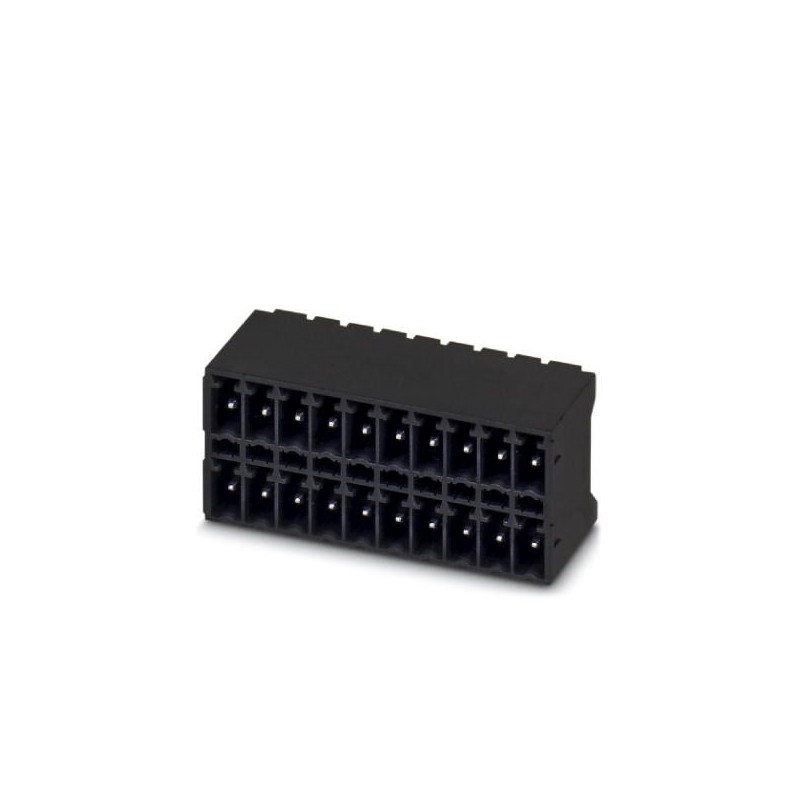

MCDN 1,5/14-G1-3,5 RNP2THRTRAY 1766051 PHOENIX CONTACT Разъем печатной платы
MCDN 1,5/14-G1-3,5 RNP2THRTRAY
1766051
PHOENIX_CONTACT
125
Разъем печатной платы
Корпус основания печатной платы, номинальное сечение: 1,5 мм², цвет: черный, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Олово, тип контакта: Male, количество потенциалов: 28, количество рядов: 2, количество полюсов: 14, количество соединений: 28, семейство изделий: MCDN 1.5/.. -G1-RN-THR, шаг: 3,5 мм, монтаж: Solder THR, расположение контактов: Линейное расположение контактов, длина контактов [P]: 2 мм, количество контактов пайки на потенциал: 1, система штекерных модулей: COMBICON MC 1.5, Ориентация лицевой стороны штекера: Стандартная, замок: без, тип крепления: без, Тип упаковки: В коробке
Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, номинальное сечение: 1,5 мм², полюсов: 14, размер шага: 3,5 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайка, расположение выводов: Линейное расположение выводов, длина выводов [P]: 2 мм
Разъемы штекерные промышленные > Соединитель для печатной платы
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲
Размеры
| Размер шага | 3,5 мм |
|---|---|
| Размер a | 45,5 мм |
| Высота | 16 мм |
| Длина штыря под пайку | 2 мм |
| Размеры штыря | 0,8 x 0,8 мм |
Общие сведения
| Серия изделий | MCDN 1,5/..-G1-THR |
|---|---|
| Расчетное напряжение (III/3) | 160 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 8 A |
| Цвет | черный |
| Полюсов | 14 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Характеристика | Значение |
|---|---|
| Connector model (EF007495) | Fixed connector |
| Contact type (EF001587) | Pin |
| Number of poles (EF001391) | 28 |
| Number of plug-in contact rows (EF006935) | 2 |
| Modular spacing contacts (EF007326) | 3.5 mm |
| Modular spacing connections (EF006827) | 3.5 mm |
| Rated current In (EF008250) | 8 A |
| Rated voltage (EF000228) | 160 V |
| Rated surge voltage (EF002993) | 2.5 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Material of contact surface (EF004020) | Tin |
| Type of electric connection (EF003961) | Other |
| Diameter connection pin (EF006823) | 1.4 mm |
| Length pin (EF006825) | 2 mm |
| Material insulation body (EF007543) | Other |
| Housing colour (EF000136) | Black |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
| Type of fastening (EF002442) | Other |
| Type of banding (EF007011) | Carton (for SMD) |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS RU .pdf | 15 Mbytes |
|
