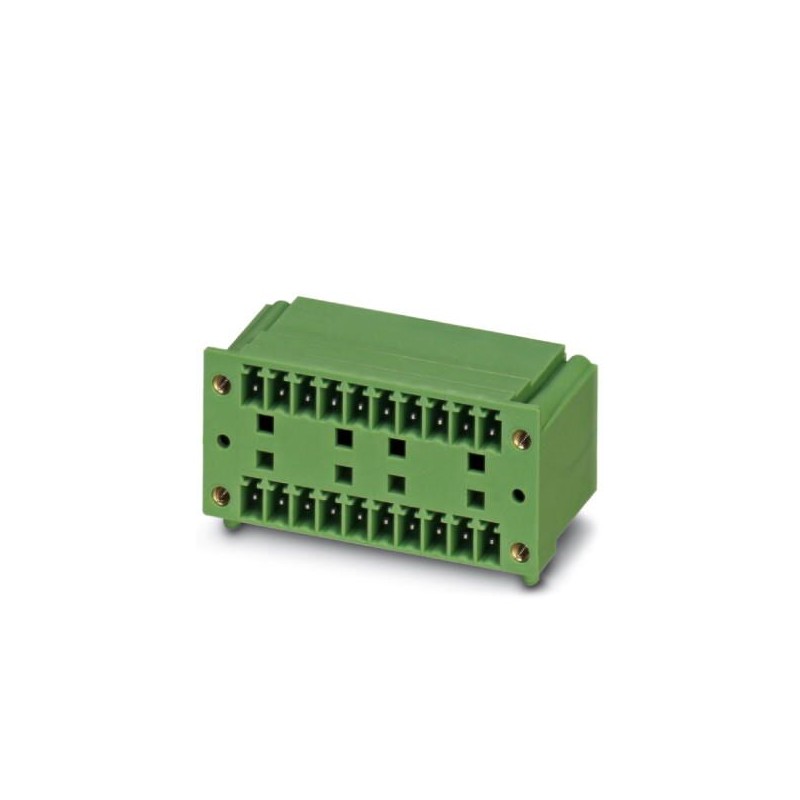

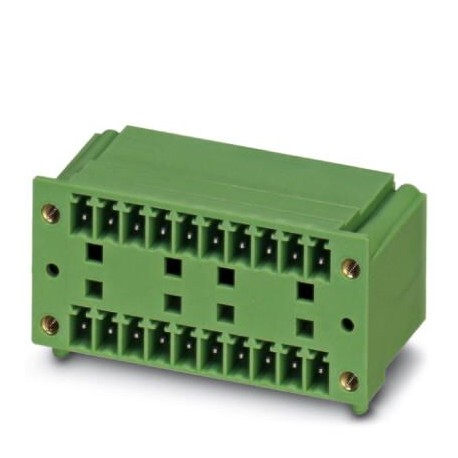

MCD 1,5/16-G1F-3,81 GY 1717210 PHOENIX CONTACT Header de passagem
MCD 1,5/16-G1F-3,81 GY
1717210
PHOENIX_CONTACT
20
Header de passagem
Caixa base da placa de circuito impresso, seção nominal: 1,5 mm², cor: cinza, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Macho, número de potenciais: 32, número de linhas: 2, número de pólos: 16, número de conexões: 32, família de artigos: MCD 1.5/.. -G1F, passo: 3,81 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,5 mm, número de pinos de solda por potencial: 1, sistema de encaixe: COMBICON MC 1.5, Orientação da face do encaixe: Padrão, travamento: Trava de parafuso, tipo de fixação: Fixação de ar (rosca), tipo de embalagem: em caixa
Conectores > Conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Caixa básica da placa de circuito impresso, corrente nominal: 8 A, tensão de teste (III/2): 160 V, número de polos: 16, passo: 3,81 mm, cor: cinza, superfície de contato: Estanho, montagem: Solda por onda
Dados comerciais
| Código do pedido | 1717210 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626461151 |
| Peso por unidade (exclusive embalagem) | 20,643 GRM |
| Número do imposto alfandegário | 85366930 |
| País de origem | DE (Alemanha) |
Medidas
| Medidas [ l ] | 21,9 mm |
|---|---|
| Largura | 71,35 mm |
| Medida do passo | 3,81 mm |
| Medida a | 57,15 mm |
| Largura [ w ] | 71,35 mm |
| Altura [ h ] | 26,2 mm |
| Altura | 22,7 mm |
| Comprimento do pino de solda | 3,5 mm |
| Medidas do pino | 0,8 x 0,8 mm |
| Distância de pinos | 12,70 mm |
| Comprimento | 21,9 mm |
Geral
| Família de produtos | MCD 1,5/..-G1F |
|---|---|
| Cor | cinza |
| Número de pólos | 16 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss
| eCl@ss 5.1 | 27260700 |
|---|---|
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
ETIM
| ETIM 5.0 | EC002637 |
|---|---|
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| Característica | Valor |
|---|---|
| Acabamento do conector (EF007495) | Conector fixo |
| Tipo de contacto (EF001587) | Pino |
| Número de polos (EF001391) | 32 |
| Número de linhas de contato da ficha (EF006935) | 2 |
| Contatos de espaçamento modular (EF007326) | 3.81 mm |
| Dimensão das conexões (EF006827) | 3.81 mm |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Material da superfície de contato (EF004020) | Estanho |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Diâmetro do pino de conexão (EF006823) | 1.2 mm |
| Comprimento do pino (EF006825) | 3.5 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Cinzento |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de aperto da fixação (EF002442) | Outro |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
