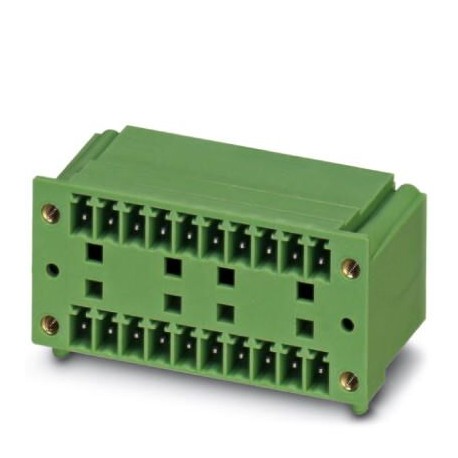

MCD 1,5/16-G1F-3,81 GY 1717210 PHOENIX CONTACT Leiterplattengrundleiste
MCD 1,5/16-G1F-3,81 GY
1717210
PHOENIX_CONTACT
20
Leiterplattengrundleiste
Leiterplatte Grundgehäuse, Nennquerschnitt: 1,5 mm², Farbe: grau, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontaktart: Stecker, Anzahl der Potentiale: 32, Anzahl der Reihen: 2, Anzahl der Pole: 16, Anzahl der Anschlüsse: 32, Artikelfamilie: MCD 1,5/.. -G1F, Rastermaß: 3,81 mm, Montage: Wellenschweißen, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potential: 1, Stecksystem: COMBICON MC 1,5, Steckflächenausrichtung: Standard, Verriegelung: Schraubverriegelung, Befestigungsart: Luftklemmung (Gewinde), Verpackungsart: boxed
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Leiterplattengrundleiste, Nennstrom: 8 A, Bemessungsspannung (III/2): 160 V, Polzahl: 16, Rastermaß: 3,81 mm, Farbe: grau, Kontaktoberfläche: Zinn, Montage: Wellenlöten
Kaufmännische Daten
| Bestellschlüssel | 1717210 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 50 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626461151 |
| Gewicht pro Stück (exklusive Verpackung) | 20,643 g |
| Gewicht pro Stück (inklusive Verpackung) | 21,540 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 21,9 mm |
|---|---|
| Breite | 71,35 mm |
| Rastermaß | 3,81 mm |
| Maß a | 57,15 mm |
| Breite [ w ] | 71,35 mm |
| Höhe [ h ] | 26,2 mm |
| Bauhöhe | 22,7 mm |
| Länge des Lötpins | 3,5 mm |
| Stiftabmessungen | 0,8 x 0,8 mm |
| Stiftabstand | 12,70 mm |
| Länge | 21,9 mm |
Allgemein
| Artikelfamilie | MCD 1,5/..-G1F |
|---|---|
| Farbe | grau |
| Polzahl | 16 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 5.1 | 27260700 |
|---|---|
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
ETIM
| ETIM 5.0 | EC002637 |
|---|---|
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 32 |
| Anzahl der Steckkontaktreihen (EF006935) | 2 |
| Rastermaß der Kontakte (EF007326) | 3.81 mm |
| Rastermaß der Anschlüsse (EF006827) | 3.81 mm |
| Bemessungsstrom In (EF008250) | 8 A |
| Bemessungsspannung (EF000228) | 160 V |
| Bemessungsstoßspannung (EF002993) | 2.5 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.2 mm |
| Länge des Pins (EF006825) | 3.5 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
