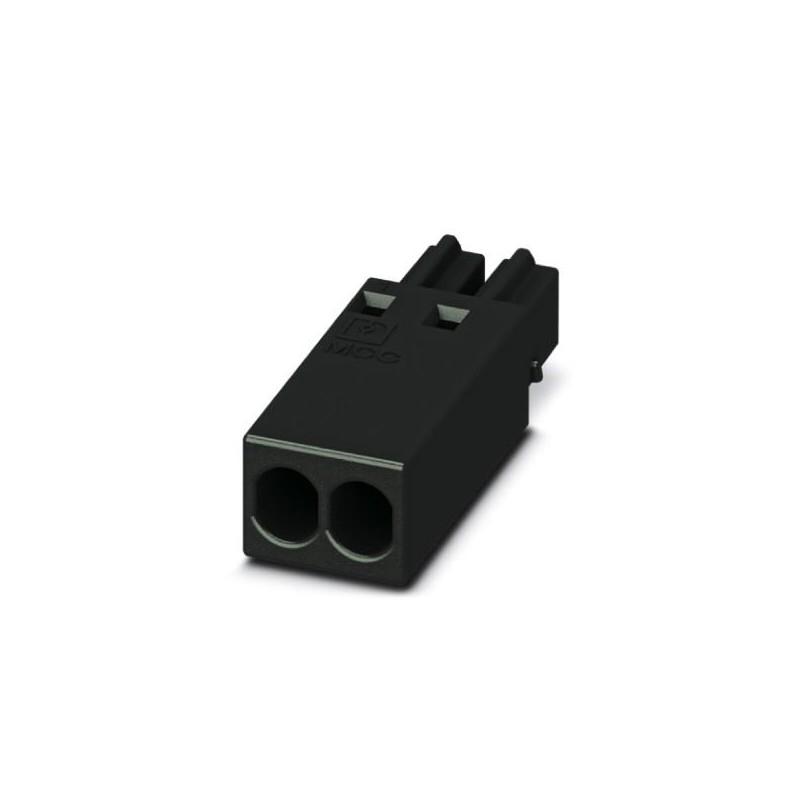

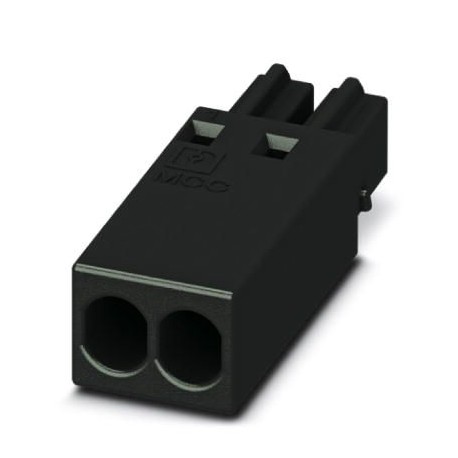

MCC 0,5/ 2-ST-2,54 1012266 PHOENIX CONTACT De placas de circuito impresso conector
MCC 0,5/ 2-ST-2,54
1012266
PHOENIX_CONTACT
250
De placas de circuito impresso conector
Conector para placa de circuito impresso, seção nominal: 0,75 mm², cor: preto, corrente nominal: 6 A, tensão nominal (III/2): 160 V, tipo de contato: Fêmea, número de potenciais: 2, número de linhas: 1, número de polos: 2, número de conexões: 2, família de artigos: MCC 0,5/.. -ST, passo: 2,54 mm, tipo de conexão: Conexão crimpada, direção de conexão do condutor/placa de circuito impresso: 0°, sistema de encaixe: COMBICON FMC 0,5, trava: sem, tipo de fixação: sem, tipo de embalagem: in a box
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, doze mil duzentos e sessenta e seis |
|---|---|
| Embalagem da unidade | 250 pc |
| Quantidade de ordem mínima | 250 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quatrocentos e oitenta e sete mil novecentos e setenta e sete |
| Peso por Peça (excluindo embalagem) | 0.290 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
| País de origem | DE (Alemanha) |
Propriedades do Item
| Breve descrição do artigo | De placas de circuito impresso conector |
|---|---|
| Plug-in do sistema | MICRO COMBICON - FMC 0,5 |
| Tipo do contato | Conector fêmea |
| Gama de artigos | MCC 0,5/..-ST |
| Campo | 2.54 mm |
| Número de posições | Dois |
| Método de ligação | Conexão crimpada |
| Número de níveis | Um |
Parâmetros elétricos
| Corrente nominal | 6 Um |
|---|---|
| Tensão de isolamento nominal (III/2) | 160 V |
| Nominal a tensão de pico (III/2) | 2,5 kV |
Capacidade de conexão
| Condutor de seção transversal flexível | De 0,14 mm2 ... 0,75 mm2 (Máximo diâmetro externo do isolamento de 1,9 mm) |
|---|---|
| Condutor de seção transversal AWG / kcmil | 26 ... 18 (Máximo diâmetro externo do isolamento de 1,9 mm) |
| Comprimento de decapagem | 4.1 mm 4,5 mm ... |
Material de dados - habitação
| Material isolante | PA |
|---|---|
| Material isolante grupo | Eu |
| CTI, de acordo com a norma IEC 60112 | Seiscentos |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
| Brilho do fio de inflamabilidade índice GWFI de acordo com a EN 60695-2-12 | Oitocentos e cinqüenta |
| Fio do fulgor temperatura de ignição GWIT de acordo com a EN 60695-2-13 | Setecentos e setenta e cinco |
| Temperatura a pressão de teste de acordo com EN 60695-10-2 | 125 °C |
Dimensões do produto
| Comprimento [ l ] | 16 mm |
|---|---|
| Largura [ w ] | 5.58 mm |
| Altura [ h ] | De 3,95 mm |
| Campo | 2.54 mm |
| Altura (sem solda pinos) | De 3,95 mm |
| Dimensão um | 2.54 mm |
A informação da embalagem
| Tipo de embalagem | embalados em caixas de papelão |
|---|---|
| Peças por pacote | Duzentos e cinquenta |
| Denominação de embalagem unidades | Os Pcs. |
Condições ambientais
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montagem) | -5 °C A 100 °C |
| Temperatura ambiente (operação) | -40 °C |
Ensaios mecânicos de acordo com a norma
| Teste de especificação | IEC 61984 |
|---|---|
| Exame Visual | Teste passado IEC 60512-1-1:2002-02 |
| Dimensional de teste | Teste passado IEC 60512-1-2:2002-02 |
| Resistência de marcação | Teste passado IEC 60068-2-70:1995-12 |
| Resultado | Teste passado |
| Especificação | IEC 60512-13-2:2006-02 |
| Não. de ciclos de | Cem |
| A inserção de força por pos. aprox. | 2 N |
| Retirar a força por pos. aprox. | 3 N |
| A polarização e a codificação | Teste passado IEC 60512-13-5:2006-02 |
| Resultado | Teste passado |
| Especificação | IEC 60512-15-1:2008-05 |
| Teste de força por pos. | 20 N |
Ar e folgas de distâncias
| Especificação | IEC 60664-1:2007-04 |
|---|---|
| Material isolante grupo | Eu |
| Tensão | 160 V |
| Tensão de isolamento nominal (III/3) | 160 V |
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão de isolamento nominal (II/2) | 320 V |
| Nominal a tensão de pico (III/3) | 2,5 kV |
| Nominal a tensão de pico (III/2) | 2,5 kV |
| Nominal a tensão de pico (II/2) | 2,5 kV |
Ensaios mecânicos (Um)
| Teste de especificação | IEC 61984 |
|---|---|
| A inserção de força por pos. aprox. | 2 N |
| Retirar a força por pos. aprox. | 3 N |
| Polarização quando inserido requisito >20 N | Teste passado |
| Contato titular em inserir requisitos >20 N | Teste passado |
Testes de durabilidade (B)
| Especificação | IEC 60512-9-1:2010-03 |
|---|---|
| Resistência de contato RUm | 2.1 mΩ |
| Inserção/retirada de ciclos de | Cem |
| Resistência de contato RDois | 2.1 mΩ |
| Tensão de resistência a impuso ao nível do mar | 2.95 kV |
| A frequência da tensão de withstand | 1.39 kV |
| Resistência de isolamento, vizinhos posições | > 12 TΩ |
Climáticas testes (D)
| Especificação | DIN 50018:2013-05 |
|---|---|
| Frio estresse | -55 °C/2 h |
| Estresse térmico | 105 °C/168 h |
| Corrosivo estresse | Dm 1.0TrêsENTÃO,Doisem 300 dmTrês/40 °C/1 ciclo |
| Tensão de resistência a impuso ao nível do mar | 2.95 kV |
| A frequência da tensão de withstand | 1.39 kV |
Ambiental e testes de durabilidade (E)
| Especificação | IEC 61984:2008-10 |
|---|---|
| Resultado, grau de proteção IP de código | Parte de trás da mão de segurança com IP10 sonda de acesso |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.1Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 6.0Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e noveeCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e noveeCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e nove
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 2 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 2.54 mm |
| Dimensão das conexões (EF006827) | 2.54 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 6 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por cravação |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
