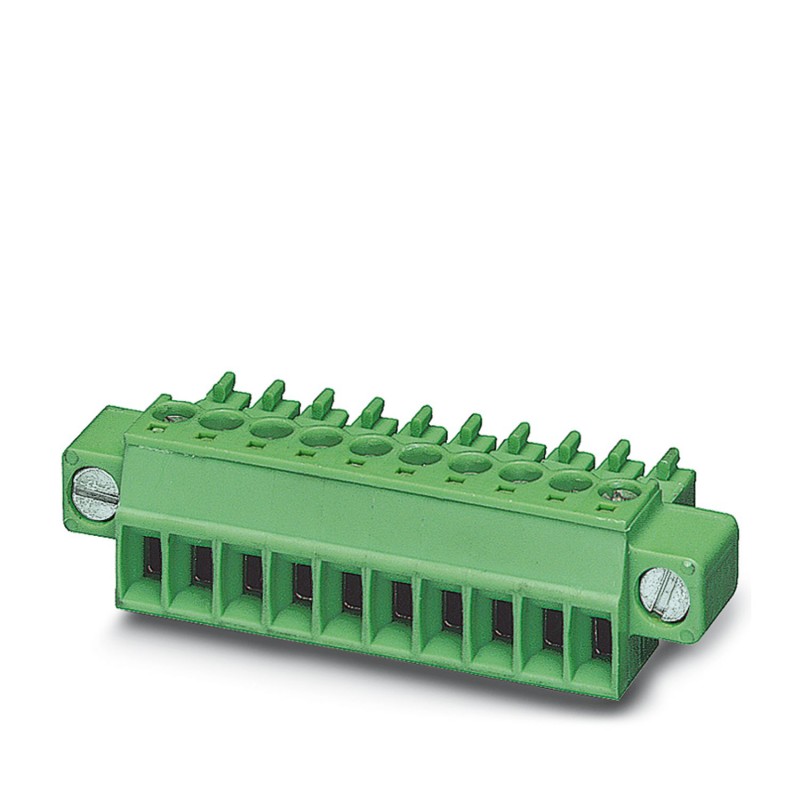

MC 1,5/ 2-STF-3,81 BD: +,- 1045912 PHOENIX CONTACT Conector para placa de circuito impresso, número de pólos..
MC 1,5/ 2-STF-3,81 BD: +,-
1045912
PHOENIX_CONTACT
50
Conector para placa de circuito impresso, número de pólos: 2, passo: 3,81 mm, tipo de conexão: Conexão por parafuso com cápsula de tração, cor: verde, área contactos: Estanho
Conector para placa de circuito impresso, seção nominal: 1,5 mm², cor: verde, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 2, número de linhas: 1, número de pólos: 2, número de conexões: 2, família de artigos: MC 1,5/.. -STF, passo: 3,81 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, forma de fixação do parafuso: L Ranhura longitudinal, direção de conexão do driver/placa de circuito impresso: 0 °, sistema de encaixe: COMBICON MC 1.5, travamento: Travamento por parafuso, tipo de fixação: Fixação aérea (parafuso), tipo de embalagem: caixa
Conector de placa condutora, seção transversal nominal: 1,5 mm2, cor: verde, corrente nominal: 8 A, tensão de referência (III/2): 160 V, superfície de contato: Sn, tipo de contato: conector fêmea, número de potenciais: 2, número de linhas: 1, número de polos: 2, número de conexões: 2, faixa de items: MC 1,5/.. -STF, passo: 3,81 mm, tipo de conexão: Conexão por parafuso com anel, superfície do parafuso: L de abertura longitudinal, direção de conectividade do driver/PCB: 0°, Sistema de plugue: COMBICON MC 1.5, Fechadura: Trava por parafuso, Tipo de fixação: Flange de rosca, Tipo de embalagem: Embalada
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Tipo de produto | Conector de Placa do Condutor |
| Gama de produtos | MC 1,5/.. -STF |
| Linha de Produtos | Conectores COMBICON S |
| Número de postes | 2 |
| Etapas | 3,81 milímetros |
| Número de conexões | 2 |
| Número de linhas | 1 |
| Número de potenciais | 2 |
| Status de gerenciamento de dados | |
| Revisão do artigo | 03 |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 160 V |
| Resistência ao contato | 1,3 mΩ |
| Tensão de referência (III/3) | 160 V |
| Classificação de Tensão por Resistência ao Impacto (III/3) | 2,5 kV |
| Tensão nominal (III/2) | 160 V |
| Tensão de Resistência ao Impacto (III/2) | 2,5 kV |
| Tensão de referência (II/2) | 320 V |
| Tensão de resistência a choques elétricos (II/2) | 2,5 kV |
| Tecnologia de conexão | |
| cara | padrão |
| Sistema de Conectores | COMBICON MC 1,5 |
| Seção nominal | 1,5 mm² |
| Tipo de contato | Conector fêmea |
| Bloqueio | |
| Modo de Bloqueio | Trava de parafuso |
| Flange de montagem | Flange de parafuso |
| Apertar | 0.3 Nm |
| Conectando condutores | |
| Tipo de conexão | Conexão com rosca com anel |
| Direção do plugue do driver/PCB | 0 ° |
| Seção transversal do condutor rígido | 0,14 mm² ... 1,5 mm² |
| Seção de condutor suave | 0,14 mm² ... 1,5 mm² |
| Seção condutiva. AWG | 28 ... 16 |
| Seção condutora macia com tampa final, sem bucha plástica | 0,25 mm² ... 1,5 mm² |
| Seção de condutor macio com tampa plástica e plugue | 0,25 mm² ... 0,75 mm² |
| 2 condutores rígidos da mesma seção transversal | 0,08 mm² ... 0,5 mm² |
| 2 condutores flexíveis da mesma seção transversal | 0,08 mm² ... 0,75 mm² |
| 2 condutores da mesma seção transversal, flexíveis com tampa final de plástico sem mangas | 0,25 mm² ... 0,34 mm² |
| 2 condutores flexíveis de mesma seção transversal com broca dupla e soquete plástico | 0,5 mm² ... 0,5 mm² |
| Molde a x b / diâmetro | 2,4 mm x 1,5 mm / 1,6 mm |
| Comprimento de extração | 7 milímetros |
| Entrada de Cabeça de Parafuso | Sulco longitudinal (L) |
| Apertar | 0,22 Nm ... 0.25 Nm |
| Dados para bits sem colar isolante | |
| Ferramenta de crimpagem recomendada | 1212034 CRIMPFOX 6 |
| Dados para brocas com colar isolante | |
| Ferramenta de crimpagem recomendada | 1212034 CRIMPFOX 6 |
| Indicação de material - contato | |
| nota | Compatíveis com WEEE/RoHS, sem tricty-frees conforme IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Qualidade da superfície | Conservas de Banho Quente |
| Ponto de Conexão da Superfície Metálica (Camada Superior) | Estanho (4 - 8 μm Sn) |
| Superfície metálica, área de contato (camada superior) | Estanho (4 - 8 μm Sn) |
| Indicação de material - carcaça | |
| Cores (Caixas) | Verde (6021) |
| Material isolante | PAPAI |
| Grupo de Isolamento | eu |
| CRI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade segundo a UL 94 | V0 |
| Classe de inflamabilidade do fio incandescente GWFI conforme a EN 60695-2-12 | 850 |
| Temperatura de ignição por fio glow-on do GWIT de acordo com a EN 60695-2-13 | 775 |
| Temperatura do teste de pressão da esfera de acordo com a EN 60695-10-2 | 125 °C |
| Desenho em dimensões |  |
| Etapas | 3,81 milímetros |
| Largura [w] | 18,01 milímetros |
| Altura [h] | 11,1 milímetros |
| Comprimento [l] | 16,1 milímetros |
| Flange | |
| Apertar | 0.3 Nm |
| Investigação de danos e afrouxamento dos condutores | |
| Especificação de Controle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Teste bem-sucedido |
| Controle de Tração | |
| Especificação de Controle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Seção transversal do condutor/tipo de condutor/força de tração, nominal/real | 0,14 mm² / rígido / > 7 N |
| 0,14 mm² / macio / > 7 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / macio / > 40 N | |
| Forças de Obstrução e Encolhimento | |
| Especificação de Controle | EN 60512-13-2:2006-11 do RUÍDO |
| Resultado | Teste bem-sucedido |
| Número de ciclos | 25 |
| Força de acoplamento aproximada por polo | 6 N |
| Força de remoção por polo aproximadamente. | 4 N |
| Controle de torque | |
| Especificação de Controle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resistência das inscrições | |
| Especificação de Controle | EN 60068-2-70:1996-07 do RUÍDO |
| Resultado | Teste bem-sucedido |
| Polarização e chaveamento | |
| Especificação de Controle | EN 60512-13-5:2006-11 RUÍDO |
| Resultado | Teste bem-sucedido |
| Inspeção visual | |
| Especificação de Controle | EN 60512-1-1:2003-01 do RUÍDO |
| Resultado | Teste bem-sucedido |
| Controle dimensional | |
| Especificação de Controle | EN 60512-1-2:2003-01 RUÍDO |
| Resultado | Teste bem-sucedido |
| Teste de resistência à vibração | |
| Especificação de Controle | EN 60068-2-6 do RUÍDO (VDE 0468-2-6): 2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleração | 5g (60,1 Hz ... 150 Hz) |
| Tempo de inspeção por eixo | 2,5 horas |
| Sensação de controle | Eixos X, Y e Z |
| Prova Vitalícia | |
| Especificação de Controle | EN 60512-9-1 do RUÍDO (VDE 0687-512-9-1): 2010-12 |
| Tensão de resistência ao choque ao nível do mar | 2,95 kV |
| Resistência ao tom R1 | 1,3 mΩ |
| Resistência ao tom R2 | 1,5 mΩ |
| Número de ciclos de acasalamento | 25 |
| Resistência de isolamento de postes vizinhos | > 5 MΩ |
| Ar-condicionado | |
| Especificação de Controle | 6988:1997-03 DA EN ISO DO RUÍDO |
| Sucetibilidade à corrosão | 0,2 dm3Então2Sobre DM 3003/40 °C/1 ciclo |
| Sensibilidade ao calor | 100°C/168 h |
| Tensão de resistência à corrente alternada | 1,39 kV |
| Choques | |
| Especificação de Controle | EN 60068-2-27 do RUÍDO (VDE 0468-2-27): 2010-02 |
| Formulário de Acidente | Semi-senoidal |
| Aceleração | 30g |
| Duração dos choques | 18 ms |
| Sensação de controle | eixos X, Y e Z (pos. e negativo) |
| Condições ambientais | |
| Temperatura Ambiente (Operacional) | -40 °C... 100 °C (dependendo da curva de desclassificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Testes Térmicos Grupo de Teste C | |
| Especificação de Controle | EN 60512-5-1:2003-01 do RUÍDO |
| Número de postagens testadas | 20 |
| Resistência ao isolamento | |
| Especificação de Controle | EN 60512-3-1:2003-01 do RUÍDO |
| Resistência de isolamento de postes vizinhos | > 5 MΩ |
| Distâncias Aéreas e Linhas de Fundo | |
| Especificação de Controle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de Isolamento | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | SIC 600 |
| Tensão de isolamento nominal (III/3) | 160 V |
| Classificação de Tensão por Resistência ao Impacto (III/3) | 2,5 kV |
| valor mínimo da distância no ar - campo não homogêneo (III/3) | 1,5 mm |
| valor mínimo de creepage (III/3) | 2 mm |
| Nota sobre a seção de conexões | Com um condutor conectado de 1,5 mm² (rígido). |
| Tensão de isolamento nominal (III/2) | 160 V |
| Tensão nominal de choque (III/2) | 2,5 kV |
| valor mínimo da distância no ar - campo não homogêneo (III/2) | 1,5 mm |
| valor mínimo de creepage (III/2) | 1,5 mm |
| Tensão de isolamento nominal (II/2) | 320 V |
| Tensão de resistência a choques elétricos (II/2) | 2,5 kV |
| Valor mínimo da distância no ar - campo não homogêneo (II/2) | 1,5 mm |
| valor mínimo de creepage (II/2) | 1,6 mm |
| Tipo de embalagem | Embalado em uma caixa |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 2 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 3.81 mm |
| Dimensão das conexões (EF006827) | 3.81 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.14 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.14 mm² |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
