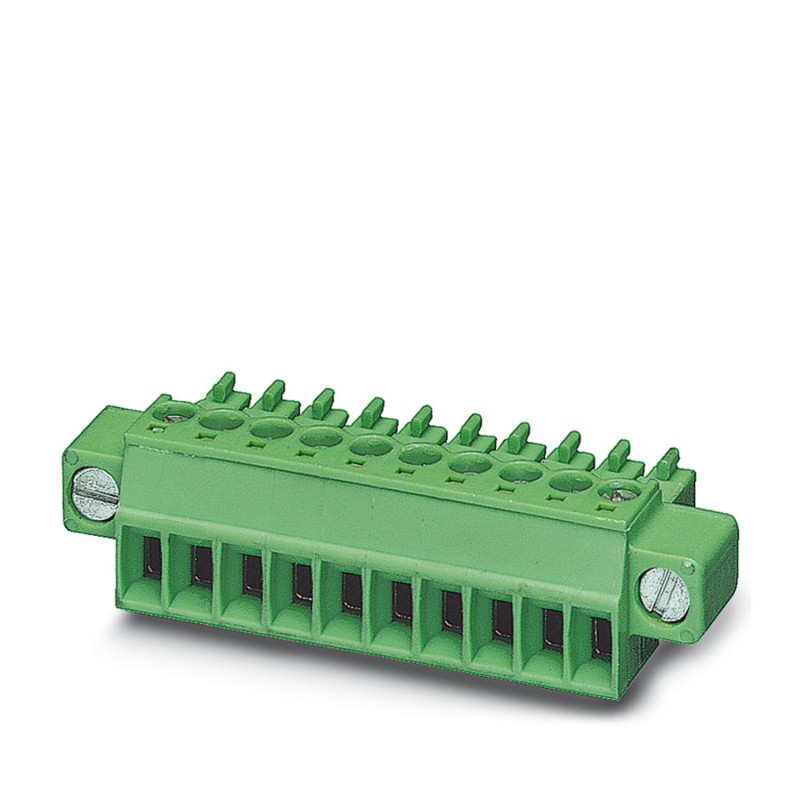

MC 1,5/ 2-STF-3,81 BD: +,- 1045912 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 1..
MC 1,5/ 2-STF-3,81 BD: +,-
1045912
PHOENIX_CONTACT
50
Conector de placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión nominal (III/2): 160 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: MC 1,5/..-STF, paso: 3,81 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON MC 1,5, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (tornillo), tipo de embalaje: empaquetado en caja
Conector de placa conductora, sección transversal nominal: 1,5 mm2, color: verde, corriente nominal: 8 A, voltaje de referencia (III/2): 160 V, superficie de contacto: Sn, tipo de contacto: conector hembra, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, rango de artículo: MC 1,5/.. -STF, paso de paso: 3,81 mm, tipo de conexión: Conexión de tornillo con anillo, superficie de tornillo: L ranura longitudinal, dirección de enchufamiento conductor/PCB: 0°, Sistema de enchufe: COMBICON MC 1.5, Bloqueo: Bloqueo de tornillo, Tipo de fijación: Brida de tornillo, Tipo de empaquetado: Empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Conector de placa conductora |
| Gama de productos | MC 1.5/.. -STF |
| Línea de productos | Conectores COMBICON S |
| Número de polos | 2 |
| Pasos | 3,81 milímetros |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Número de potenciales | 2 |
| Estado de la gestión de datos | |
| Revisión del artículo | 03 |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 160 V |
| Resistencia de contacto | 1,3 mΩ |
| Voltaje de referencia (III/3) | 160 V |
| Tensión nominal de resistencia a impactos (III/3) | 2,5 kV |
| Voltaje nominal (III/2) | 160 V |
| Voltaje de resistencia a impactos (III/2) | 2,5 kV |
| Voltaje de referencia (II/2) | 320 V |
| Voltaje de resistencia a descargas eléctricas (II/2) | 2,5 kV |
| Tecnología de conexión | |
| tipo | estándar |
| Sistema de Conectores | COMBICON MC 1,5 |
| Sección nominal | 1,5 mm² |
| Tipo de contacto | Conector hembra |
| Bloqueo | |
| Modo bloqueo | Bloqueo de tornillo |
| Brida de montaje | Brida de tornillo |
| Apriete | 0,3 Nm |
| Conexión de conductores | |
| Tipo de conexión | Conexión atornillada con anillo |
| Dirección de enchufe de conductor/PCB | 0 ° |
| Sección transversal del conductor rígido | 0,14 mm² ... 1,5 mm² |
| Sección de conductor blando | 0,14 mm² ... 1,5 mm² |
| Sección conductora. AWG | 28 ... 16 |
| Sección conductora blanda con tapa final, sin casquillo de plástico | 0,25 mm² ... 1,5 mm² |
| Sección de conductor blando con tapa y enchufe de plástico | 0,25 mm² ... 0,75 mm² |
| 2 conductores rígidos de la misma sección transversal | 0,08 mm² ... 0,5 mm² |
| 2 conductores flexibles de la misma sección transversal | 0,08 mm² ... 0,75 mm² |
| 2 conductores de la misma sección transversal, flexibles con tapa final de plástico sin manga | 0,25 mm² ... 0,34 mm² |
| 2 conductores flexibles de la misma sección transversal con doble broca y zócalo de plástico | 0,5 mm² ... 0,5 mm² |
| Plantilla a x b / diámetro | 2,4 mm x 1,5 mm / 1,6 mm |
| Longitud de extracción | 7 milímetros |
| Forma de transmisión de cabeza de tornillo | Ranura longitudinal (L) |
| Apriete | 0,22 Nm ... 0,25 Nm |
| Datos para bits sin collar aislante | |
| Herramienta de crimpado recomendada | 1212034 CRIMPFOX 6 |
| Datos para brocas con collar aislante | |
| Herramienta de crimpado recomendada | 1212034 CRIMPFOX 6 |
| Indicación del material - contacto | |
| nota | Cumple con WEEE/RoHS, libre de triquitas según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Calidad de la superficie | Enlatado por baño caliente |
| Punto de conexión de superficie metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Superficie metálica, área de contacto (capa superior) | Estaño (4 - 8 μm Sn) |
| Indicación de materiales - carcasa | |
| Colores (Estuches) | Verde (6021) |
| Material aislante | PAPÁ |
| Grupo de Aislamiento | Yo |
| CRI según IEC 60112 | 600 |
| Clase de inflamabilidad según la UL 94 | V0 |
| Clase de inflamabilidad del hilo incandescente GWFI según la norma EN 60695-2-12 | 850 |
| Temperatura de encendido por hilo incandescente GWIT según la norma EN 60695-2-13 | 775 |
| Temperatura de prueba de presión de bola según la norma EN 60695-10-2 | 125 °C |
| Dibujo en dimensiones |  |
| Pasos | 3,81 milímetros |
| Anchura [w] | 18,01 mm |
| Altura [h] | 11,1 milímetros |
| Longitud [l] | 16,1 milímetros |
| Reborde | |
| Apriete | 0,3 Nm |
| Investigación de daños y aflojamiento de conductores | |
| Especificación de control | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba exitosa |
| Control de tracción | |
| Especificación de control | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección transversal del conductor/tipo de conductor/fuerza de tracción, nominal/real | 0,14 mm² / rígido / > 7 N |
| 0,14 mm² / blanda / > 7 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / blanda / > 40 N | |
| Fuerzas de enchufe y reducción | |
| Especificación de control | DIN EN 60512-13-2:2006-11 |
| Resultado | Prueba exitosa |
| Número de ciclos | 25 |
| Fuerza de acoplamiento aproximada por polo | 6 N |
| Fuerza de remoción por poste aprox. | 4 N |
| Control de par | |
| Especificación de control | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resistencia de las inscripciones | |
| Especificación de control | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba exitosa |
| Polarización y keying | |
| Especificación de control | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba exitosa |
| Inspección visual | |
| Especificación de control | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba exitosa |
| Control dimensional | |
| Especificación de control | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba exitosa |
| Ensayo de resistencia a vibraciones | |
| Especificación de control | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de escaneo | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Tiempo de inspección por eje | 2,5 horas |
| Sensación de control | Ejes X, Y y Z |
| Prueba de por vida | |
| Especificación de control | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de resistencia a choques a nivel del mar | 2,95 kV |
| Resistencia al paso R1 | 1,3 mΩ |
| Resistencia al paso R2 | 1,5 mΩ |
| Número de ciclos de apareamiento | 25 |
| Resistencia al aislamiento de postes vecinos | > 5 MΩ |
| Climatizador | |
| Especificación de control | DIN EN ISO 6988:1997-03 |
| Susceptibilidad a la corrosión | 0,2 dm3Así que2Unos 300 DM3/40 °C/1 ciclo |
| Sensibilidad al calor | 100 °C/168 h |
| Tensión de resistencia a corriente alterna | 1,39 kV |
| Choques | |
| Especificación de control | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma de choque | Semi-sinusoidal |
| Aceleración | 30g |
| Duración de los shocks | 18 ms |
| Sensación de control | Ejes X, Y y Z (pos. y negativo) |
| Condiciones ambientales | |
| Temperatura ambiente (Operativo) | -40 °C... 100 °C (dependiendo de la curva de descalificación) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Pruebas térmicas Grupo de Pruebas C | |
| Especificación de control | DIN EN 60512-5-1:2003-01 |
| Número de postes probados | 20 |
| Resistencia al aislamiento | |
| Especificación de control | DIN EN 60512-3-1:2003-01 |
| Resistencia al aislamiento de postes vecinos | > 5 MΩ |
| Distancias aéreas y líneas traseras | |
| Especificación de control | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de Aislamiento | Yo |
| Resistencia a corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | SIC 600 |
| Tensión de aislamiento nominal (III/3) | 160 V |
| Tensión nominal de resistencia a impactos (III/3) | 2,5 kV |
| valor mínimo de distancia en el aire - campo no homogéneo (III/3) | 1,5 mm |
| valor mínimo de creepage (III/3) | 2 milímetros |
| Nota sobre la sección de conexiones | Con un conductor conectado de 1,5 mm² (rígido). |
| Tensión de aislamiento nominal (III/2) | 160 V |
| Voltaje de choque nominal (III/2) | 2,5 kV |
| valor mínimo de distancia en el aire - campo no homogéneo (III/2) | 1,5 mm |
| valor mínimo de creepage (III/2) | 1,5 mm |
| Tensión de aislamiento nominal (II/2) | 320 V |
| Voltaje de resistencia a descargas eléctricas (II/2) | 2,5 kV |
| Valor mínimo de distancia en el aire - campo no homogéneo (II/2) | 1,5 mm |
| valor mínimo de creepage (II/2) | 1,6 mm |
| Tipo de embalaje | Empaquetado en un cartón |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 2 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 3.81 mm |
| Dimensión modular de las conexiones (EF006827) | 3.81 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 8 A |
| Tensión nominal (EF000228) | 160 V |
| Picos de tensión nominal (EF002993) | 2.5 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
