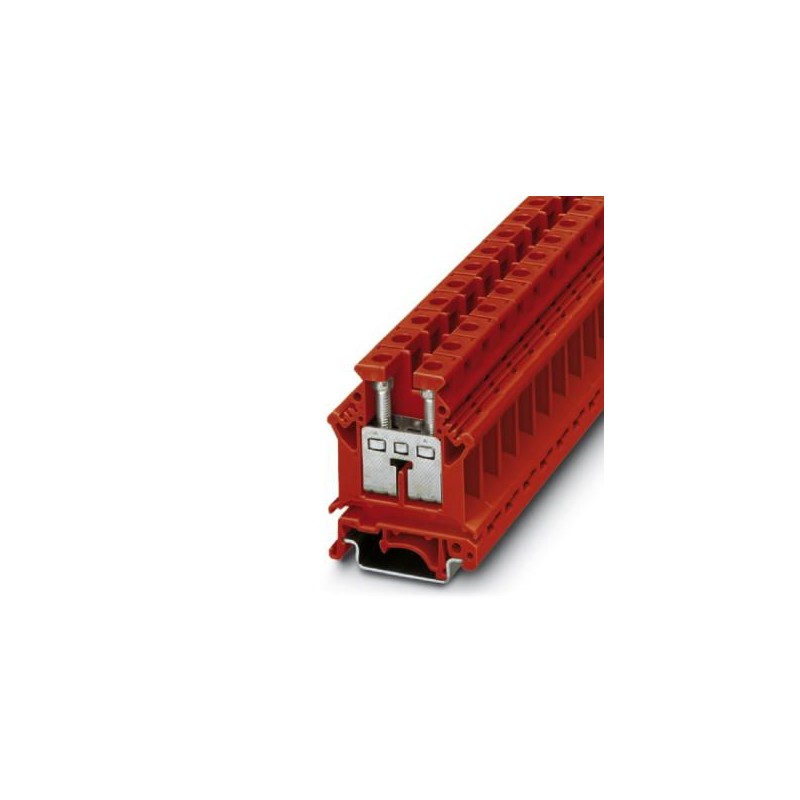

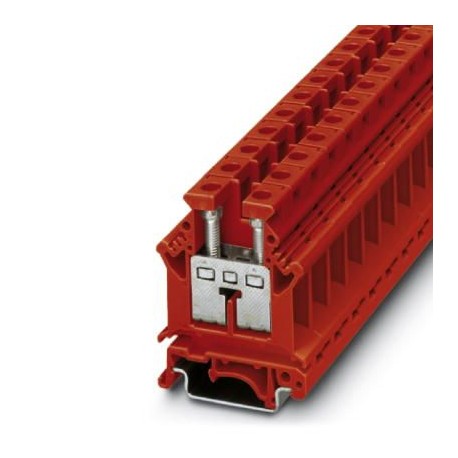

UK 16 N RD 3000571 PHOENIX CONTACT Borne de passagem
UK 16 N RD
3000571
PHOENIX_CONTACT
50
Borne de passagem
Terminal de passagem, tensão nominal: 800 V, corrente nominal: 76 A, número de ligações: 2, tipo de ligação: Ligação roscada, Secção de dimensionamento: 16 mm², secção de montagem: 2,5 mm² - 25 mm², classe de montagem: NS 35/7,5, NS 35/15, NS 32, cor: vermelho
Blocos de terminais > Terminal de conexão de passagem
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 3000571 |
|---|---|
| Quantidade de embalagem (VPE) | 50 Unid |
| Quantidade mínima de pedido | 50 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4055626139029 |
| Peso por unidade (exclusive embalagem) | 23,345 GRM |
| Número do imposto alfandegário | 85369010 |
| País de origem | CN (China) |
Geral
| Cor | vermelho |
|---|---|
| Material isolante | PA |
| Bitola nominal | 16 mm² |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Tensão de choque de dimensionamento | 8 kV |
| Grau de impurezas | 3 |
| Categoria de sobretensão | III |
| Grupo de material isolante | I |
| Potência de dissipação máxima com condição nominal | 2,43 W |
| Conexão conforme norma | IEC 60947-7-1 |
| Corrente nominal IN | 76 A |
| Corrente de carga máxima | 101 A (com bitola de condutor de 25 mm²) |
| Tensão UN | 800 V |
| Parede lateral aberta | Sim |
Dados de conexão
| Nota | Ponto do borne |
|---|---|
| Perfil do condutor rígido mín. | 2,5 mm² |
| Perfil do condutor rígido máx. | 25 mm² |
| Bitola do condutor flexível mín. | 4 mm² |
| Bitola do condutor flexível máx. | 16 mm² |
| Bitola do condutor AWG mín. | 14 |
| Bitola do condutor AWG máx. | 4 |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 16 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 1,5 mm² |
| Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 16 mm² |
| 2 condutores com o mesmo perfil rígido mín. | 1,5 mm² |
| 2 condutores com o mesmo perfil rígido máx | 6 mm² |
| 2 condutores com o mesmo perfil flexível mín. | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível máx | 4 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem colar de plástico mín. | 1,5 mm² |
| 2 condutores com o mesmo perfil flexível com AEH sem isolação de plástico máx. | 6 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico mín. | 0,75 mm² |
| 2 condutores com o mesmo perfil flexível com TWIN-AEH com isolação de plástico máx. | 10 mm² |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 11 mm |
| Pino calibrador | B7 |
| Rosca | M4 |
| Torque mín. | 1,5 Nm |
| Binário de arranque máx. | 1,8 Nm |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 4 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 1.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 2.5 mm² |
| Secção da ligação de cabo flexível (EF007343) | 1.5 mm² |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 800 V |
| Tipo de ligação elétrica 1 (EF002526) | Ligação com parafuso |
| Tipo de ligação elétrica 2 (EF002527) | Ligação com parafuso |
| Número de fixações por nível (EF002660) | 2 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
| Material do corpo isolante (EF007543) | Outro |
| Temperatura de operação (EF002393) | -60 °C |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 12.2 mm |
| Altura (EF000040) | 42.5 mm |
| Profundidade (EF000049) | 54 mm |
| Versão à prova de explosão 'Ex e' (EF008498) | Sim |
| Placa de fecho necessária (EF002525) | Sim |
| Cor (EF000007) | Vermelho |
| Níveis ligados internamente (EF002661) | Sim |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes |
|
