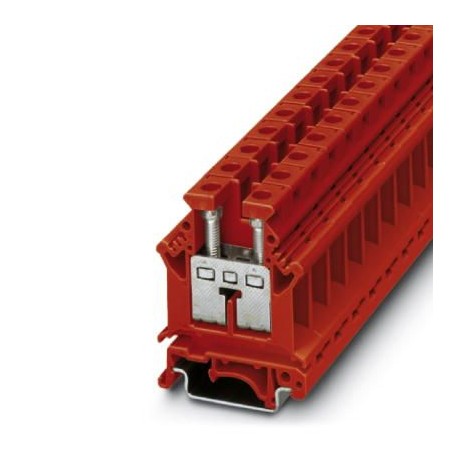

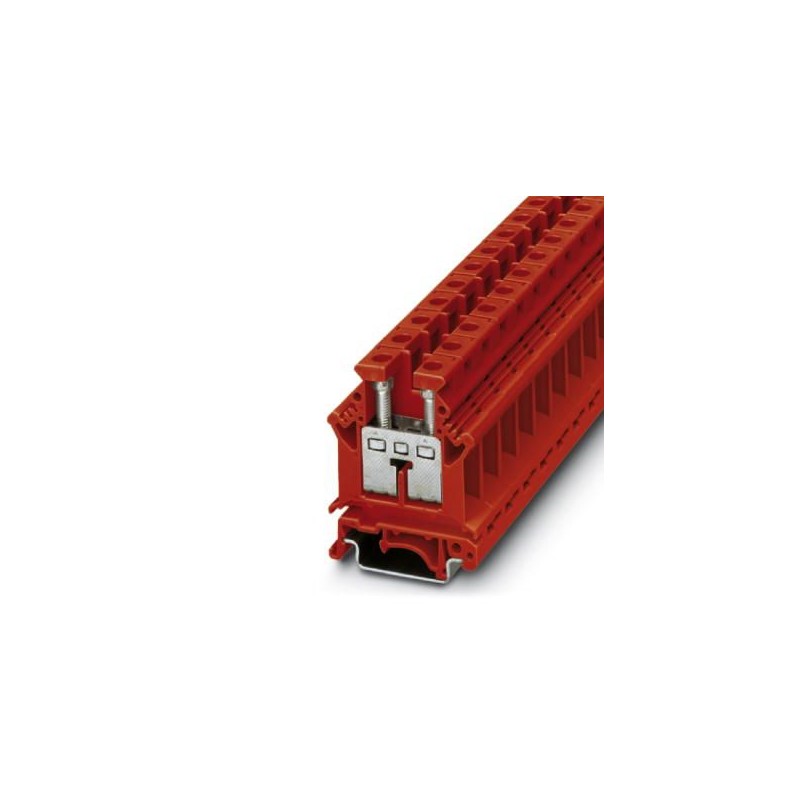

UK 16 N RD 3000571 PHOENIX CONTACT Borne de paso, tensión nominal: 800 V, corriente nominal: 76 A, número de..
UK 16 N RD
3000571
PHOENIX_CONTACT
50
Borne de paso, tensión nominal: 800 V, corriente nominal: 76 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 16 mm², sección: 2,5 mm² - 25 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: rojo
Bloques de terminales > Terminal de conexión de paso
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3000571 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1211 - |
| Cantidad de pedido mínima | 50 pcs |
| EAN | 4055626139029 |
| Peso por unidad (sin incluir el embalaje) | 23,345 g |
| Número de tarifa arancelaria | 85369010 |
Generalidades
| Color | rojo |
|---|---|
| Aislamiento | PA |
| Sección nominal | 16 mm² |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 2,43 W |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 76 A |
| Corriente de carga máxima | 101 A (con una sección de conductor de 25 mm²) |
| Tensión nominal UN | 800 V |
| Pared lateral abierta | Sí |
Dimensiones
| Longitud | 42,5 mm |
|---|---|
| Altura NS 35/7,5 | 54 mm |
| Altura NS 35/15 | 61,5 mm |
| Altura NS 32 | 59 mm |
| Anchura | 12,2 mm |
Datos de conexión
| Observación | Punto de embornaje |
|---|---|
| Sección de conductor rígido mín. | 2,5 mm² |
| Sección de conductor rígido máx. | 25 mm² |
| Sección de conductor flexible mín. | 4 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor AWG mín. | 14 |
| Sección de conductor AWG máx. | 4 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 16 mm² |
| 2 conductores con la misma sección, rígidos mín. | 1,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 10 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 11 mm |
| Calibre macho | B7 |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,5 Nm |
| Par de apriete máx. | 1,8 Nm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141120eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 4 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 1.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 2.5 mm² |
| Sección de conductor conectable (EF007343) | 1.5 mm² |
| Corriente nominal In (EF008250) | 76 A |
| Tensión nominal (EF000228) | 800 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de puntos de sujeción por piso (EF002660) | 2 |
| Apto para material del conductor (EF012572) | Aluminio/cobre |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Temperatura de operatividad (EF002393) | -60 °C |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 12.2 mm |
| Altura (EF000040) | 42.5 mm |
| Profundidad (EF000049) | 54 mm |
| Ejecución a prueba de explosión "Ex e" (EF008498) | Sí |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Rojo |
| Pisos puenteados internamente (EF002661) | Sí |
