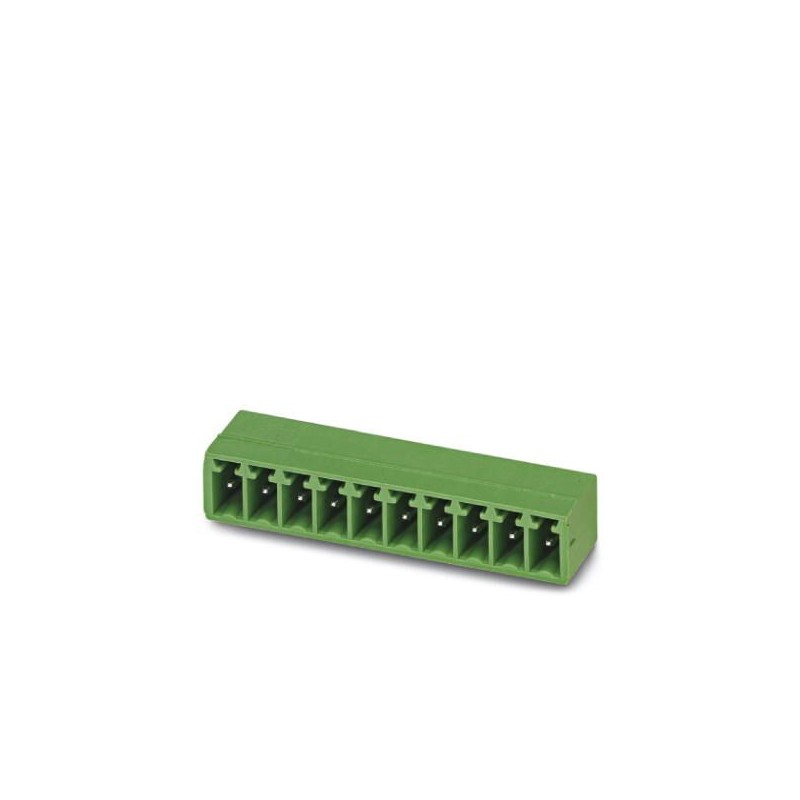

MC 1,5/16-G-3,5 AU 1948349 PHOENIX CONTACT Caixa básica da placa de circuito impresso, corrente nominal: 8 A.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MC 1,5/16-G-3,5 AU 1948349 PHOENIX CONTACT Caixa básica da placa de circuito impresso, corrente nominal: 8 A..

MC 1,5/16-G-3,5 AU

1948349

PHOENIX_CONTACT

100

Caixa básica da placa de circuito impresso, corrente nominal: 8 A, tensão de teste (III/2): 160 V, número de polos: 16, passo: 3,5 mm, cor: verde, superfície de contato: Ouro, montagem: Solda por onda

Caixa da base da placa de circuito impresso, seção nominal: 1,5 mm², cor: verde, corrente nominal: 8 A, tensão de dimensionamento (III/2): 160 V, superfície de contato: Ouro, tipo de contato: Macho, Número de potenciais: 16, Número de linhas: 1, Número de polos por linha: 16, número de conexões: 16, família de artigos: MC 1.5/.. -G, passo: 3,5 mm, montagem: Solda por onda, disposição dos pinos: Disposição linear dos pinos, comprimento dos pinos [P]: 3,4 mm, Stecksystem: MINI COMBICON, Bloqueio: sem, tipo de embalagem: caixa

Mais detalhes


Conectores PCB

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Caixa básica da placa de circuito impresso, corrente nominal: 8 A, tensão de teste (III/2): 160 V, número de polos: 16, passo: 3,5 mm, cor: verde, superfície de contato: Ouro, montagem: Solda por onda

Dados comerciais

Código do pedido1948349
Quantidade de embalagem (VPE)100 Unid
ObservaçãoProdução ligada a pedido (sem retirada)
GTIN4017918884116
Peso por unidade (exclusive embalagem)3,500 GRM
Número do imposto alfandegário85366930
País de origemDE (Alemanha)

Propriedades do artigo

Designação abreviadaHeader de passagem
Sistema de conexãoMINI COMBICON
Tipo de contatoPino
Família de produtosMC 1,5/..-G
Medida do passo3,5 mm
Número de pólos16
Tipo de montagemSolda por onda
Layout de pinosPinagem linear
Número de níveis1
Número de conexões16
Quantidade de potenciais16

Dados característicos elétricos

Corrente nominal8 A
Tensão de isolamento nominal (III/2)160 V
Tensão de teste (III/2)2,5 kV

Dados de material - contato

ObservaçãoConforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201
Material de contatoLiga de Cu
Condições da superfícieRevestimento seletivo
Superfície metálica da área de contato (camada de cobertura)Ouro (0,8 - 1,4 µm Au)
Superfície metálica da área de contato (camada intermédia)Níquel (2 - 3 µm Ni),
Superfície metálica da área de solda (camada de cobertura)Ouro (0,8 - 1,4 µm Au)
Superfície metálica da área de solda (camada intermédia)Níquel (2 - 3 µm Ni)

Dados de material - caixa

Material isolantePBT
Grupo de material isolanteIIIa
CTI conforme IEC 60112225
Classe de inflamabilidade conforme UL 94V0

Dados de medição para o produto

Medidas [ l ]9,2 mm
Largura [ w ]57,4 mm
Altura [ h ]10,65 mm
Medida do passo3,5 mm
Altura de construção (altura sem pino de solda)7,25 mm
Comprimento de pino [P]3,4 mm
Medidas do pino0,8 x 0,8 mm
Medida a52,5 mm

Indicações sobre a embalagem

Tipo de embalagemembalado em caixa de cartão
Unidade de embalagem100
Denominação das unidades de embalagemunidade

Condições ambiente

Temperatura ambiente (armazenamento/transporte)-40 °C ... 70 °C
Temperatura ambiente (montagem)-5 °C ... 100 °C
Temperatura ambiente (funcionamento)-40 °C (dependente da curva de redução de carga)

Conexão e métodos de ligação

Teste de danos e afrouxamento dos condutoresDIN EN 60999-1 (VDE 0609-1):2000-12
Aprovado no teste

Teste de tração

Teste de traçãoDIN EN 60999-1 (VDE 0609-1):2000-12
Aprovado no teste
Bitola do condutor / tipo de condutor / força de tração0,14 mm² / rígido / > 7 N
0,14 mm² / flexível / > 7 N
1,5 mm² / rígido / > 40 N
1,5 mm² / flexível / > 40 N

Ensaios mecânicos conforme norma

Inspeção visualAprovado no teste DIN EN 60512-1-1:2003-01
Inspeção dimensionalAprovado no teste DIN EN 60512-1-2:2003-01
Resistência das inscriçõesAprovado no teste DIN EN 60068-2-70:1996-07
ResultadoAprovado no teste
Especificação de testeDIN EN 60512-13-2:2006-11
Número de ciclos100
Força de inserção por polo aprox.5 N
Força de tração por polo aprox.3 N
Polarização e codificaçãoAprovado no teste DIN EN 60512-13-5:2006-11
ResultadoAprovado no teste
Especificação de testeDIN EN 60512-15-1:2009-03
Força de teste por polo20 N

Espaços de ar e de fuga

Grupo de material isolanteIIIa
Tensão de isolamento nominal (III/3)160 V
Tensão de isolamento nominal (III/2)160 V
Tensão de isolamento nominal (II/2)250 V
Tensão de teste (III/3)2,5 kV
Tensão de teste (III/2)2,5 kV
Tensão de teste (II/2)2,5 kV

Curvas de capacidade de condução de corrente/redução de carga

Diagrama

Testes mecânicos (A)

Força de inserção por polo aprox.5 N
Força de tração por polo aprox.3 N
Requisito de irreversibilidade ao encaixar >20 NAprovado no teste
Requisito de suporte de contato em utilização >20 NAprovado no teste

Testes de vida útil (B)

Especificação de testeDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Resistência de passagem R11 mΩ
Ciclos de encaixe100
Resistência de passagem R21 mΩ
Tensão suportável de impulso ao nível do mar2,95 kV
Tensão alternada suportável1,39 kV
Resistência de isolamento de polos adjacentes> 1 GΩ

Testes climáticos (D)

Especificação de testeDIN EN ISO 6988:1997-03
Estresse por frio-40 °C/2 h
Estresse por calor100 °C/168 h
Estresse por corrosão1,0 dm3SO2em 300 dm3/40 °C/3 ciclos
Tensão suportável de impulso ao nível do mar2,95 kV
Tensão alternada suportável1,39 kV

Testes ambientais e de vida útil (E)

Especificação de testeDIN EN 61984 (VDE 0627):2009-11
Resultado Grau de proteção Código IPProteção contra toque de dedos com sonda de teste IP20

Environmental Product Compliance

China RoHSPeríodo para uso previsto: ilimitado = EFUP-e
Sem substâncias perigosas acima dos valores limite

Classificações

eCl@ss

eCl@ss 4.0272607xx
eCl@ss 4.127260701
eCl@ss 5.027260701
eCl@ss 5.127260700
eCl@ss 6.027260700
eCl@ss 7.027440402
eCl@ss 8.027440402
eCl@ss 9.027440402

ETIM

ETIM 3.0EC001121
ETIM 5.0EC002637
ETIM 6.0EC002637
ETIM 7.0EC002637

UNSPSC

UNSPSC 6.0130211810
UNSPSC 7.090139121409
UNSPSC 1139121409
UNSPSC 12.0139121409
UNSPSC 13.239121409
