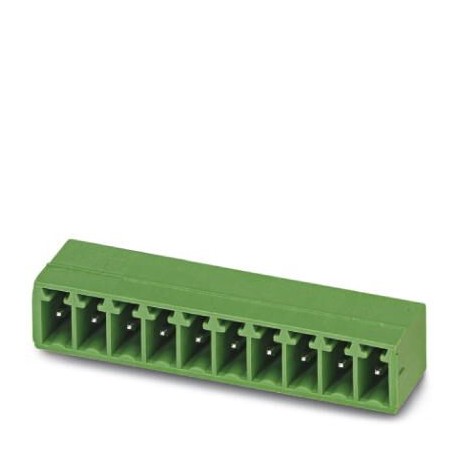

MC 1,5/16-G-3,5 AU 1948349 PHOENIX CONTACT Carcasa base placa de circuito impreso, corriente nominal: 8 A, t..
MC 1,5/16-G-3,5 AU
1948349
PHOENIX_CONTACT
100

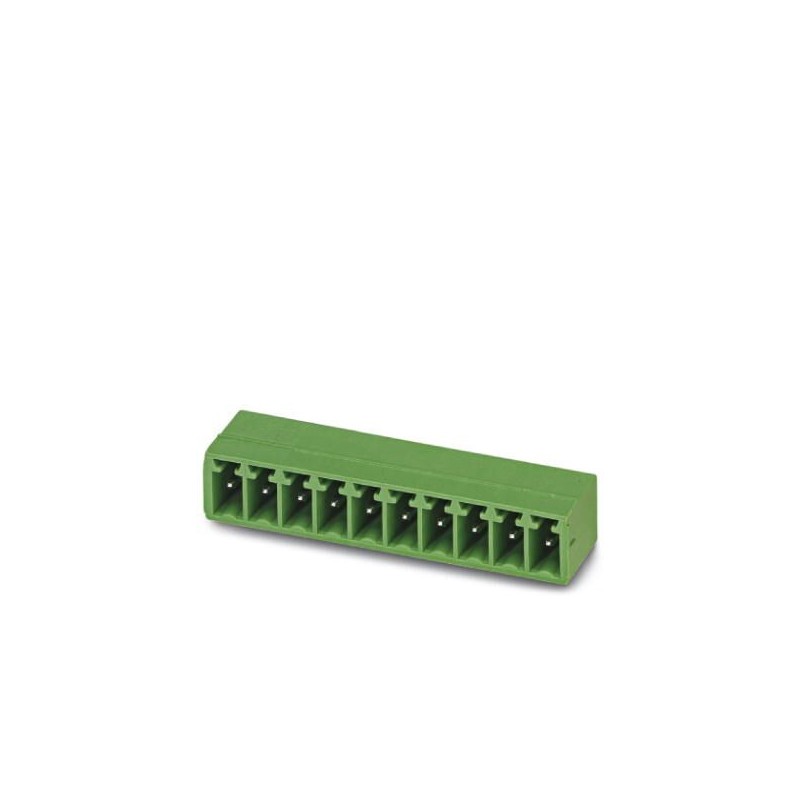

Carcasa base placa de circuito impreso, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 16, paso: 3,5 mm, color: verde, superficie contactos: Oro, montaje: Soldadura por ola
Carcasa base placa de circuito impreso, sección nominal: 1,5 mm², color: verde, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, superficie contactos: Oro, tipo de contacto: Macho, Número de potenciales: 16, Número de filas: 1, Número de polos por fila: 16, número de conexiones: 16, familia de artículos: MC 1,5/..-G, paso: 3,5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,4 mm, Stecksystem: MINI COMBICON, Bloqueo: sin, tipo de embalaje: empaquetado en caja
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Carcasa base placa de circuito impreso, corriente nominal: 8 A, tensión de dimensionamiento (III/2): 160 V, número de polos: 16, paso: 3,5 mm, color: verde, superficie contactos: Oro, montaje: Soldadura por ola
Datos mercantiles
| Clave de pedido | 1948349 |
|---|---|
| Unidad de embalaje | 100 pcs |
| Clave de venta | AAAECA - |
| Cantidad de pedido mínima | 100 pcs |
| EAN | 4017918884116 |
| Peso por unidad (sin incluir el embalaje) | 3,500 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Propiedades del artículo
| Abreviatura | Carcasa pasamuros |
|---|---|
| Sistema enchufable | MINI COMBICON |
| Tipo de contacto | Macho |
| Familia de artículos | MC 1,5/..-G |
| Paso | 3,5 mm |
| Número de polos | 16 |
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
| Número de pisos | 1 |
| Número de conexiones | 16 |
| Número de potenciales | 16 |
Datos característicos eléctricos
| Corriente asignada | 8 A |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | Revestimiento selectivo |
| Superficie de metal área de contacto (capa superior) | Oro (0,8 - 1,4 µm Au) |
| Superficie de metal área de contacto (capa intermedia) | Níquel (2 - 3 µm Ni), |
| Superficie de metal área de soldadura (capa superior) | Oro (0,8 - 1,4 µm Au) |
| Superficie de metal área de soldadura (capa intermedia) | Níquel (2 - 3 µm Ni) |
Datos del material - carcasa
| Aislamiento | PBT |
|---|---|
| Grupo material aislante | IIIa |
| CTI según IEC 60112 | 225 |
| Clase de combustibilidad según UL 94 | V0 |
Dimensiones del producto
| Longitud [ l ] | 9,2 mm |
|---|---|
| Anchura [ w ] | 57,4 mm |
| Altura [ h ] | 10,65 mm |
| Paso | 3,5 mm |
| Altura de construcción (altura sin espiga de soldadura) | 7,25 mm |
| Longitud del pin [P] | 3,4 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Media a | 52,5 mm |
Indicaciones de embalaje
| Tipo de embalaje | empaquetado en caja |
|---|---|
| Unidad de embalaje | 100 |
| Denominación Unidades de embalaje | Unidades |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (servicio) | -40 °C (en función de la curva derating) |
Conexión y método de conexión
| Comprobación de daños en los conductores y de aflojamiento | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada |
Ensayo de tracción
| Ensayo de tracción | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prueba aprobada | |
| Sección de conductor / tipo de conductor / fuerza de tracción | 0,14 mm² / rígido / > 7 N |
| 0,14 mm² / flexible / > 7 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / flexible / > 40 N |
Ensayos mecánicos según las normas
| Control visual | Prueba aprobada DIN EN 60512-1-1:2003-01 |
|---|---|
| Comprobación de dimensiones | Prueba aprobada DIN EN 60512-1-2:2003-01 |
| Resistencia de impresiones | Prueba aprobada DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba aprobada |
| Especificación del ensayo | DIN EN 60512-13-2:2006-11 |
| Número de ciclos | 100 |
| Fuerza al enchufar por polo aprox. | 5 N |
| Fuerza al desenchufar por polo aprox. | 3 N |
| Polarización y codificación | Prueba aprobada DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba aprobada |
| Especificación del ensayo | DIN EN 60512-15-1:2009-03 |
| Fuerza de ensayo por polo | 20 N |
Líneas de fuga y espacios de aire
| Grupo material aislante | IIIa |
|---|---|
| Tensión de aislamiento de dimensionamiento (III/3) | 160 V |
| Tensión de aislamiento de dimensionamiento (III/2) | 160 V |
| Tensión de aislamiento de dimensionamiento (II/2) | 250 V |
| Tensión transitoria de dimensionamiento (III/3) | 2,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
Curvas de capacidad de corriente / curvas derating
| Diagrama |
|---|
Ensayos mecánicos (A)
| Fuerza al enchufar por polo aprox. | 5 N |
|---|---|
| Fuerza al desenchufar por polo aprox. | 3 N |
| Requisito de imposibilidad de confusión al conectar >20 N | Prueba aprobada |
| Portacontactos utilizado exigencia >20 N | Prueba aprobada |
Comprobaciones de resistencia (B)
| Especificación del ensayo | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
|---|---|
| Resistencia de contacto R1 | 1 mΩ |
| Ciclos de enchufe | 100 |
| Resistencia de contacto R2 | 1 mΩ |
| Tensión de choque soportable a nivel del mar | 2,95 kV |
| Tensión alterna soportable | 1,39 kV |
| Resistencia de aislamiento Polos contiguos | > 1 GΩ |
Ensayos climático (D)
| Especificación del ensayo | DIN EN ISO 6988:1997-03 |
|---|---|
| Esfuerzo por frío | -40 °C/2 h |
| Esfuerzo térmico | 100 °C/168 h |
| Fatiga por corrosión | 1,0 dm3SO2en 300 dm3/40 °C/3 ciclos |
| Tensión de choque soportable a nivel del mar | 2,95 kV |
| Tensión alterna soportable | 1,39 kV |
Comprobaciones medioambientales y de resistencia (E)
| Especificación del ensayo | DIN EN 61984 (VDE 0627):2009-11 |
|---|---|
| Resultado Grado de protección Código IP | Protección frente al contacto de los dedos con dedos de prueba IP20 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
