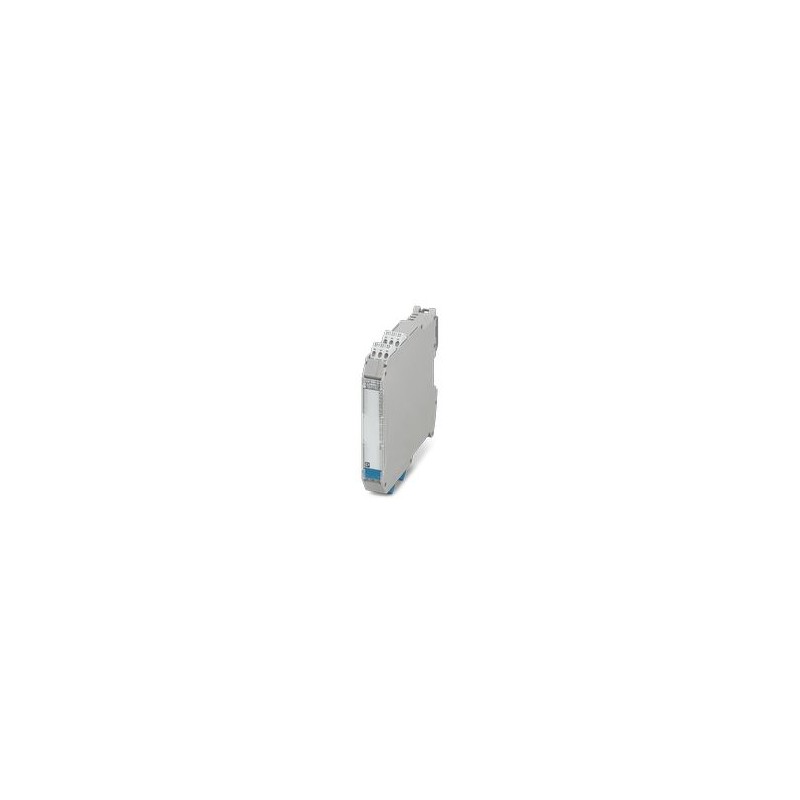

MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 PHOENIX CONTACT O transmissor de separação EX i-Output separa e transfer.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 PHOENIX CONTACT O transmissor de separação EX i-Output separa e transfer..

MACX MCR-EX-AP-IDS-2I-2I-LP

1291963

PHOENIX_CONTACT

O transmissor de separação EX i-Output separa e transfere sinais de 0mA/4mA... 20 mA com segurança intrínseca na zona Ex. Adequado para detectores de incêndio e gás. Com transparência HART, tensão em vazio: 25 V, Configuração padrão, Alimentado por loop, Separação de 4 vias, Nível de integridade de segurança (SIL, IEC 61508): 3, Conexão a parafuso

Ex i, Transmissor de Separação de Saída separa e transfere sinais de 0 mA/4 mA... 20 mA com segurança intrínseca na zona Ex. Adequado para detectores de incêndio e gás. Com transparência HART, tensão sem carga: 25 V, alimentado por loop, espaçamento de 4 vias, nível de integridade de segurança (SIL, IEC61508): 3, conexão de parafuso

O isolador Ex i-Output isola e transmite 0 mA / 4 mA ... Sinais de 20 mA com segurança intrínseca em áreas potencialmente explosivas. Adequado para detectores de incêndio e gás. HART transparente, tensão sem carga: 25 V, configuração padrão, alimentação por loop, isolamento de 4 vias, nível de integridade de segurança (SIL, IEC 61508): 3, conexão a parafuso

Mais detalhes


Sensores > Amplificador de isolamento

Interface

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $584.37
Preço unitário: $584.37
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
anotações
GeralPrecisão, normalmente especificada como uma porcentagem da faixa de medição (20 mA) em Un, 23°C
GeralAs condições de instalação influenciam a temperatura ambiente.
Consulte o manual de instruções.
Propriedades do produto
Tipo de produtoCondicionador de sinal de saída
família de produtosMACX Analógico
Nº de canais2
Propriedades Elétricas
Nº de canais2
Isolamento elétricoIsolamento de 4 vias
Erro de linearidade≤ 0,25% (sob carga = 0 Ω)
Comportamento de transmissão de sinalEntrada = Saída
Coeficiente de Temperatura Típico≤ 0,1% (10K)
Proteção contra polaridade reversasim
Isolamento elétrico IEC/EN 60079-11 entrada/saída
Regras/regulamentosIEC/EN 60079-11
Tensão de isolamento nominal375 VPP
Saída de isolamento elétrico 1 / saída 2
Tensão de teste350 V (50 Hz, 60 seg.)
Entrada de isolamento elétrico 1 / Entrada 2
Tensão de teste500 V (50 Hz, 60 seg.)
abastecimento
Faixa de tensão de alimentaçãoAlimentado por loop, sem necessidade de alimentação externa
Dissipação de energia≤ 0,2 W (a 20 mA, por canal)
≤ 0,6 W (a 40 mA, por canal)
Dados de entrada
Sinal: Corrente
Número de Inscrições2
Sinal de entrada atual0 mA ... 20 mA
4 mA ... 20 mA (com HART)
0 mA ... 40 mA (área funcional)
Queda de tensão1 V (constante)
Dados de saída
Sinal: Corrente
Descrição da saídaIntrinsecamente seguro
Número de saídas2
Sinal de saída de corrente0 mA ... 20 mA
4 mA ... 20 mA (com HART)
0 mA ... 40 mA (área funcional)
Carregamento/Saída Saída de corrente de carregamento≤ 800 Ω (20 mA)
Tensão sem carga25 V
Detecção de falha de linha0 mA (quebra de linha)
≤ 1 mA (comportamento da corrente de entrada)
Dados de conexão
Seção transversal AWG(convertido de acordo com IEC)
Método de conexãoConexão de parafuso
Comprimento de extração7 milímetros
fioM3
Seção transversal do condutor rígido0,2 mm² ... 2,5 mm²
Seção transversal flexível do condutor0,2 mm² ... 2,5 mm²
Seção transversal do condutor AWG24 ... 14
Ex Dados
Instalação Ex (EPL)Gc
Circuitos Ex i (EPL)Ga
Dá
Mãe
Dados de segurança
Indutância interna máx. Leuinsignificante
Capacitância interna de Ceuinsignificante
Tensão de saída Uou25 V
Corrente de saída Iou99 mA
Potência de saída Pou613 mW
Tensão máxima relacionada à segurança Um253 V CA
IIA (Circuito Único): Indutividade Externa Max.ou/ Capacitância externa Cou28 mH / 2,97 μF
IIB (Circuito Único): Indutividade Externa Max.ou/ Capacitância externa Cou11 mH / 840 nF
IIC (Circuito Único): Indutividade Externa Max.ou/ Capacitância externa Cou2,5 mH / 110 nF
I (circuito único): Indutividade externa máx.ou/ Capacitância externa Cou46 mH / 4,87 μF
Interfaces
Comunicação de dados (bypass)
Protocolos suportadosHART transparente
Dimensões
Desenho dimensionalkrbhdfxwui.jpg
largo17,5 mm
altura112,5 milímetros
profundidade113,7 milímetros
Profundidade NS 35/7.5114,5 mm (Montado em trilho DIN NS 35/7,5 de acordo com EN 60715)
Especificações do material
Classificação de inflamabilidade de acordo com UL 94V0
Material habitacionalPoliamida (PA 6.6)
Condições ambientais e da vida real
Condições ambientais
Grau de proteçãoIP20 (Blocos de terminais)
IP30 (Alojamento)
Temperatura Ambiente (Operacional)-20 °C ... 70 ° C (dispositivo autônomo: qualquer posição de montagem)
-20 °C ... 70°C (Montagem em grupo: trilho DIN vertical sem circulação de ar)
-20 °C ... 70 ° C (Montagem em grupo: trilho DIN vertical com circulação de ar)
-20 °C ... 70 °C (montagem em grupo: trilho DIN horizontal sem circulação de ar)
-20 °C ... 70 ° C (Montagem de Grupo: Trilho DIN Horizontal com Circulação de Ar)
Temperatura Ambiente (Armazenamento/Transporte)-40 °C ... 80 °C
altitude≤ 2000 m
Umidade permitida (operação)≤ 95% (sem condensação)
Aprovações
ATEX
Identificação II (1) G [ex ia Ga] CII
 II (1) D [Ex ia da] IIIC
 II 3 (1) G ex nA [ia Ga] IIC T4 Gc
 I (M1) [Ex ia Ma] I
IECEx
Identificação[Ex ia Ga] CII
[Ex ia da] IIIC
Ex nA [ia Ga] IIC T4 Gc
[Ex ia ma] Eu
Nível de integridade de segurança (SIL, IEC 61508)
Identificação3
Dados da EMC
Compatibilidade eletromagnéticaTestado de acordo com as seguintes normas e regulamentos: EN 61326-1 Para uso industrial, NAMUR NE 21
Regras e Regulamentos
Isolamento elétricoIsolamento de 4 vias
montagem
Tipo de montagemNS 35/15, NS 35/7,5
Posição de montagemvertical, horizontal

ETIM for 1291963 Sensores (EC002653)
Característica Valor
Número de faixas de entrada -60 mV ... +60 mV (EF006927) 0
Número de faixas de entrada -100 mV ... +100 mV (EF006912) 0
Número de faixas de entrada -300 mV ... +300 mV (EF006920) 0
Número de faixas de entrada -500 mV ... +500 mV (EF006926) 0
Número de faixas de entrada -1 V ... +1 V (EF006906) 0
Número de faixas de entrada -2 V ... +2 V (EF006913) 0
Número de faixas de entrada -2,5 V ... +2,5 V (EF006915) 0
Número de faixas de entrada -5 V ... +5 V (EF006923) 0
Número de faixas de entrada -10 V ... +10 V (EF006909) 0
Número de faixas de entrada -20 V ... +20 V (EF006917) 0
Número de faixas de entrada 0 mV ... 60 mV (EF006905) 0
Número de faixas de entrada 0 mV ... 100 mV (EF006893) 0
Número de faixas de entrada 0 mV ... 200 mV (EF006898) 0
Número de faixas de entrada 0 mV ... 300 mV (EF006901) 0
Número de faixas de entrada 0 mV ... 500 mV (EF006904) 0
Número de faixas de entrada 0 V ... 1 V (EF006890) 0
Número de faixas de entrada 0 V ... 2 V (EF006894) 0
Número de faixas de entrada 0 V ... 2,5 V (EF006895) 0
Número de faixas de entrada 0 V ... 5 V (EF006903) 0
Número de faixas de entrada 0 V ... 10 V (EF006892) 0
Número de faixas de entrada 0 V ... 20 V (EF006897) 0
Número de faixas de entrada 0 V ... 24 V (EF006899) 0
Número de faixas de entrada 0 V ... 30 V (EF006900) 0
Número de faixas de entrada 1 V ... 5 V (EF006907) 0
Número de faixas de entrada 2 V ... 10 V (EF006914) 0
Número de faixas de entrada +5 V ... -5 V (EF006889) 0
Número de faixas de entrada +10 V ... -10 V (EF006888) 0
Número de faixas de entrada 5 V ... 0 V (EF006924) 0
Número de faixas de entrada 5 V ... 1 V (EF006925) 0
Número de faixas de entrada 10 V ... 0 V (EF006910) 0
Número de faixas de entrada 10 V ... 2 V (EF006911) 0
Número de faixas de entrada 0 mA ... 5 mA (EF006902) 0
Número de faixas de entrada 0 mA ... 10 mA (EF006891) 0
Número de faixas de entrada 0 mA ... 20 mA (EF006896) 0
Número de faixas de entrada 4 mA ... 20 mA (EF006921) 0
Número de faixas de entrada -5 mA ... +5 mA (EF006922) 0
Número de faixas de entrada -10 mA ... +10 mA (EF006908) 0
Número de faixas de entrada -20 mA ... +20 mA (EF006916) 0
Número de faixas de entrada 20 mA ... 0 mA (EF006918) 0
Número de faixas de entrada 20 mA ... 4 mA (EF006919) 0
Número de faixas de saída -60 mV ... +60 mV (EF006880) 0
Número de faixas de saída -100 mV ... +100 mV (EF006865) 0
Número de faixas de saída -300 mV ... +300 mV (EF006873) 0
Número de faixas de saída -500 mV ... +500 mV (EF006879) 0
Número de faixas de saída -1 V ... +1 V (EF006859) 0
Número de faixas de saída -2 V ... +2 V (EF006866) 0
Número de faixas de saída -2,5 V ... +2,5 V (EF006868) 0
Número de faixas de saída -5 V ... +5 V (EF006876) 0
Número de faixas de saída -10 V ... +10 V (EF006862) 0
Número de faixas de saída -20 V ... +20 V (EF006870) 0
Número de faixas de saída 0 mV ... 60 mV (EF006858) 0
Número de faixas de saída 0 mV ... 100 mV (EF006846) 0
Número de faixas de saída 0 mV ... 200 mV (EF006851) 0
Número de faixas de saída 0 mV ... 300 mV (EF006854) 0
Número de faixas de saída 0 mV ... 500 mV (EF006857) 0
Número de faixas de saída 0 V ... 1 V (EF006843) 0
Número de faixas de saída 0 V ... 2 V (EF006847) 0
Número de faixas de saída 0 V ... 2,5 V (EF006848) 0
Número de faixas de saída 0 V ... 5 V (EF006856) 0
Número de faixas de saída 0 V ... 10 V (EF006845) 0
Número de faixas de saída 0 V ... 20 V (EF006850) 0
Número de faixas de saída 0 V ... 24 V (EF006852) 0
Número de faixas de saída 0 V ... 30 V (EF006853) 0
Número de faixas de saída 1 V ... 5 V (EF006860) 0
Número de faixas de saída 2 V ... 10 V (EF006867) 0
Número de faixas de saída +5 V ... -5 V (EF006842) 0
Número de faixas de saída +10 V ... -10 V (EF006841) 0
Número de faixas de saída 5 V ... 0 V (EF006877) 0
Número de faixas de saída 5 V ... 1 V (EF006878) 0
Número de faixas de saída 10 V ... 0 V (EF006863) 0
Número de faixas de saída 10 V ... 2 V (EF006864) 0
Número de faixas de saída 0 mA ... 5 mA (EF006855) 0
Número de faixas de saída 0 mA ... 10 mA (EF006844) 0
Número de faixas de saída 0 mA ... 20 mA (EF006849) 0
Número de faixas de saída 4 mA ... 20 mA (EF006874) 0
Número de faixas de saída -5 mA ... +5 mA (EF006875) 0
Número de faixas de saída -10 mA ... +10 mA (EF006861) 0
Número de faixas de saída -20 mA ... +20 mA (EF006869) 0
Número de faixas de saída 20 mA ... 0 mA (EF006871) 0
Número de faixas de saída 20 mA ... 4 mA (EF006872) 0
Número de canais (EF000259) 2
Saída de mensagem de mau funcionamento (EF007499) Não
Intrinsecamente seguro de acordo com a norma EN 60947-5-6 NAMUR (EF007112) Não
Altura (EF000040) 112.5 mm
Largura (EF000008) 17.5 mm
Profundidade (EF000049) 113.7 mm
Carga (EF007096) 800 Ohm
Temperatura de operação (EF002393) -20 °C
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Método de montagem (EF000003) Calha de suporte com montagem de encaixe
Grau de proteção (IP) (EF005474) IP20
