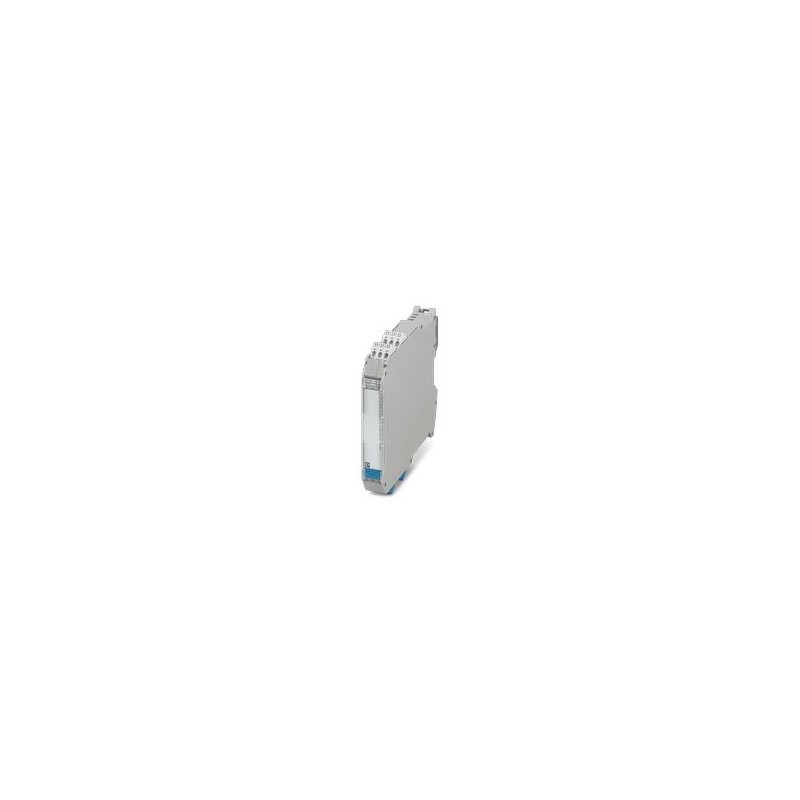

MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 PHOENIX CONTACT Il trasmettitore di separazione EX i-Output separa e tra.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 PHOENIX CONTACT Il trasmettitore di separazione EX i-Output separa e tra..

MACX MCR-EX-AP-IDS-2I-2I-LP

1291963

PHOENIX_CONTACT

Il trasmettitore di separazione EX i-Output separa e trasferisce i segnali 0mA/4mA... 20 mA con sicurezza intrinseca nella zona Ex. Adatto per rivelatori di incendio e gas. Con trasparenza HART, tensione a vuoto: 25 V, configurazione standard, alimentazione ad anello, separazione a 4 vie, Livello di integrità della sicurezza (SIL, IEC 61508): 3, Collegamento a vite

Ex i, Output Separation Transmitter separa e trasferisce segnali 0 mA/4 mA... 20 mA con sicurezza intrinseca nella zona Ex. Adatto per rivelatori di incendio e gas. Con trasparenza HART, tensione a vuoto: 25 V, alimentazione ad anello, distanza tra le 4 vie, Safety Integrity Level (SIL, IEC61508): 3, Collegamento a vite

Ex i-Il trasformatore di isolamento d'uscita separa e trasmette a sicurezza intrinseca segnali di 0 mA / 4 mA ... 20 mA nella zona Ex. Adatto a rilevatori d'incendio e di gas. trasparenza HART, tensione a vuoto: 25 V, Configurazione standard, Loop Powered, Separazione a 4 vie, Safety Integrity Level (SIL, IEC 61508): 3, Connessione a vite

Maggiori dettagli


sensori > amplificatore di isolamento

Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $583.01
Prezzo unitario: $583.01
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici
Note
Note generaliPrecisione, dati tipici in % dell'intervallo di misurazione (20 mA) a UN, 23 °C
Note generaliLe condizioni di installazione influiscono sulla temperatura ambiente.
Osservare le istruzioni per l'uso.
Caratteristiche articolo
Tipo di prodottoIsolat. galv. per segnali anal. d'uscita
Famiglia di prodottiMACX Analog
Numero di canali2
Caratteristiche elettriche
Numero di canali2
Isolamento galvanicoSeparazione a 4 vie
Errore di trasmissione≤ 0,25 % (con carico = 0 Ω)
Comportamento di trasmissione del segnaleIn = Out
Coefficiente termico tipico≤ 0,1 % (10 K)
Protezione contro inversione polaritàsì
Isolamento galvanico Ingresso/uscita IEC/EN 60079-11
Norme/DisposizioniIEC/EN 60079-11
Tensione di isolamento nominale375 VPP
Isolamento galvanico Uscita 1/uscita 2
Tensione di prova350 V (50 Hz, 60 s)
Isolamento galvanico Ingresso 1 / Ingresso 2
Tensione di prova500 V (50 Hz, 60 s)
Alimentazione
Range tensione di alimentazioneautoalimentato in loop, non è necessaria alcuna alimentazione esterna
Potenza dissipata≤ 0,2 W (con 20 mA, per canale)
≤ 0,6 W (con 40 mA, per canale)
Dati di ingresso
Segnale: Corrente
Numero ingressi2
Segnale d'ingresso, corrente0 mA ... 20 mA
4 mA ... 20 mA (con HART)
0 mA ... 40 mA (Area funzionale)
Caduta di tensione1 V (costante)
Dati di uscita
Segnale: Corrente
Descrizione dell'uscitaa sicurezza intrinseca
Numero uscite2
Segnale d'uscita, corrente0 mA ... 20 mA
4 mA ... 20 mA (con HART)
0 mA ... 40 mA (Area funzionale)
Carico/carico di uscita uscita di corrente≤ 800 Ω (20 mA)
Tensione a vuoto25 V
Riconoscimento guasto linea0 mA (Interruzione di linea)
≤ 1 mA (Comportamento della corrente di ingresso)
Dati di collegamento
Sezione conduttore AWG(convertito secondo IEC)
CollegamentoConnessione a vite
Lunghezza di spelatura7 mm
FilettaturaM3
Sezione conduttore rigida0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 14
Dati EX
Installazione Ex (EPL)Gc
Circuiti Ex i (EPL)Ga
Da
Ma
Dati tecnici di sicurezza
Induttanza interna max. Litrascurabile
Capacità interna max. Citrascurabile
Max. tensione d’uscita Uo25 V
Max. corrente in uscita Io99 mA
Max. potenza in uscita Po613 mW
Tensione massima di sicurezza Um253 V AC
IIA (circuito di corrente semplice): Max. induttività esterna Lo/ Max. capacità esterna Co28 mH / 2,97 µF
IIB (circuito di corrente semplice): Max. induttività esterna Lo/ Max. capacità esterna Co11 mH / 840 nF
IIC (circuito di corrente semplice): Max. induttività esterna Lo/ Max. capacità esterna Co2,5 mH / 110 nF
I (circuito di corrente semplice): Max. induttività esterna Lo/ Max. capacità esterna Co46 mH / 4,87 µF
Interfacce
Comunicazione dati (bypass)
Protocollitrasparenza HART
Dimensioni
Disegno quotatokrbhdfxwui.jpg
Larghezza17,5 mm
Altezza112,5 mm
Profondità113,7 mm
Profondità NS 35/7,5114,5 mm (agganciato su guida DIN NS 35/7,5 a norma EN 60715)
Indicazioni materiale
Classe di combustibilità a norma UL 94V0
Materiale custodiapoliammide (PA 6,6)
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP20 (Morsetti)
IP30 (Custodia)
Temperatura ambiente (esercizio)-20 °C ... 70 °C (Dispositivo singolo: posizione di installazione a piacere)
-20 °C ... 70 °C (Montaggio in gruppo: guida DIN verticale senza circolazione dell'aria)
-20 °C ... 70 °C (Montaggio in gruppo: guida DIN verticale con circolazione dell'aria)
-20 °C ... 70 °C (Montaggio in gruppo: guida DIN orizzontale senza circolazione dell'aria)
-20 °C ... 70 °C (Montaggio in gruppo: guida DIN orizzontale con circolazione dell'aria)
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 80 °C
Posizione elevata≤ 2000 m
Umidità dell'aria consentita (esercizio)≤ 95 % (senza condensa)
Omologazioni
ATEX
Siglatura II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
 I (M1) [Ex ia Ma] I
IECEx
Siglatura[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA [ia Ga] IIC T4 Gc
[Ex ia Ma] I
Safety Integrity Level (SIL, IEC 61508)
Siglatura3
Dati EMC
Compatibilità elettromagneticaCollaudato secondo le seguenti norme e prescrizioni: EN 61326-1 Uso in ambiente industriale, NAMUR NE 21
Normative e prescrizioni
Isolamento galvanicoSeparazione a 4 vie
Montaggio
Tipo di montaggioNS 35/15, NS 35/7,5
Posizione d'installazioneverticale, orizzontale

ETIM for 1291963 Sensori (EC002653)
Caratteristica Valore
numero di zone d'ingresso -60 mV ... +60 mV (EF006927) 0
numero di zone d'ingresso -100 mV ... +100 mV (EF006912) 0
numero di zone d'ingresso -300 mV ... +300 mV (EF006920) 0
numero di zone d'ingresso -500 mV ... +500 mV (EF006926) 0
numero di zone d'ingresso -1 V ... +1 V (EF006906) 0
numero di zone d'ingresso -2 V ... +2 V (EF006913) 0
numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) 0
numero di zone d'ingresso -5 V ... +5 V (EF006923) 0
numero di zone d'ingresso -10 V ... +10 V (EF006909) 0
numero di zone d'ingresso -20 V ... +20 V (EF006917) 0
numero di zone d'ingresso 0 mV ... 60 mV (EF006905) 0
numero di zone d'ingresso 0 mV ... 100 mV (EF006893) 0
numero di zone d'ingresso 0 mV ... 200 mV (EF006898) 0
numero di zone d'ingresso 0 mV ... 300 mV (EF006901) 0
numero di zone d'ingresso 0 mV ... 500 mV (EF006904) 0
numero di zone d'ingresso 0 V ... 1 V (EF006890) 0
numero di zone d'ingresso 0 V ... 2 V (EF006894) 0
numero di zone d'ingresso 0 V ... 2.5 V (EF006895) 0
numero di zone d'ingresso 0 V ... 5 V (EF006903) 0
numero di zone d'ingresso 0 V ... 10 V (EF006892) 0
numero di zone d'ingresso 0 V ... 20 V (EF006897) 0
numero di zone d'ingresso 0 V ... 24 V (EF006899) 0
numero di zone d'ingresso 0 V ... 30 V (EF006900) 0
numero di zone d'ingresso 1 V ... 5 V (EF006907) 0
numero di zone d'ingresso 2 V ... 10 V (EF006914) 0
numero di zone d'ingresso +5 V ... -5 V (EF006889) 0
numero di zone d'ingresso +10 V ... -10 V (EF006888) 0
numero di zone d'ingresso 5 V ... 0 V (EF006924) 0
numero di zone d'ingresso 5 V ... 1 V (EF006925) 0
numero di zone d'ingresso 10 V ... 0 V (EF006910) 0
numero di zone d'ingresso 10 V ... 2 V (EF006911) 0
numero di zone d'ingresso 0 mA ... 5 mA (EF006902) 0
numero di zone d'ingresso 0 mA ... 10 mA (EF006891) 0
numero di zone d'ingresso 0 mA ... 20 mA (EF006896) 0
numero di zone d'ingresso 4 mA ... 20 mA (EF006921) 0
numero di zone d'ingresso -5 mA ... +5 mA (EF006922) 0
numero di zone d'ingresso -10 mA ... +10 mA (EF006908) 0
numero di zone d'ingresso -20 mA ... +20 mA (EF006916) 0
numero di zone d'ingresso 20 mA ... 0 mA (EF006918) 0
numero di zone d'ingresso 20 mA ... 4 mA (EF006919) 0
numero di zone d'uscita -60 mV ... +60 mV (EF006880) 0
numero di zone d'uscita -100 mV ... +100 mV (EF006865) 0
numero di zone d'uscita -300 mV ... +300 mV (EF006873) 0
numero di zone d'uscita -500 mV ... +500 mV (EF006879) 0
numero di zone d'uscita -1 V ... +1 V (EF006859) 0
numero di zone d'uscita -2 V ... +2 V (EF006866) 0
numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) 0
numero di zone d'uscita -5 V ... +5 V (EF006876) 0
numero di zone d'uscita -10 V ... +10 V (EF006862) 0
numero di zone d'uscita -20 V ... +20 V (EF006870) 0
numero di zone d'uscita 0 mV ... 60 mV (EF006858) 0
numero di zone d'uscita 0 mV ... 100 mV (EF006846) 0
numero di zone d'uscita 0 mV ... 200 mV (EF006851) 0
numero di zone d'uscita 0 mV ... 300 mV (EF006854) 0
numero di zone d'uscita 0 mV ... 500 mV (EF006857) 0
numero di zone d'uscita 0 V ... 1 V (EF006843) 0
numero di zone d'uscita 0 V ... 2 V (EF006847) 0
numero di zone d'uscita 0 V ... 2.5 V (EF006848) 0
numero di zone d'uscita 0 V ... 5 V (EF006856) 0
numero di zone d'uscita 0 V ... 10 V (EF006845) 0
numero di zone d'uscita 0 V ... 20 V (EF006850) 0
numero di zone d'uscita 0 V ... 24 V (EF006852) 0
numero di zone d'uscita 0 V ... 30 V (EF006853) 0
numero di zone d'uscita 1 V ... 5 V (EF006860) 0
numero di zone d'uscita 2 V ... 10 V (EF006867) 0
numero di zone d'uscita +5 V ... -5 V (EF006842) 0
numero di zone d'uscita +10 V ... -10 V (EF006841) 0
numero di zone d'uscita 5 V ... 0 V (EF006877) 0
numero di zone d'uscita 5 V ... 1 V (EF006878) 0
numero di zone d'uscita 10 V ... 0 V (EF006863) 0
numero di zone d'uscita 10 V ... 2 V (EF006864) 0
numero di zone d'uscita 0 mA ... 5 mA (EF006855) 0
numero di zone d'uscita 0 mA ... 10 mA (EF006844) 0
numero di zone d'uscita 0 mA ... 20 mA (EF006849) 0
numero di zone d'uscita 4 mA ... 20 mA (EF006874) 0
numero di zone d'uscita -5 mA ... +5 mA (EF006875) 0
numero di zone d'uscita -10 mA ... +10 mA (EF006861) 0
numero di zone d'uscita -20 mA ... +20 mA (EF006869) 0
numero di zone d'uscita 20 mA ... 0 mA (EF006871) 0
numero di zone d'uscita 20 mA ... 4 mA (EF006872) 0
numero di canali (EF000259) 2
uscita di segnalazione guasti (EF007499) No
a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) No
altezza (EF000040) 112.5 mm
larghezza (EF000008) 17.5 mm
profondità (EF000049) 113.7 mm
carico (EF007096) 800 Ohm
temperatura d'esercizio (EF002393) -20 °C
tipo di collegamento elettrico (EF003961) raccordo a vite
modo di montaggio (EF000003) fissaggio a scatto guida portante
grado di protezione (IP) (EF005474) IP20
