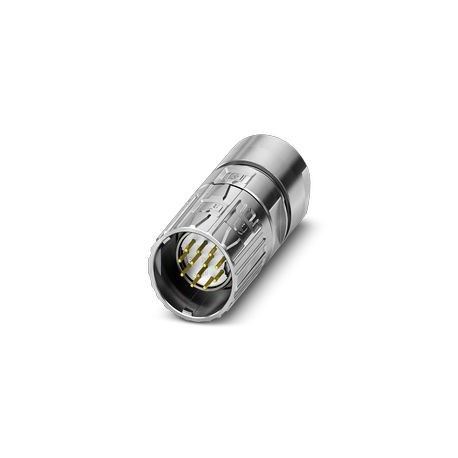

M23-12P1N1280DUS 1342202 PHOENIX CONTACT M23, Conector de cabo, série: M23 PRO, reto, blindado: sim, Bloquei..
M23-12P1N1280DUS
1342202
PHOENIX_CONTACT
M23, Conector de cabo, série: M23 PRO, reto, blindado: sim, Bloqueio rápido ONECLICK, Nº de pólos: 12, Sentido de rotação: Padrão, tipo de conexão de contato: Macho, Conexão de solda, faixa de diâmetro do cabo: 3 mm ... 15 mm, codificação: N, O artigo não contém chumbo de acordo com a diretiva RoHS II, sem exceção 6c (Pb<.; 0,1 %)
M23, Conector de cabo, Série: M23 PRO, Reto, Blindado: Sim, ONECLICK Quick Lock, Não. de Polos: 12, Sentido de Rotação: Padrão, Tipo de Conexão de Contato: Macho, Conexão de Solda, Faixa de Diâmetro do Cabo: 3 mm ... 15 mm, codificação: N, o item é livre de chumbo de acordo com RoHS II sem exceção 6c (Pb< 0,1%)
Conectores > Conector redondo, montagem em campo (conector industrial)
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Geral | Veja a curva de classificação. |
| Indicação de Segurança | |
| Notas de segurança | AVISO: Os conectores não devem ser conectados ou desconectados sob carga. O não cumprimento e o uso inadequado podem resultar em danos materiais e danos pessoais. |
| • ATENÇÃO: Servir somente produtos em perfeito estado. Os produtos devem ser verificados regularmente quanto a danos. Remova produtos defeituosos imediatamente. Substitua produtos danificados. Não é possível repará-los. | |
| • ATENÇÃO: somente pessoal qualificado e especializado em engenharia elétrica poderá instalar e utilizar o produto, sempre levando em consideração as seguintes indicações de segurança. O pessoal especializado deve estar familiarizado com os fundamentos da engenharia elétrica. Você deve ser capaz de identificar e evitar perigos. O símbolo correspondente na embalagem indica que é necessário pessoal especializado em engenharia elétrica para a instalação e operação. | |
| • Os produtos são adequados para as áreas de aplicação da construção de equipamentos elétricos, sistemas de controle e sistemas. | |
| • Se os conectores forem utilizados no exterior, devem ser protegidos, em particular, das influências ambientais. | |
| • Produtos prontos não podem ser adulterados ou abertos de forma não autorizada. | |
| • Use apenas conectores de acoplamento que estejam em conformidade com os dados técnicos das normas especificadas (por exemplo, aqueles indicados nos acessórios do produto no site em phoenixcontact.com/products). | |
| • O usuário é responsável por utilizar o produto diretamente em conjunto com produtos de outros fabricantes. | |
| • Com tensões de operação > 50 V CA, as carcaças dos conectores condutores de eletricidade devem ser aterradas | |
| • Verifique se o solo funcional ou de proteção está conectado corretamente. | |
| • Ao agrupar vários circuitos elétricos em um cabo e/ou conector, aplicam-se VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Utilize somente a ferramenta recomendada pela Phoenix Contact | |
| • Observe as instruções de montagem/documentação do Design In na área de download do site do produto em phoenixcontact.com/products. | |
| • Use conectores totalmente conectados e travados. | |
| • Ao assentar o cabo, verifique se a carga de tração aplicada aos conectores não excede os limites estabelecidos nas normas. | |
| • Respeite o raio de curvatura mínimo do cabo. Coloque o cordão sem forçá-lo. | |
| • O conector aquece durante o funcionamento normal. Dependendo das condições ambientais, a superfície do conector também pode aquecer. Neste caso, o usuário será responsável por apor as indicações de aviso (por exemplo, DIN EN ISO 13732-1:2008-12). | |
| Tipo de produto | Conector circular (lado do cabo) |
| Corpo isolante | |
| Codificação | n |
| Material: Corpo isolante | AP 6,6 |
| Material de contato | CuZn |
| Material: Superfície de contato | Ni/AU |
| Ciclos de plugue | 100 |
| Tipo de conexão | Conexão de soldagem |
| Tipo de comutação de contato | macho |
| aplicação | Sinal |
| Número de postes | 12 |
| Sentido de rotação | padrão |
| Face do plugue | 12 |
| Diâmetro de contatoSinalizar Contatos | 1 mm |
| Seção de fios trançadosSinalizar ContatosMin. | 0,08 mm² |
| Seção de fios trançadosSinalizar ContatosMax. | 1 mm² |
| Corrente nominal por contato de sinal | 8 A |
| Observação | No caso de seção transversal de conexão máx. |
| Tensão nominal Contato de aviso | 150 V |
| Dimensionamento de Tensão Transiente | 2,5 kV |
| Categoria Surge | Iii |
| Grau de poluição | 3 |
| Altura de Montagem | 2000 m |
| habitação | |
| Material da concha | GD-Zn |
| Tipo de bloqueio | Bloqueio Rápido ONECLICK |
| Pg Glândulas de cabo | sem |
| Índice de Proteção (inserido) | IP66 / IP68 (2m / 24h) / IP69K |
| Tipo de thread | M23 |
| reunião | |
| Diâmetro externo do cabo | 3 milímetros ... 15 mm (Anel Universal do Obturador) |
| Material da junta | FKM |
| Característica | Valor |
|---|---|
| Número de contatos de dados (EF012232) | 0 |
| Número de contatos de potência (EF012216) | 0 |
| Tipo de fecho (EF000208) | Outro |
| Com condutor de proteção (EF007468) | Não |
| Blindado (EF000881) | Não |
| Com indicação de estado (EF001602) | Não |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 68 Mbytes |
|
