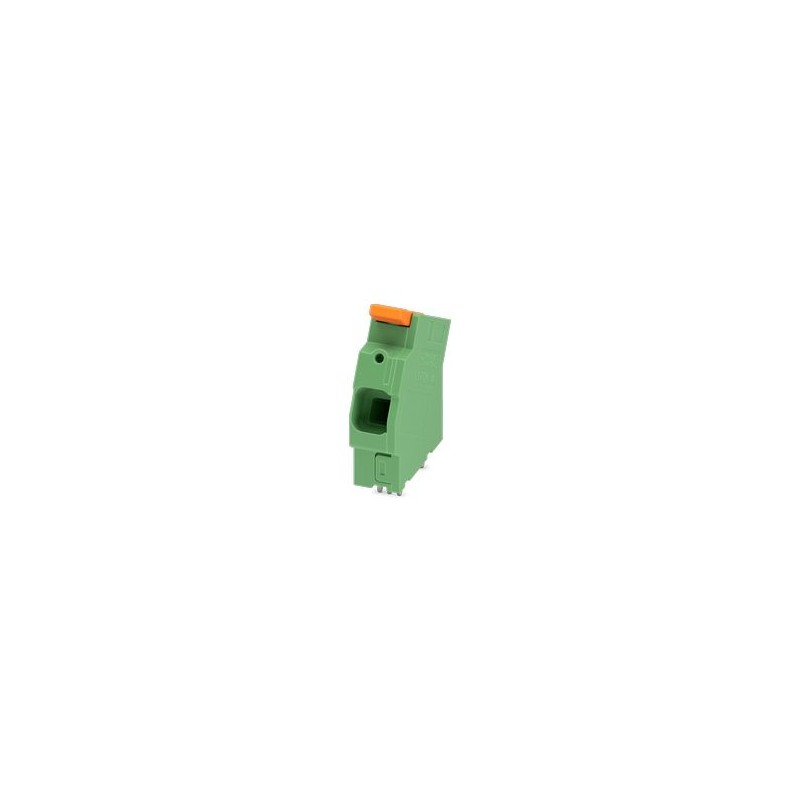

LPTA 16/ 1-10,0 1333816 PHOENIX CONTACT Régua de terminais para placa de circuito impresso, corrente nominal..
LPTA 16/ 1-10,0
1333816
PHOENIX_CONTACT
25
Régua de terminais para placa de circuito impresso, corrente nominal: 76 A, seção transversal nominal: 16 mm², número de potenciais: 1, número de linhas: 1, número de polos por linha: 1, família de artigos: LPTA 16/, passo: 10 mm, tipo de conexão: Conexão de alavanca push-in, montagem: Solda por onda, direção de conexão do driver/placa de circuito impresso: 30 °, cor: verde, Disposição dos pinos: Disposição linear dos pinos, Comprimento dos pinos [P]: 3,6 mm, Tipo de embalagem: em caixa
Terminal de PCB, seção transversal nominal: 16 mm², número de potenciais: 1, número de linhas: 1, número de postes por fileira: 1, família de itens: LPTA 16/, passo: 10 mm, tipo de conexão: Conexão da alavanca de push-in, montagem: Solda de onda, direção da conexão driver/PCB: 45°, cor: verde, arranjo do pino: Arranjo linear do pino, comprimento do pino [P]: 3.8mm, tipo de embalagem: embalagem in a box
PCB terminal block, nominal current: 76 A, nominal cross section: 16 mm2, number of potentials: 1, number of rows: 1, number of positions per row: 1, product range: LPTA 16/, pitch: 10 mm, connection method: Lever Push-in connection, mounting: Wave soldering, conductor/PCB connection direction: 30 °, color: green, Pin layout: Linear pinning, Solder pin [P]: 3.6 mm, type of packaging: packed in cardboard
Conectores > Terminal para circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Product line | COMBICON Terminals XL |
| Product type | Printed circuit board terminal |
| Product family | LPTA 16/ |
| Number of positions | 1 |
| Pitch | 10 mm |
| Number of connections | 1 |
| Number of rows | 1 |
| Number of potentials | 1 |
| Pin layout | Linear pinning |
| Nominal current IN | 76 A |
| Degree of pollution | 3 |
| Connection technology | |
| Nominal cross section | 16 mm² |
| Conductor connection | |
| Connection method | Lever Push-in connection |
| Conductor cross section rigid | 0.75 mm² ... 16 mm² (Conductor connection with open terminal point) |
| 1.5 mm² ... 16 mm² (Push-in connection) | |
| Single-conductor/terminal point multi-stranded | 0.75 mm² ... 16 mm² |
| Conductor cross section flexible | 0.75 mm² ... 25 mm² |
| Conductor cross section AWG | 18 ... 4 |
| Conductor cross section flexible, with ferrule without plastic sleeve | 0.75 mm² ... 16 mm² |
| Conductor cross section, flexible, with ferrule, with plastic sleeve | 0.75 mm² ... 10 mm² |
| 2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve | 4 mm² ... 6 mm² |
| Stripping length | 18 mm ... 20 mm |
| Mounting type | Wave soldering |
| Pin layout | Linear pinning |
| Material data - contact | |
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Contact material | Cu alloy |
| Surface characteristics | Tin-plated |
| Metal surface terminal point (top layer) | Tin (10 - 16 µm Sn) |
| Metal surface soldering area (top layer) | Tin (10 - 16 µm Sn) |
| Material data - housing | |
| Color (Housing) | green (6021) |
| Insulating material | PA |
| Insulating material group | I |
| CTI according to IEC 60112 | 600 |
| Flammability rating according to UL 94 | V0 |
| Glow wire flammability index GWFI according to EN 60695-2-12 | 850 |
| Glow wire ignition temperature GWIT according to EN 60695-2-13 | 775 |
| Temperature for the ball pressure test according to EN 60695-10-2 | 125 °C |
| Material data – actuating element | |
| Color (Actuating element) | orange (2003) |
| Insulating material | PA GF |
| Insulating material group | I |
| CTI according to IEC 60112 | 600 |
| Flammability rating according to UL 94 | V0 |
| General | The single-position PCB terminal block can be used for voltages up to 1500 V (DC) and 1000 V (AC). The relevant device standard and the appropriate required air clearances and creepage distances should be observed following installation |
| Dimensional drawing |  |
| Pitch | 10 mm |
| Width [w] | 11.9 mm |
| Height [h] | 45.8 mm |
| Length [l] | 37.4 mm |
| Installed height | 42 mm |
| Solder pin length [P] | 3.6 mm |
| PCB design | |
| Hole diameter | 1.7 mm |
| Test for conductor damage and slackening | |
| Specification | IEC 60999-1:1999-11 |
| Result | Test passed |
| Pull-out test | |
| Specification | IEC 60999-1:1999-11 |
| Conductor cross section/conductor type/tractive force setpoint/actual value | 0.75 mm² / solid / > 30 N |
| 0.75 mm² / flexible / > 30 N | |
| 16 mm² / solid / > 100 N | |
| 25 mm² / flexible / > 135 N | |
| Temperature-rise test | |
| Specification | IEC 60947-7-4:2019-01 |
| Requirement temperature-rise test | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| Short-time withstand current | |
| Specification | IEC 60947-7-4:2019-01 |
| Insulation resistance | |
| Specification | IEC 60512-3-1:2002-02 |
| Insulation resistance, neighboring positions | > 5 MΩ |
| Vibration test | |
| Specification | IEC 60068-2-6:2007-12 |
| Frequency | 10 - 150 - 10 Hz |
| Sweep speed | 1 octave/min |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Sweep speed | 50 m/s² (60.1 Hz ... 150 Hz) |
| Test duration per axis | 2.5 h |
| Glow-wire test | |
| Specification | IEC 60695-2-10:2013-04 |
| Temperature | 850 °C |
| Time of exposure | 5 s |
| Aging | |
| Specification | IEC 60947-7-4:2019-01 |
| Ambient conditions | |
| Ambient temperature (operation) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Ambient temperature (storage/transport) | -40 °C ... 70 °C |
| Relative humidity (storage/transport) | 30 % ... 70 % |
| Ambient temperature (assembly) | -5 °C ... 100 °C |
| Type of packaging | packed in cardboard |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 45.8 mm |
| Número de conexões elétricas (EF008252) | 1 |
| Número de níveis (EF002659) | 1 |
| Dimensão das conexões (EF006827) | 10 mm |
| Corrente nominal especificada In (EF008250) | 76 A |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Tipo de conexão do driver (EF006821) | Conexão por terminal de mola |
| Secção da ligação de cabo rígido (EF007337) | 0.75 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.75 mm² |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.75 mm² |
| Secção da ligação de cabo flexível (EF007343) | 16 mm² |
| Tipo de conexão da placa de circuito (EF006822) | Conexão por solda |
| Material da superfície de conexão (EF006826) | Estanho |
| Diâmetro do pino de conexão (EF006823) | 1.7 mm |
| Comprimento do pino (EF006825) | 3.6 mm |
| Material do corpo isolante (EF007543) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
| Tipo de bandas (EF007011) | Caixa (para SMD) |
