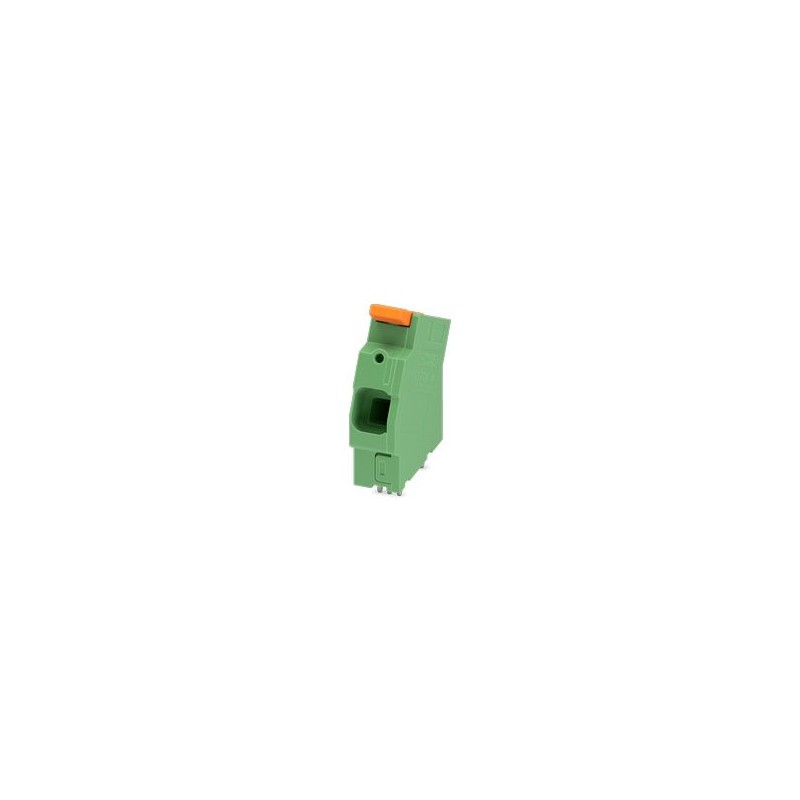

LPTA 16/ 1-10,0 1333816 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, corriente nominal: 76 A,..
LPTA 16/ 1-10,0
1333816
PHOENIX_CONTACT
25
Terminal de tarjetas de circuitos impresos, corriente nominal: 76 A, sección nominal: 16 mm², número de potenciales: 1, número de filas: 1, número de polos por fila: 1, familia de artículos: LPTA 16/, paso: 10 mm, tipo de conexión: Conexión push-in de palanca, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 30 °, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,6 mm, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Línea de productos | COMBICON Terminals XL |
| Tipo de producto | Terminal de tarjetas de circuitos impresos |
| Familia de productos | LPTA 16/ |
| Número de polos | 1 |
| Paso | 10 mm |
| Número de conexiones | 1 |
| Número de filas | 1 |
| Número de potenciales | 1 |
| Diseño del pin | Disposición de pines lineal |
Propiedades eléctricas
| Corriente nominal IN | 76 A |
| Grado de polución | 3 |
Datos de conexión
| Tecnología de conexión | |
| Sección nominal | 16 mm² |
| Conexión de conductores | |
| Tipo de conexión | Conexión push-in de palanca |
| Sección de conductor rígido | 0,75 mm² ... 16 mm² (Conexión de conductores con punto de embornaje abierto) |
| 1,5 mm² ... 16 mm² (Conexión push-in) | |
| Conductor individual/punto de embornaje multifilar | 0,75 mm² ... 16 mm² |
| Sección de conductor flexible | 0,75 mm² ... 25 mm² |
| Sección de conductor AWG | 18 ... 4 |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,75 mm² ... 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,75 mm² ... 10 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 4 mm² ... 6 mm² |
| Longitud de pelado | 18 mm ... 20 mm |
Montaje
| Tipo de montaje | Soldadura por ola |
| Diseño del pin | Disposición de pines lineal |
Datos del material
| Datos del material - contacto | |
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado galvánicamente |
| Superficie de metal del punto de embornaje (capa superior) | Estaño (10 - 16 µm Sn) |
| Superficie de metal área de soldadura (capa superior) | Estaño (10 - 16 µm Sn) |
| Datos del material - carcasa | |
| Color (Carcasa) | verde (6021) |
| Material aislante | PA |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
| Datos del material: elemento de accionamiento | |
| Color (Elemento de accionamiento) | naranja (2003) |
| Material aislante | PA GF |
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según UL 94 | V0 |
Notas
| Generalidades | La borna para placa de circuito impreso de un polo se puede emplear para tensiones de hasta 1500 V (DC) y 1000 V (AC). Se debe observar la norma de equipos respectiva y las correspondientes líneas de fuga y distancias de aislamiento de aire necesarias después de la instalación |
Dimensiones
| Esquema de dimensiones |  |
| Paso | 10 mm |
| Anchura [w] | 11,9 mm |
| Altura [h] | 45,8 mm |
| Longitud [l] | 37,4 mm |
| Altura total | 42 mm |
| Longitud del pasador de soldadura [P] | 3,6 mm |
| Diseño de las placas de circuito impreso | |
| Diámetro orificio | 1,7 mm |
Ensayos mecánicos
| Comprobación de daños en los conductores y de aflojamiento | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba aprobada |
| Prueba de tracción | |
| Especificación del ensayo | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real | 0,75 mm² / rígido / > 30 N |
| 0,75 mm² / flexible / > 30 N | |
| 16 mm² / rígido / > 100 N | |
| 25 mm² / flexible / > 135 N | |
Ensayos eléctricos
| Verificación de calentamiento | |
| Especificación del ensayo | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Exigencia Ensayo de calentamiento | La suma de la temperatura ambiente y el calentamiento de la borna de conexión de placa de circuito impreso no puede superar la temperatura límite superior. |
| Corriente admisible de corta duración | |
| Especificación del ensayo | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Resistencia de aislamiento | |
| Especificación del ensayo | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento Polos contiguos | > 5 MΩ |
Condiciones medioambientales y de vida útil
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidad de barrido | 50 m/s² (60,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Temperatura | 850 °C |
| Tiempo de actuación | 5 s |
| Envejecimiento | |
| Especificación del ensayo | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (En función de la curva de capacidad de carga de corriente/derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
Información sobre el embalaje
| Tipo de embalaje | empaquetado en caja |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 45.8 mm |
| Número de conexiones eléctricas (EF008252) | 1 |
| Número de pisos (EF002659) | 1 |
| Dimensión modular de las conexiones (EF006827) | 10 mm |
| Corriente nominal In (EF008250) | 76 A |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del conductor (EF006821) | Conexión de abrazadera con resorte |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.75 mm² |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.75 mm² |
| Sección de conductor conectable (EF007343) | 16 mm² |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Material de la superficie de conexión (EF006826) | Estaño |
| Diámetro del pin de conexión (EF006823) | 1.7 mm |
| Longitud del pin (EF006825) | 3.6 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
