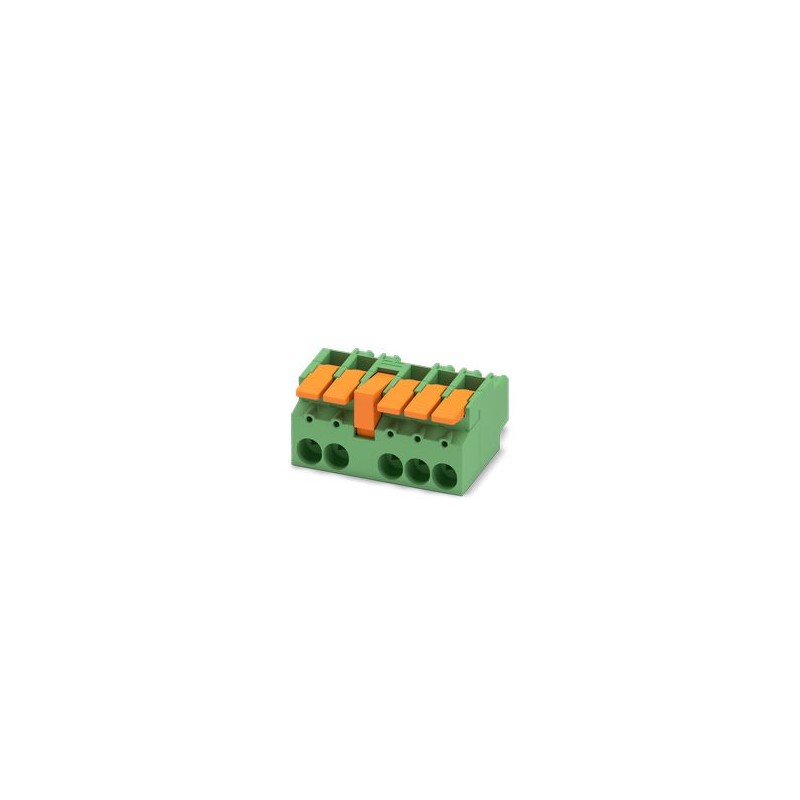

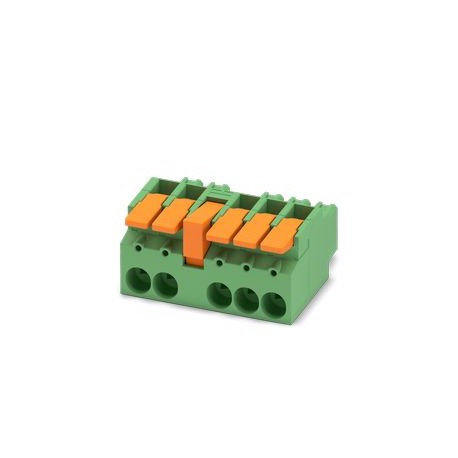

LPC 16 HC/ 5-STL3-10,16 1716835 PHOENIX CONTACT Conector para placa de circuito impresso, seção nominal: 16 ..
LPC 16 HC/ 5-STL3-10,16
1716835
PHOENIX_CONTACT
25
Conector para placa de circuito impresso, seção nominal: 16 mm2, cor: verde, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, superfície de contato: Sn, tipo de conexão de contato: Fêmea, número de linhas: 1, número de polos: 5, família de artigos: LPC 16 HC/.. - STL, passo: 10,16 mm, tipo de conexão: Conexão de alavanca push-in, direção de conexão do condutor/placa de circuito impresso: 0°, gancho de fixação: - sem gancho de fixação, sistema plug-in: COMBICON PC 16 avançado, travamento: Tranca de pressão, tipo de fixação: gatilho de trava, tipo de embalagem: caixa
Conector PCB, secção transversal nominal: 16 mm², cor: verde, corrente nominal: 76 A, tensão nominal (III/2): 1000 V, contactos de superfície: estanho, tipo de contacto: Fêmea, número de linhas: 1, número de polos: 5, família de artigos: LPC 16 HC/.. -STL, passo: 10,16 mm, tipo de conexão: Alavanca push-in conexão, driver / PCB direção de conexão: 0°, gancho de fixação: - sem gancho de fixação, sistema plug-in: COMBICON PC 16 avançado, travamento: Lace lock, tipo de fixação: Flange de renda, tipo de embalagem: embalagem in a box
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados técnicos
Propriedades do item
| Linha de Produtos | Conectores COMBICON XL |
| Tipo de produto | Conector da placa de circuito impresso |
| Família de produtos | LPC 16 HC/.. -STL |
| Número de postes | 5 |
| Passo | 10,16 mm |
| Número de linhas | 1 |
| Flange de fixação | Flange de renda |
Propriedades Elétricas
| Corrente nominal In | 76 A |
| Tensão nominal Un | 1000 V |
| Grau de poluição | 3 |
| Resistência ao contato | 0,235 mΩ |
| Tensão de dimensionamento (III/3) | 1000 V |
| Dimensionamento da tensão transitória (III/3) | 8 kV |
| Tensão de dimensionamento (III/2) | 1000 V |
| Tensão de dimensionamento transitório (III/2) | 8 kV |
| Tensão nominal (II/2) | 1000 V |
| Tensão de dimensionamento transitório (II/2) | 6 kV |
Dados de conexão
| Tecnologia de conexão | |
| Sistema de Conectores | COMBICON PC 16 avançado |
| Seção nominal | 16 mm² |
| Tipo de conexão de contato | fêmea |
| Bloqueio | |
| Sistema de travamento | Fechadura de renda |
| Flange de fixação | Flange de renda |
| Conectando condutores | |
| Tipo de conexão | Conexão da alavanca de pressão |
| Driver de direção de conexão/PCB | 0 ° |
| Seção rígida do condutor | 0,75 mm² ... 16 mm² |
| Seção flexível do condutor | 0,75 mm² ... 16 mm² |
| Seção de condutores AWG | 18 ... 4 |
| Seção condutora flexível com biqueira, sem luva plástica | 0,75 mm² ... 16 mm² |
| Seção condutora flexível com biqueira, com luva plástica | 0,75 mm² ... 16 mm² |
| Macho bitola a x b / Diâmetro | - / 5,4 milímetros |
| Comprimento da casca | 18 mm |
Dados Relevantes
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanho de ferro fundido maleável |
| Superfície metálica do ponto terminal (camada superior) | Estanho (10 - 16 μm Sn) |
| Área de contato da superfície metálica (camada superior) | Estanho (10 - 16 μm Sn) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Verde (6021) |
| Material isolante | PAPAI |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Dados do material: elemento de unidade | |
| Cor (elemento de unidade) | Laranja (2003) |
| Material isolante | PA GF |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
Dimensões
| Esquema de dimensão |  |
| Passo | 10,16 mm |
| Largura [w] | 64,16 milímetros |
| Altura [h] | 32,2 mm |
| Comprimento [l] | 56,3 milímetros |
anotações
| Observação sobre a operação | De acordo com a norma DIN EN 61984, os conectores COMBICON são conectores sem alimentação de comutação (COC). Em caso de utilização conforme prescrito, não devem ser ligados ou desligados da tomada sob tensão ou carga. |
Ensaios mecânicos
| Conectando condutores | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resultado | Teste aprovado |
| Verificação de danos aos condutores e afrouxamento | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resultado | Teste aprovado |
| Conexão e desconexão repetidas | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resultado | Teste aprovado |
| Ensaio de tração | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Seção do condutor/Tipo de condutor/Força de tração Valor nominal/Valor real | 0,75 mm² / rígido / > 30 N |
| 0,75 mm² / flexível / > 30 N | |
| 16 mm² / rígido / > 100 N | |
| 16 mm² / flexível / > 100 N | |
| Forças ao conectar e desconectar | |
| Resultado | Teste aprovado |
| Número de ciclos | 25 |
| Força de plug-in aprox. | 8 N |
| Alimentação ao desligar por poste aprox. | 6 N |
| Resistência dos sinais | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Teste aprovado |
| Exame oftalmológico | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Teste aprovado |
| Exame Dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Teste aprovado |
Condições ambientais e de vida
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,15 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 20 m/s² (60,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão de choque suportável ao nível do mar | 9,8 kV |
| Resistência de contato R1 | 0,235 mΩ |
| Resistência de contato R2 | 0,212 mΩ |
| Ciclos de plugue | 25 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Ensaio Climático | |
| Especificação de teste | DIN EN ISO 6988:1997-03 |
| Corrosão, fadiga | 0,2 dm3DEBAIXO2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 105 °C/168 h |
| Tensão AC suportável | 4,26 kV |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 105 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
Testes Elétricos
| Teste Térmico | Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de postes testados | 6 |
| Resistência ao isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Ciclos de Temperatura | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resultado | Teste aprovado |
| Linhas de Creepage & Distâncias de Isolamento de Ar | 1. Coordenação de isolamentos | |
| Especificação de teste | DIN EN 61984 (VDE 0627):2009-11 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 1000 V |
| Tensão transiente nominal (III/3) | 8 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 8 mm |
| Valor mínimo da linha de creepage (III/3) | 12,5 mm |
| Tensão de isolamento de dimensionamento (III/2) | 1000 V |
| Tensão transiente nominal (III/2) | 8 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 8 mm |
| Valor mínimo da linha de creepage (III/2) | 8 mm |
| Tensão de isolamento de dimensionamento (II/2) | 1000 V |
| Tensão transiente nominal (II/2) | 6 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 5,5 milímetros |
| Valor mínimo da linha de creepage (II/2) | 5,5 milímetros |
| Linhas de Creepage & Distâncias de Isolamento de Ar | 2. Coordenação de isolamentos | |
| Especificação de teste | IEC 60664-1:2020-05 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 1000 V AC/DC |
| Tensão transiente nominal (III/3) | 8 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 8 mm |
| Valor mínimo da linha de creepage (III/3) | 12,5 mm |
| Tensão de isolamento de dimensionamento (III/2) | 1500 V CC |
| Tensão transiente nominal (III/2) | 10 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 11 mm |
| Valor mínimo da linha de creepage (III/2) | 11 mm |
| Tensão de isolamento de dimensionamento (II/2) | 1500 V CC |
| Tensão transiente nominal (II/2) | 8 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 8 mm |
| Valor mínimo da linha de creepage (II/2) | 8 mm |
Informações sobre a embalagem
| Tipo de embalagem | Embalagem in a box |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 10.16 mm |
| Dimensão das conexões (EF006827) | 10.16 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 76 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tensão especificada de pico (EF002993) | 6 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.75 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.75 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.75 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Verde |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
