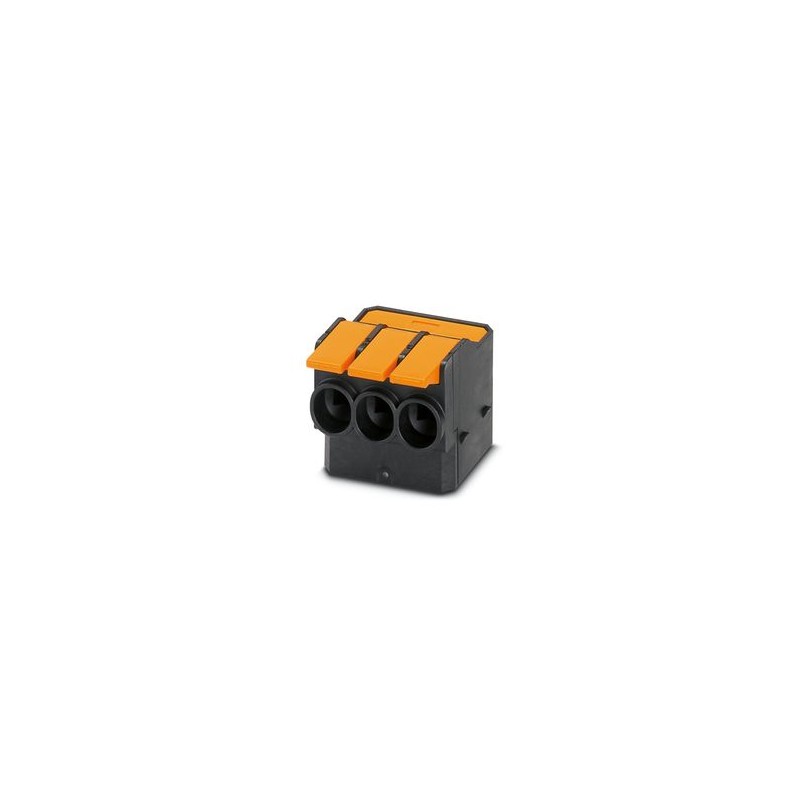

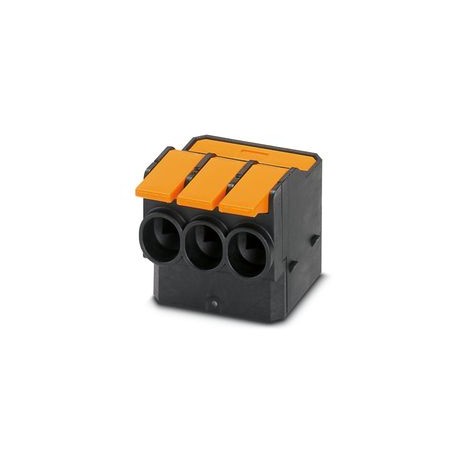

LLH 25/ 3-H-13,0-B 1709113 PHOENIX CONTACT Terminal do capacitor, seção transversal nominal: 25 mm², cor: pr..
LLH 25/ 3-H-13,0-B
1709113
PHOENIX_CONTACT
24
Produto sob demanda, sem reembolso.
Terminal do capacitor, seção transversal nominal: 25 mm², cor: preto, corrente nominal: 90 A, tensão nominal (III/2): 1000 V, contatos de superfície: estanho, número de potenciais: 3, número de polos: 3, número de conexões: 3, família de artigos: LLH 25/.. -H, passo: 13mm, tipo de conexão: Push lock conexão da mola, driver / placa de circuito impresso direção da conexão: 0°, tipo de embalagem: embalagem in a box
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Linha de Produtos | COMBICON Terminais Especiais |
| Tipo de produto | Bloco de terminais do condensador |
| Família de produtos | LLH 25/.. -H |
| Número de postes | 3 |
| Passo | 13 mm |
| Número de conexões | 3 |
| Número de potenciais | 3 |
| Corrente nominal In | 90 A |
| Tensão nominal Un | 1000 V |
| Grau de poluição | 3 |
| Tensão de dimensionamento (III/3) | 1000 V |
| Dimensionamento da tensão transitória (III/3) | 8 kV |
| Tensão de dimensionamento (III/2) | 1000 V |
| Tensão de dimensionamento transitório (III/2) | 8 kV |
| Tensão nominal (II/2) | 1000 V |
| Tensão de dimensionamento transitório (II/2) | 6 kV |
| Tipo de montagem | Tecnologia de conexão direta de plug-in |
| Tipo de conexão | Conexão de mola push lock |
| Dados do material - contato | |
| Material de contato | Liga de |
| Características da superfície | Estanho de ferro fundido maleável |
| Superfície metálica do ponto terminal (camada superior) | Estanho (4 - 8 μm Sn) |
| Área de contato da superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
| Dados do material - alojamento | |
| Cor (Alojamento) | Preto (9005) |
| Material isolante | PAPAI |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Número de inflamabilidade dos filamentos incandescentes GWFI de acordo com a norma EN 60695-2-12 | 850 |
| Temperatura de ignição de filamentos incandescentes GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de ensaio de dureza da esfera de acordo com EN 60695-10-2 | 125 °C |
| Dados do material: elemento de unidade | |
| Cor (elemento de unidade) | Laranja (2003) |
| Material isolante | PA GF |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Conectando condutores | |
| Tipo de conexão | Conexão de mola push lock |
| Seção condutora flexível com biqueira, sem luva plástica | 2,5 mm² ... 25 mm² |
| Seção condutora flexível com biqueira, com luva plástica | 2,5 mm² ... 25 mm² |
| Macho bitola a x b / Diâmetro | - / 5,4 milímetros |
| Comprimento da casca | 18 mm |
| Esquema de dimensão |  |
| Passo | 13 mm |
| Largura [w] | 40,2 milímetros |
| Altura [h] | 39,4 milímetros |
| Comprimento [l] | 48,2 milímetros |
| Altura total | 39,4 milímetros |
| Linhas de Creepage & Distâncias de Isolamento de Ar | | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 1000 V |
| Tensão transiente nominal (III/3) | 8 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 8 mm |
| Valor mínimo da linha de creepage (III/3) | 12,5 mm |
| Tensão de isolamento de dimensionamento (III/2) | 1000 V |
| Tensão transiente nominal (III/2) | 8 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 8 mm |
| Valor mínimo da linha de creepage (III/2) | 8 mm |
| Tensão de isolamento de dimensionamento (II/2) | 1000 V |
| Tensão transiente nominal (II/2) | 6 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 5,5 milímetros |
| Valor mínimo da linha de creepage (II/2) | 5,5 milímetros |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 100 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
