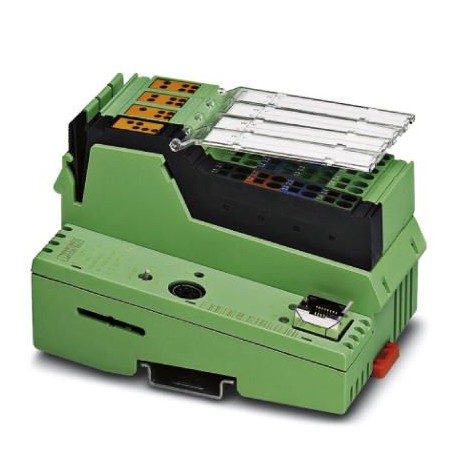

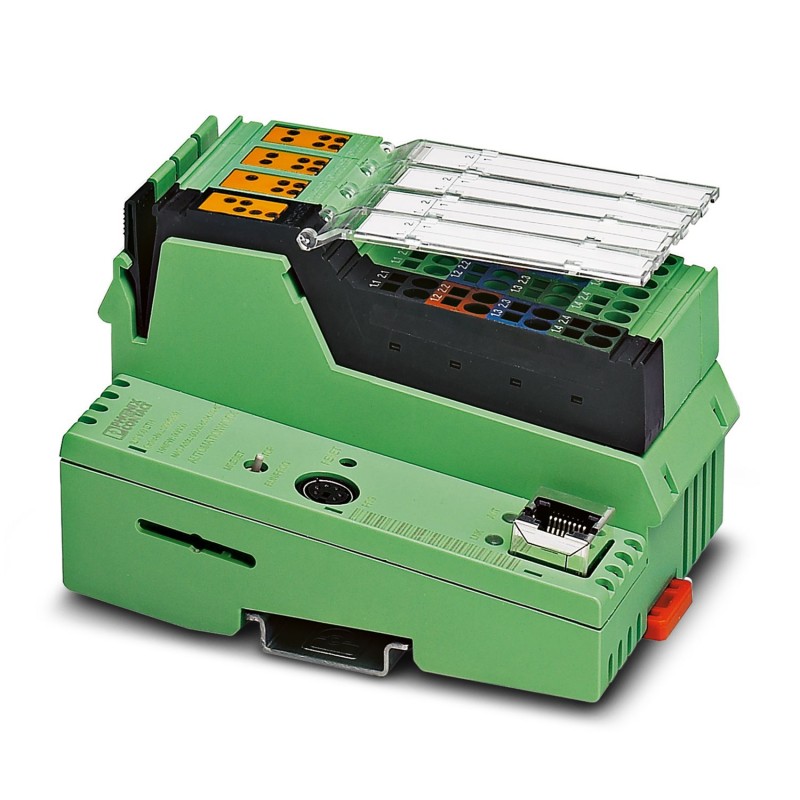

ILC 131 ETH/XC 2701034 PHOENIX CONTACT Controle
ILC 131 ETH/XC
2701034
PHOENIX_CONTACT
Controle
Controlador em linha para uso em condições ambientais severas, com interface Ethernet para acoplamento a outros controles ou sistemas, e possibilidade de programação de acordo com IEC 61131-3, completo com conector e superfície de marcação.
Controladores industriais (PLC) > Unidade base de PLC
Sistemas de controle
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701034 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 80 (C-6-2017) |
| GTIN | 4046356685092 |
| Peso por unidade (exclusive embalagem) | 363,500 GRM |
| Número do imposto alfandegário | 85371091 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Choque | 25g, critério 1, conforme IEC 60068-2-27 |
| Vibração (funcionamento) | 5g |
Sistema de comando
| Ferramenta de engenharia | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Linguagens de programação compatíveis | Programação conforme IEC 61131-3 |
| Ferramenta de diagnóstico | DIAG+ |
| Ferramenta de configuração | Config+ a partir da versão 1.01 |
Sistema tempo funcionamento IEC-61131
| Ferramenta de engenharia | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Memória de programa | 192 kByte |
| Memória de dados | 192 kByte |
| Memória de dados remanescente | 8 kByte (NVRAM) |
| Quantidade de tarefas de controle | 8 |
| Relógio de tempo real | sim |
Função do bus de campo
| Quantidade de dados de processo | máx. 2048 Bit (INTERBUS) |
|---|---|
| máx. 8192 Bit (Cliente Modbus/TCP interno) | |
| Quantidade de participantes assessorados | máx. 63 |
| Quantidade de módulos Inline conectáveis | máx. 63 (Observar a absorção de corrente) |
| Quantidade de participantes com canal de parâmetro | máx. 8 |
Interface de dados
| Interface | Ethernet 10Base-T/100Base-TX |
|---|---|
| Quantidade | 1 |
| Tipo de conexão | Suporte RJ45 |
| Velocidade de transmissão | 10/100 MBit/s |
| Interface | Bus local INTERBUS (Mestre) |
| Quantidade | 1 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBaud / 2 MBaud (comutável) |
| Interface | Parametrização/operação/diagnóstico |
| Quantidade | 1 |
| Tipo de conexão | Conector DIN MINI de 6 pólos (PS/2) |
| Velocidade de transmissão | max. 115,2 kBit/s |
Entradas/saídas diretas
| Denominação entrada | Entradas digitais |
|---|---|
| Quantidade de entradas | 8 |
| Tipo de conexão | Distribuição de potencial Inline |
| Tecnologia de conexão | 2, 3, 4 condutores |
| Descrição da entrada | EN 61131-2 tipo 1 NPN/PNP |
| Denominação saída | Saídas digitais |
| Quantidade de saídas | 4 |
| Tipo de conexão | conexão à mola |
| Tecnologia de conexão | 2, 3, 4 condutores |
| Máxima corrente de saída por canal | 500 mA |
Alimentação
| Consumo de corrente típico | 210 mA |
|---|---|
| Máximo consumo de energia | 870 mA (Alimentação lógica 370 mA + 500 mA alimentação de tensão analógica) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC |
| Rypple residual | ± 5 % |
| Potência de dissipação | máx. 5 W |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Emissão de interferência | Teste de interferências conforme EN 61000-6-4 EN 55011 Classe A |
| Imunidade a interferência Sobretensão | Teste de imunidade à interferência conf. EN 61000-6-2 Sobretensão transitória (surge) EN 61000-4-5/IEC 61000-4-5 Critério B, cabos de alimentação DC: 0,5 kV/0,5 kV (simétrico/assimétrico), blindagem do cabo de bus de campo 1 kV |
| Imunidade a interferência Burst | Teste de imunidade à interferência conf. EN 61000-6-2 Transientes rápidos (burst) EN 61000-4-4/IEC 61000-4-4 Critério A, todas as interfaces 1kVCritério B, todas as interfaces 2kV |
| Imunidade a interferência EF | Teste de imunidade à interferência conf. EN 61000-6-2 Campos eletromagnéticos EN 61000-4-3/IEC 61000-4-3 Critério A, intensidade de campo: 10 V/m |
| Imunidade a interferência ESD | Teste de imunidade à interferência conf. EN 61000-6-2 Descarga de eletricidade estática (ESD) EN 61000‑4‑2/IEC 61000‑4‑2 Critério B, descarga direta de 6 kV, descarga de ar de 8 kV |
| Imunidade a interferências conduzidas por cabo | Teste de imunidade à interferência conf. EN 61000-6-2 Interferências induzidas EN 61000-4-6/IEC 61000-4-6 Critério A; tensão de teste 10 V |
| Vibração (armazenamento/transporte) | 5g |
| Choque | 25g, critério 1, conforme IEC 60068-2-27 |
| Vibração (funcionamento) | 5g |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027250203eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN .pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701034-ILC 131 ETH/XC | 126 Kbytes |
|
