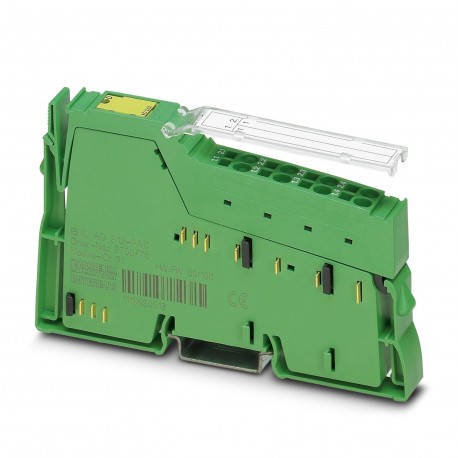

IB IL AO 2/UI-XC-PAC 2701389 PHOENIX CONTACT Módulo Inline
IB IL AO 2/UI-XC-PAC
2701389
PHOENIX_CONTACT
Módulo Inline
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2701389 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| GTIN | 4046356743693 |
| Peso por unidade (exclusive embalagem) | 66,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 12,2 mm |
| Altura | 119,8 mm |
| Profundidade | 71,5 mm |
| Instrução para dimensões | Dimensões da caixa |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C (Padrão) |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 66 g |
| Observação sobre o peso | com conector |
| Sinalização de diagnóstico | Falha da alimentação interna de periferia Mensagem de erro de periférico ao acoplador de bus |
| Falha da alimentação de periferia Mensagem no código de diagnóstico (no formato IB IL) | |
| Curto-circuito/sobrecarga das saídas Mensagem no código de diagnóstico (no formato IB IL) | |
| Configuração inválida Mensagem no código de diagnóstico (no formato IB IL) |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 55 mA |
| máx. 65 mA | |
| Denominação | Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 24 mA (Marcha de inércia) |
| máx. 30 mA (Marcha de inércia) | |
| típ. 38 mA (Carga nominal da tensão (UOUT1/2= 10 V, RL= 1 kΩ)) | |
| máx. 45 mA (Carga nominal da tensão (UOUT1/2= 10 V, RL= 1 kΩ)) | |
| típ. 65 mA (Carga nominal da corrente (IOUT1/2= 20 mA, RL= 0 Ω)) | |
| máx. 75 mA (Carga nominal da corrente (IOUT1/2= 20 mA, RL= 0 Ω)) | |
| Consumo de corrente | típ. 1,32 W (Carga nominal da tensão (UOUT1/2= 10 V, RL= 1 kΩ)) |
Saídas analógicas
| Quantidade de saídas | 2 |
|---|---|
| Tecnologia de conexão | 2 condutores |
| Indicação sobre tecnologia de conexão | blindado |
| Denominação saída | Saídas analógicas |
| Tempo de conversão D/A | típ. 10 µs |
| Resolução D/A | 12 Bit |
| Denominação de proteção | Proteção contra de curto-circuito, proteção contra sobrecarga |
| Proteção contra transientes | |
| Comando / componente de proteção | Eletrônico |
| Diodo supressor | |
| Formatos de dados | IB IL, S7 compatível |
| Representação do valor de saída | 12 bit (11 bit + sinal) |
| Atualização de dados de processo | sincrônico ao Bus |
| Sinal de saída corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| -20 mA ... 20 mA | |
| Carga/carga de saída da saída de corrente | ≤ 450 Ω |
| Sinal de saída tensão | 0 V ... 10 V |
| -10 V ... 10 V | |
| Carga/carga de saída da saída de tensão | > 1 kΩ |
| Precisão | típ. 0,1 % (do valor final de faixa de saída) |
| Comprimento admissível da linha | máx. 250 m (As indicações remetem para a operação nominal, cumprindo as normas de instalação.As indicações remetem para o seguinte tipo de condutores de referência:Cabo blindado de central elétrica: LiYCY; 2 x 2 x 0,5 mm²; VDE0812) |
Isolamento de potencial
| Faixa de teste | Alimentação 7,5 V (lógica Bus) / alimentação analógica 24 V (periféricos analógicos) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 7,5 V (lógica Bus) / terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação analógica 24 V (periféricos analógicos) / terra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701389-IB IL AO 2/UI-XC-PAC | 127 Kbytes |
|
