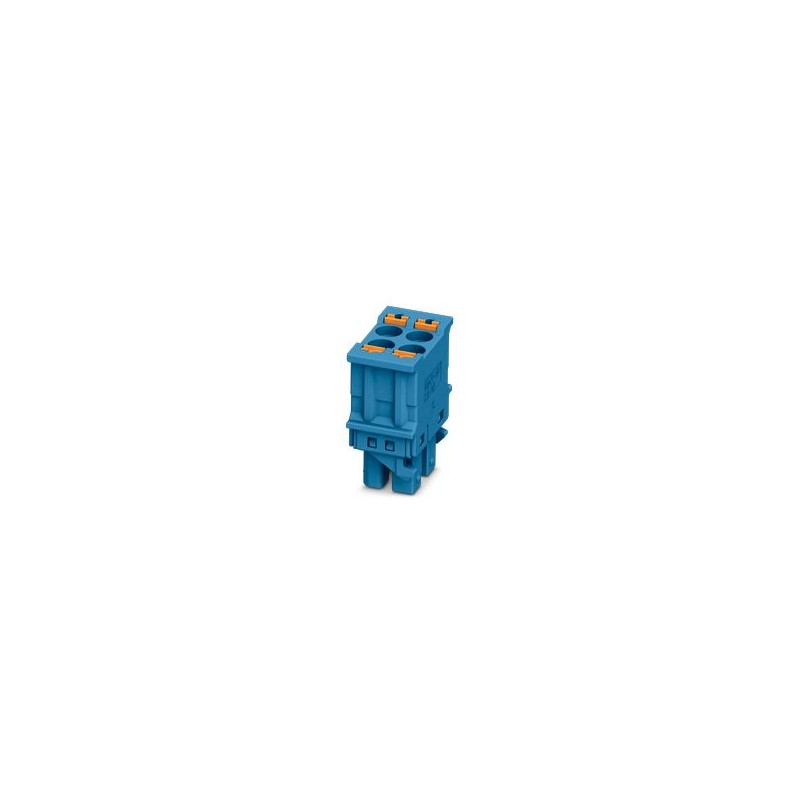

HSCP-SP 2,5-1UTT-5015 1497099 PHOENIX CONTACT Conector para placa de circuito impresso, seção nominal: 2,5 m..
HSCP-SP 2,5-1UTT-5015
1497099
PHOENIX_CONTACT
1000
Conector para placa de circuito impresso, seção nominal: 2,5 mm², cor: azul, corrente nominal: 8 A, tensão nominal (III/2): 320 V, superfície de contato: Sn, tipo de conexão de contato: Fêmea, número de potenciais: 2, número de linhas: 2, número de polos: 2, número de conexões: 4, família de artigos: HSCP-SP 2,5-.., passo: 5 mm, tipo de conexão: Conexão de mola push-in, conexão do condutor/direção de conexão da placa de circuito impresso: 0 °, gancho de fixação: - Gancho de fixação, sistema de encaixe: HSC 2.5, travamento: sem, tipo de fixação: sem, tipo de embalagem: encaixotado, Cor de contato normalmente fechada por mola: laranja
Conector PCB, seção transversal nominal: 2,5 mm², cor: azul, corrente nominal: 8 A, tensão nominal (III/2): 320 V, tipo de contato: Fêmea, número de potenciais: 2, número de linhas: 2, número de polos: 2, número de conexões: 4, família de artigos: HSCP-SP 2,5-.., passo: 5 mm, tipo de conexão: Conexão de mola push-in, Direção de conexão do driver/PCB: 0°, gancho de fixação: - gancho de fixação, sistema plug-in: HSC 2.5, travamento: sem, tipo de fixação: sem, tipo de embalagem: embalagem in a box, normalmente com mola de contato cor: laranja
Conectores > Conector de cabo para conector de circuito impresso
Caixas eletrônicas
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Tipo de produto | Conector da placa de circuito impresso |
| Família de produtos | HSCP-SP 2,5-.. |
| Número de postes | 2 |
| Passo | 5 mm |
| Número de conexões | 4 |
| Número de linhas | 2 |
| Número de potenciais | 2 |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 320 V |
| Grau de poluição | 3 |
| Resistência ao contato | 1,7 mΩ |
| Tensão de dimensionamento (III/3) | 250 V |
| Dimensionamento da tensão transitória (III/3) | 4 kV |
| Tensão de dimensionamento (III/2) | 320 V |
| Tensão de dimensionamento transitório (III/2) | 4 kV |
| Tensão nominal (II/2) | 600 V |
| Tensão de dimensionamento transitório (II/2) | 4 kV |
| Tecnologia de conexão | |
| Sistema de Conectores | HSC 2,5 |
| Seção nominal | 2,5 mm² |
| Tipo de conexão de contato | fêmea |
| Bloqueio | |
| Sistema de travamento | sem |
| Flange de fixação | sem |
| Conectando condutores | |
| Tipo de conexão | Conexão de mola push-in |
| Driver de direção de conexão/PCB | 0 ° |
| Seção rígida do condutor | 0,2 mm² ... 1,5 mm² |
| Seção flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção de condutores AWG | 24 ... 16 |
| Seção condutora flexível com biqueira, sem luva plástica | 0,25 mm² ... 1,5 mm² |
| Seção condutora flexível com biqueira, com luva plástica | 0,25 mm² ... 1,5 mm² |
| Macho bitola a x b / Diâmetro | 2,4 mm x 1,5 mm / 1,9 mm |
| Comprimento da casca | 10 mm |
| Dados do material - contato | |
| Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de |
| Características da superfície | Estanhado galvanicamente |
| Dados do material - alojamento | |
| Cor (Alojamento) | Azul (5015) |
| Material isolante | PAPAI |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Número de inflamabilidade dos filamentos incandescentes GWFI de acordo com a norma EN 60695-2-12 | 850 |
| Temperatura de ignição de filamentos incandescentes GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de ensaio de dureza da esfera de acordo com EN 60695-10-2 | 125 °C |
| Dados do material: elemento de unidade | |
| Cor (elemento de unidade) | Laranja Profunda (2011) |
| Material isolante | PBT |
| Grupo de material isolante | IIIa |
| CTI de acordo com IEC 60112 | 275 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Esquema de dimensão |  |
| Passo | 5 mm |
| Largura [w] | 18,8 milímetros |
| Altura [h] | 10,9 mm |
| Comprimento [l] | 21,6 mm |
| Tipo de conexão | Características da tecnologia |
| Instruções de processamento | |
| Nível sensível à umidade | MSL 1 |
| Classificação Temperatura Tc | 260 °C |
| Ciclos de soldagem. por refluxo | 3 |
| Indicação de instalação: | Veja a folha de dados da série na área de download. |
| Indicação de Segurança | |
| Notas de segurança | AVISO: Os conectores não devem ser conectados ou desconectados sob carga. O não cumprimento e o uso inadequado podem resultar em danos materiais e danos pessoais. |
| • ATENÇÃO: Servir somente produtos em perfeito estado. Os produtos devem ser verificados regularmente quanto a danos. Remova produtos defeituosos imediatamente. Substitua produtos danificados. Não é possível repará-los. | |
| • ATENÇÃO: somente pessoal qualificado e especializado em engenharia elétrica poderá instalar e utilizar o produto, sempre levando em consideração as seguintes indicações de segurança. O pessoal especializado deve estar familiarizado com os fundamentos da engenharia elétrica. Você deve ser capaz de identificar e evitar perigos. O símbolo correspondente na embalagem indica que é necessário pessoal especializado em engenharia elétrica para a instalação e operação. | |
| • O item destina-se como um plugue não encapsulado para montagem em uma carcaça. | |
| • Use conectores totalmente conectados. | |
| Conectando condutores | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resultado | Teste aprovado |
| Verificação de danos aos condutores e afrouxamento | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resultado | Teste aprovado |
| Conexão e desconexão repetidas | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Resultado | Teste aprovado |
| Ensaio de tração | |
| Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
| Seção do condutor/Tipo de condutor/Força de tração Valor nominal/Valor real | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexível / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 2,5 mm² / flexível / > 50 N | |
| Forças ao conectar e desconectar | |
| Resultado | Teste aprovado |
| Número de ciclos | 25 |
| Força de plug-in aprox. | 4 N |
| Alimentação ao desligar por poste aprox. | 3 N |
| Resistência dos sinais | |
| Especificação de teste | DIN EN 60068-2-70:1996-07 |
| Resultado | Teste aprovado |
| Polarização & Codificação | |
| Especificação de teste | DIN EN 60512-13-5:2006-11 |
| Resultado | Teste aprovado |
| Exame oftalmológico | |
| Especificação de teste | DIN EN 60512-1-1:2003-01 |
| Resultado | Teste aprovado |
| Exame Dimensional | |
| Especificação de teste | DIN EN 60512-1-2:2003-01 |
| Resultado | Teste aprovado |
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequência | 10 - 150 - 10 Hz |
| Velocidade de varredura | 1 oitava/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidade de varredura | 5g (60,1 Hz... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Teste de Durabilidade | |
| Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensão de choque suportável ao nível do mar | 4,8 kV |
| Resistência de contato R1 | 1,7 mΩ |
| Resistência de contato R2 | 1,9 mΩ |
| Ciclos de plugue | 25 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Ensaio Climático | |
| Especificação de teste | DIN EN ISO 6988:1997-03 |
| Corrosão, fadiga | 0,2 dm3DEBAIXO2em 300 dm3/40 °C/1 ciclo |
| Estresse térmico | 100 °C/168 h |
| Tensão AC suportável | 1,39 kV |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 105 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 55 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Teste Térmico | Grupo de teste C | |
| Especificação de teste | DIN EN 60512-5-1:2003-01 |
| Número de postes testados | 32 |
| Resistência ao isolamento | |
| Especificação de teste | DIN EN 60512-3-1:2003-01 |
| Resistência de Isolação Polos Adjacentes | > 5 MΩ |
| Linhas de Creepage & Distâncias de Isolamento de Ar | | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 250 V |
| Tensão transiente nominal (III/3) | 4 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 3 mm |
| Valor mínimo da linha de creepage (III/3) | 3,2 milímetros |
| Tensão de isolamento de dimensionamento (III/2) | 320 V |
| Tensão transiente nominal (III/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 3 mm |
| Valor mínimo da linha de creepage (III/2) | 3 mm |
| Tensão de isolamento de dimensionamento (II/2) | 600 V |
| Tensão transiente nominal (II/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 3 mm |
| Valor mínimo da linha de creepage (II/2) | 3,2 milímetros |
| Tipo de embalagem | Embalagem in a box |
| Tipo de embalagem exterior | Papelão |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 4 |
| Número de linhas de contato da ficha (EF006935) | 2 |
| Contatos de espaçamento modular (EF007326) | 5 mm |
| Dimensão das conexões (EF006827) | 5 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 320 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Azul |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
