HSCP-SP 2,5-1U00-5015 1493476 PHOENIX CONTACT Conector para placa de circuito impresso, seção transversal no..
HSCP-SP 2,5-1U00-5015
1493476
PHOENIX_CONTACT
500
Conector para placa de circuito impresso, seção transversal nominal: 2,5 mm2, cor: cinza claro, corrente nominal: 8 A, tensão nominal (III/2): 300 V, número de potenciais: 0, número de linhas: 2, número de polos: 0, número de conexões: 0, família de artigos: HSCP-SP 2,5-.., passo: 5 mm, número de pinos de solda por potencial: 0, gancho de fixação: - Gancho de fixação, sistema de inserção: HSC 2.5, travamento: sem, tipo de fixação: sem, tipo de embalagem: embalado em caixa, plugue em branco

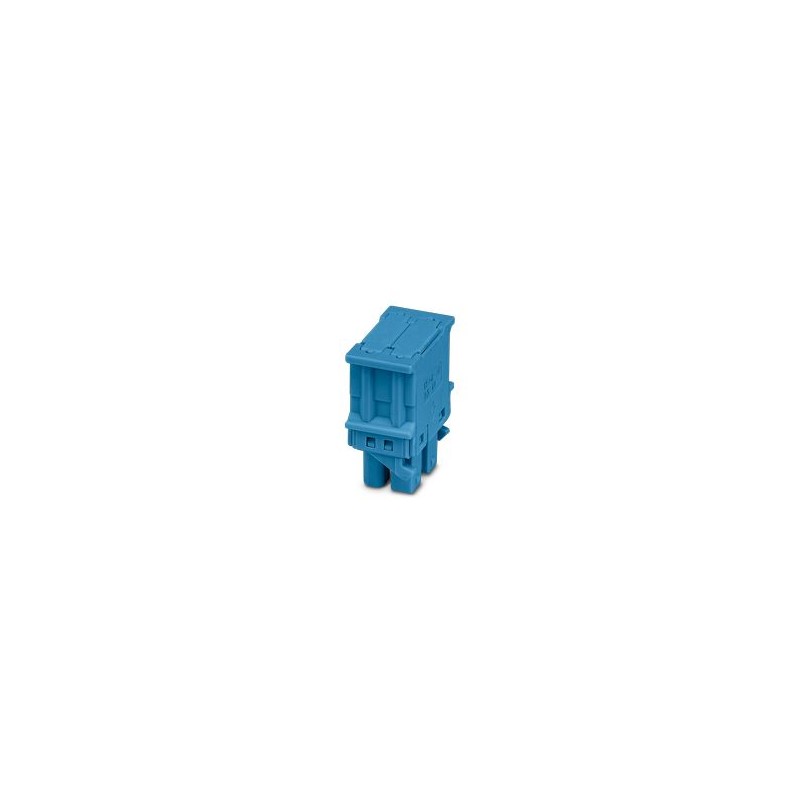

Conector PCB, seção transversal nominal: 2,5 mm², cor: azul, corrente nominal: 8 A, tensão nominal (III/2): 300 V, contatos de superfície: estanho, número de potenciais: 0, número de linhas: 2, número de polos: 0, número de conexões: 0, família de artigos: HSCP-SP 2,5-.., passo: 5 mm, número de pinos de solda por potencial: 0, Gancho de fixação: - Gancho de fixação, Sistema de plug-in: HSC 2.5, Travamento: Sem, Tipo de fixação: Sem, Tipo de embalagem: Encaixotado, Tampa em branco
Conectores > Conector de cabo para conector de circuito impresso
Caixas eletrônicas
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲| Tipo de produto | Conector da placa de circuito impresso |
| Família de produtos | HSCP-SP 2,5-.. |
| Número de postes | 0 |
| Passo | 5 mm |
| Número de conexões | 0 |
| Número de linhas | 2 |
| Número de potenciais | 0 |
| Número de pinos de solda por potencial | 0 |
| Corrente nominal In | 8 A |
| Tensão nominal Un | 300 V |
| Grau de poluição | 3 |
| Tensão de dimensionamento (III/3) | 250 V |
| Dimensionamento da tensão transitória (III/3) | 4 kV |
| Tensão de dimensionamento (III/2) | 300 V |
| Tensão de dimensionamento transitório (III/2) | 4 kV |
| Tensão nominal (II/2) | 600 V |
| Tensão de dimensionamento transitório (II/2) | 4 kV |
| Tecnologia de conexão | |
| Sistema de Conectores | HSC 2,5 |
| Seção nominal | 2,5 mm² |
| Bloqueio | |
| Sistema de travamento | sem |
| Flange de fixação | sem |
| Conectando condutores | |
| Seção rígida do condutor | 0,2 mm² ... 1,5 mm² |
| Seção flexível do condutor | 0,2 mm² ... 2,5 mm² |
| Seção de condutores AWG | 24 ... 16 |
| Seção condutora flexível com biqueira, sem luva plástica | 0,25 mm² ... 1,5 mm² |
| Seção condutora flexível com biqueira, com luva plástica | 0,25 mm² ... 1,5 mm² |
| Macho bitola a x b / Diâmetro | 2,4 mm x 1,5 mm / 1,9 mm |
| Comprimento da casca | 10 mm |
| Dados do material - alojamento | |
| Cor (Alojamento) | Cinzento Claro (7035) |
| Material isolante | PAPAI |
| Grupo de material isolante | eu |
| CTI de acordo com IEC 60112 | 600 |
| Classe de inflamabilidade de acordo com UL 94 | V0 |
| Número de inflamabilidade dos filamentos incandescentes GWFI de acordo com a norma EN 60695-2-12 | 850 |
| Temperatura de ignição de filamentos incandescentes GWIT de acordo com EN 60695-2-13 | 775 |
| Temperatura de ensaio de dureza da esfera de acordo com EN 60695-10-2 | 125 °C |
| Passo | 5 mm |
| Largura [w] | 18,8 milímetros |
| Altura [h] | 10,9 mm |
| Comprimento [l] | 21,6 mm |
| Instruções de processamento | |
| Nível sensível à umidade | MSL 1 |
| Classificação Temperatura Tc | 260 °C |
| Ciclos de soldagem. por refluxo | 3 |
| Indicação de instalação: | Veja a folha de dados da série na área de download. |
| Condições ambientais | |
| Temperatura Ambiente (Serviço) | -40 °C ... 105 °C (dependendo da curva de classificação) |
| Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 55 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
| Linhas de Creepage & Distâncias de Isolamento de Ar | | |
| Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de material isolante | eu |
| Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento de dimensionamento (III/3) | 250 V |
| Tensão transiente nominal (III/3) | 4 kV |
| valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 3 mm |
| Valor mínimo da linha de creepage (III/3) | 3,2 milímetros |
| Tensão de isolamento de dimensionamento (III/2) | 300 V |
| Tensão transiente nominal (III/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 3 mm |
| Valor mínimo da linha de creepage (III/2) | 3 mm |
| Tensão de isolamento de dimensionamento (II/2) | 600 V |
| Tensão transiente nominal (II/2) | 4 kV |
| Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 3 mm |
| Valor mínimo da linha de creepage (II/2) | 3,2 milímetros |
| Tipo de embalagem | Embalagem in a box |
| Tipo de embalagem exterior | Papelão |
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Número de polos (EF001391) | 0 |
| Número de linhas de contato da ficha (EF006935) | 2 |
| Contatos de espaçamento modular (EF007326) | 5 mm |
| Dimensão das conexões (EF006827) | 5 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 300 V |
| Tensão especificada de pico (EF002993) | 4 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.25 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
