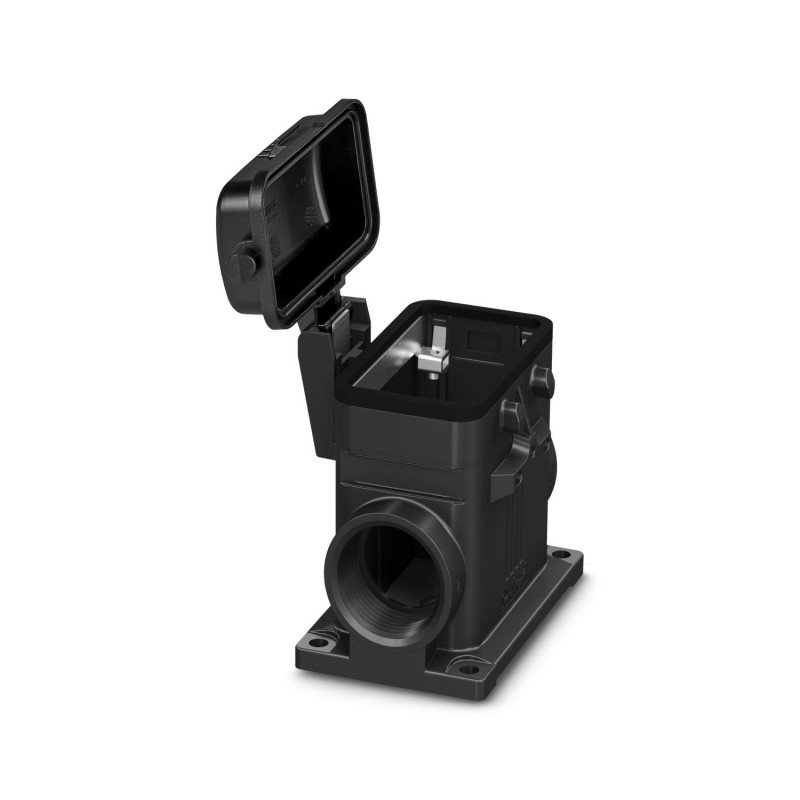

HC-EVO-B10-SHFDC-2SSM20-PLRBK 1421362 PHOENIX CONTACT Habitação
HC-EVO-B10-SHFDC-2SSM20-PLRBK
1421362
PHOENIX_CONTACT
Habitação
Caixa de soquete B10, para flange transversal, material: PA, material da tampa de proteção: PC, saídas de cabo: 2, lateral, 2x M20, altura: 74 mm, prensa-cabo: sem, tampa de proteção: sim, Padrão, incluindo 2x adaptadores de redução
Surface mounting housing B10, for double locking latch, material: PA 6.6-FR, protective cover material: PC, cable outlets: 2, lateral, 2x M20, height: 74 mm, cable gland: none, protective cover: yes, Standard, including 2x reducing adapter
Conectores > Capa para conector retangular
Conectores industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| General | For contact inserts HC-B10, BB18, DD42, M, K8/24, HV03-I-PT, HC- 3-E...C |
| Product type | Housing with locking latch |
| Housing type | Surface mounting housing |
| Product family | HC-EVO-B |
| Application | Standard |
| Type | B10 |
| No. of cable outlets | 2 |
| Type of the screw connection | 2x M20 |
| Type | Tall design |
| Protective cover | yes |
| Cable outlet | lateral |
| Pg screw connection | none |
| Data management status | |
| Article revision | 03 |
| Dimensional drawing |  |
| Width | 57 mm |
| Height | 74 mm |
| Length | 93 mm |
| Hole diameter | 5.5 mm |
| Flammability rating according to UL 94 | V0 (Housing) |
| V0 (Protective cover) | |
| Seal material | NBR |
| Housing material | PA 6.6-FR |
| Material, protective cover | PC |
| Mechanical data | |
| Type of the screw connection | 2x M20 |
| Locking type | Pin |
| Tightening torque | 2 Nm ... 3 Nm (for M5 mounting screws on the surface-mount housing) |
| Assembly note | Two plastic reductions M32 to M20 are provided |
| One of the two openings for the screw connections is sealed but can be broken open using a screwdriver. |
| Ambient conditions | |
| Degree of protection | IP66 (when plugged in) |
| IP54 (with closed protective cover) | |
| Enclosure rating (NEMA) | 12 (UL 50e) |
| Impact strength | IK09 |
| Ambient temperature (operation) | -40 °C ... 125 °C |
| Característica | Valor |
|---|---|
| Largura (EF000008) | 57 mm |
| Altura (EF000040) | 74 mm |
| Profundidade (EF000049) | 93 mm |
| Tipo de invólucro (EF006980) | Caixa da base |
| Material da caixa protetora (EF001596) | Outro |
| Revestimento da estrutura (EF001601) | Outro |
| Cor da caixa (EF000136) | Preto |
| Fornecimento de entrada de cabos (EF008218) | Lateralmente |
| Posição do estribo (EF008459) | Nenhum |
| Com prensa-cabo (EF000735) | Não |
| Método de montagem da prensa-cabo (EF012210) | Métrico |
| Com tampa articulada (EF000117) | Sim |
| Com acolchoado (EF005072) | Não |
| Com selo (EF005610) | Sim |
| Número de entradas de condutores (EF000437) | 2 |
| Tipo de fecho (EF000208) | Alavanca de bloqueio duplo |
| Temperatura de operação (EF002393) | -40 °C |
| Versão EMC (EF001062) | Não |
| Grau de proteção (IP), montado (EF007466) | IP66 |
| Resistência ao impacto (IK) (EF004293) | IK09 |
