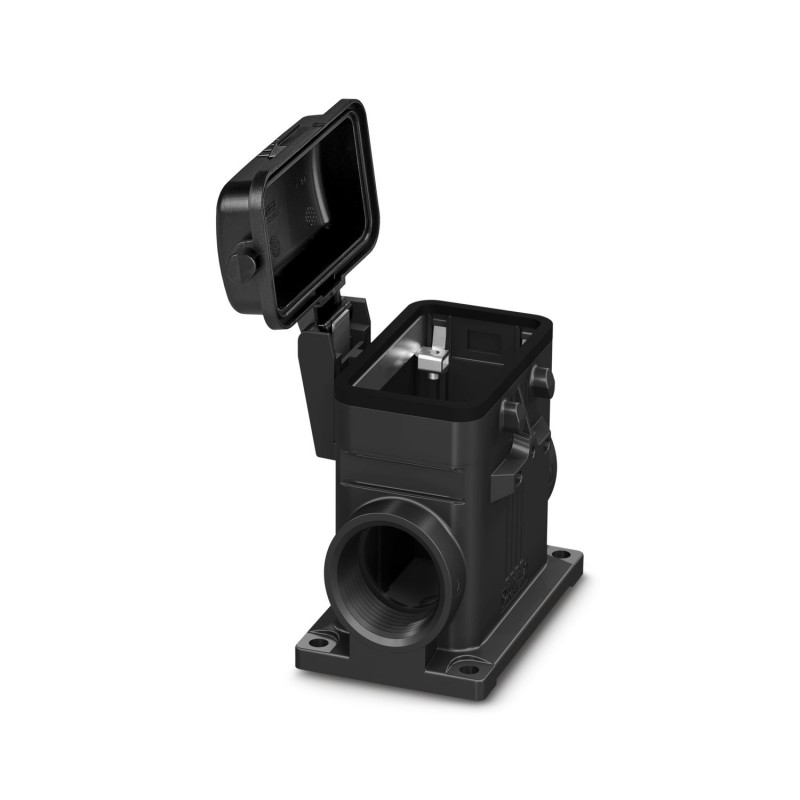

HC-EVO-B10-SHFDC-2SSM20-PLRBK 1421362 PHOENIX CONTACT Custodia
HC-EVO-B10-SHFDC-2SSM20-PLRBK
1421362
PHOENIX_CONTACT
Custodia
Custodia per prese B10, per flangia a croce, materiale: PA, materiale del cappuccio di protezione: PC, uscite cavi: 2, laterali, 2x M20, altezza: 74 mm, pressacavo: senza, coperchio di protezione: sì, standard, inclusi 2x adattatori di riduzione
Custodia a zoccolo B10, per bloccaggio trasversale, materiale: PA 6.6-FR, materiale coperchio: PC, uscite cavi: 2, laterali, 2x M20, altezza: 74 mm, connessione a vite per cavo: senza, coperchio di protezione: sì, Standard, inclusi 2 adattatori di riduzione
connettori ad innesto > Cassetta per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | per inserti portacontatti HC-B10, BB18, DD42, M, K8/24, HV03-I-PT, HC- 3-E...C |
| Tipo di prodotto | Custodia con bloccaggio a staffa |
| Tipo di custodia | Custodia a zoccolo |
| Famiglia di prodotti | HC-EVO-B |
| Applicazione | Standard |
| Tipo | B10 |
| Numero uscite cavi | 2 |
| Tipo di collegamento a vite | 2x M20 |
| Esecuzione | Design alto |
| Coperchio di protezione | sì |
| Uscita cavo | laterali |
| Connessione a vite Pg | senza |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Disegno quotato |  |
| Larghezza | 57 mm |
| Altezza | 74 mm |
| Lunghezza | 93 mm |
| Diametro foro | 5,5 mm |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| V0 (Coperchio di protezione) | |
| Materiale guarnizione | NBR |
| Materiale custodia | PA 6.6-FR |
| Coperchio di protezione materiale | PC |
| Dati meccanici | |
| Tipo di collegamento a vite | 2x M20 |
| Tipo di bloccaggio | Pin |
| Coppia di serraggio | 2 Nm ... 3 Nm (per viti di fissaggio M5 della custodia a zoccolo) |
| Nota per il montaggio | sono inclusi due riduttori in materiale plastico da M32 a M20 |
| una delle due aperture per la connessione a vite è chiusa, può tuttavia essere aperta con un cacciavite. |
| Condizioni ambientali | |
| Grado di protezione | IP66 (nello stato connesso) |
| IP54 (con coperchio di protezione chiuso) | |
| Grado di protezione (NEMA) | 12 (UL 50e) |
| Resistenza agli urti | IK09 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 57 mm |
| altezza (EF000040) | 74 mm |
| profondità (EF000049) | 93 mm |
| tipo di scatola (EF006980) | alloggiamento base |
| materiale della scatola (EF001596) | altro |
| rivestimento scatola (EF001601) | altro |
| colore della scatola (EF000136) | nero |
| disposizione dell'ingresso cavi (EF008218) | laterale |
| posizione della staffa (EF008459) | senza |
| con premistoppa (EF000735) | No |
| tipo di fissaggio del premistoppa (EF012210) | metrico |
| con coperchio a cerniera (EF000117) | Sì |
| con distanziatore (EF005072) | No |
| con guarnizione di tenuta (EF005610) | Sì |
| numero di ingressi per conduttori (EF000437) | 2 |
| tipo di bloccaggio (EF000208) | staffa trasversale |
| temperatura d'esercizio (EF002393) | -40 °C |
| versione EMC (EF001062) | No |
| grado di protezione (IP), montato (EF007466) | IP66 |
| resistenza agli urti (EF004293) | IK09 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
