> PHOENIX_CONTACT>Segurança e Comunicações>GW MODBUS TCP/RTU 1E/1DB9 2702764 PHOENIX CONTACT Conversor de interface
Produto anterior Próximo produto

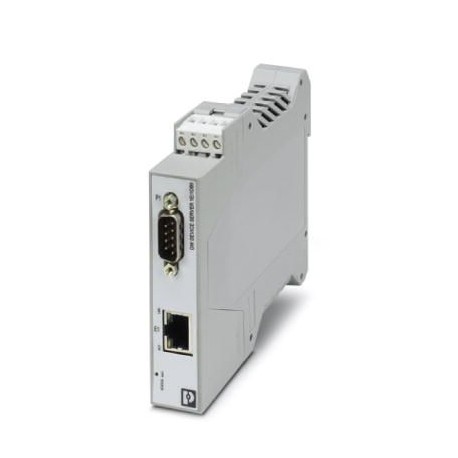

GW MODBUS TCP/RTU 1E/1DB9 2702764 PHOENIX CONTACT Conversor de interface Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GW MODBUS TCP/RTU 1E/1DB9 2702764 PHOENIX CONTACT Conversor de interface

GW MODBUS TCP/RTU 1E/1DB9

2702764

PHOENIX_CONTACT

Conversor de interface

Mais detalhes


Segurança e Comunicações

* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $632.11
Preço unitário: $632.11

Quantidade Preço
1+$632.11
2+$608.21
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Dados comerciais

Código do pedido2702764
Quantidade de embalagem (VPE)1 Unid
Página de catálogoPágina 343 (C-6-2017)
GTIN4055626339313
Peso por unidade (exclusive embalagem)167,300 GRM
Número do imposto alfandegário85176200
País de origemUS (Estados Unidos)

Observação

Restrição de usoEMC: produto de classe A, veja a declaração do fabricante na área de download

Medidas

Largura22,5 mm
Altura99 mm
Profundidade115 mm

Condições ambiente

Temperatura ambiente (funcionamento)-40 °C ... 70 °C
Temperatura ambiente (armazenamento/transporte)-40 °C ... 80 °C
Umidade do ar admissível (funcionamento)10 % ... 95 % (sem condensação)
Umidade do ar admissível (armazenamento/transporte)5 % ... 95 % (sem condensação)
Altitude< 2000 m
Grau de proteçãoIP20
Resistência contra interferênciaEN 61000-6-2:2005

Geral

Separação galvânicaIEC UL 61010-1 (VCC // Ethernet)
Tensão de teste interface de dados/interface de dados1,5 kVeff(50 Hz, 1 min)
Tensão de teste interface de dados / alimentação1,5 kVeff
1,5 kVeff(50 Hz, 1 min)
Compatibilidade eletromagnéticaConformidade com a diretriz EMC 2014/30/UE
Radiação de interferênciaEN 61000-6-4
Peso líquido167,3 g
Material caixaPA 6.6
Corcinza
MTBF92,1 Anos (Norma Telcordia, temperatura: 25 °C, carga: 50 %, fator ambiental = 1,0)
61,4 Anos (Norma Telcordia, temperatura: 40 °C, carga: 50 %, fator ambiental = 1,5)
ConformidadeConforme CE
UL, EUAUL 61010-1
UL, EUA / CanadáClass I, Div. 2, Groups A, B, C, D T4A

Alimentação

Faixa de tensão de alimentação10,8 V DC ... 30 V DC (através de borne a parafuso plugável COMBICON)
Máximo consumo de energia60 mA (24 V DC)
Consumo de corrente típico48 mA (24 V DC)
Bitola do condutor flexível máx.2,50 mm²
Bitola do condutor flexível mín.0,20 mm²
Bitola do condutor AWG máx.12
Bitola do condutor AWG mín.24

Interface serial

Interface 1Modbus/TCP
InterfaceEthernet
Quantidade de portas1
Tipo de conexãoConector RJ45, blindado
Comprimento de transmissão≤ 100 m (Par trançado blindado)
Protocolos compatíveisModbus RTU, Modbus ASCII, Modbus/TCP
Protocolos auxiliaresARP, DHCP (cliente), PING
Taxa de transmissão serial10/100 MBit/s, autonegociação
Interface 2Modbus RTU / ASCII
InterfaceRS-232
Número de conexões1
Tipo de conexãoConectore D-SUB 9
Formato de arquivo/codificação5/6/7/8 bits de dados, 1/2 bit de parada, paridade nenhuma/par/ímpar/marcada/vazia
Comprimento de transmissão15 m
Configuração de pinos
Controle de fluxo de dados / ProtocolosTomada de contato de software, Xon/Xoff ou tomada de contato hardware RTS/CTS
Taxa de transmissão serial0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
Interface 3Modbus RTU / ASCII
InterfaceRS-422
Número de conexões1
Tipo de conexãoConectore D-SUB 9
Formato de arquivo/codificação5/6/7/8 bits de dados, 1/2 bit de parada, paridade nenhuma/par/ímpar/marcada/vazia
Comprimento de transmissão≤ 1200 m
Resistor de terminação
120 Ω (configurável)
Configuração de pinos
Taxa de transmissão serial0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
Interface 4Modbus RTU / ASCII
InterfaceRS-485
Número de conexões1
Tipo de conexãoConectore D-SUB 9
Formato de arquivo/codificação5/6/7/8 bits de dados, 1/2 bit de parada, paridade nenhuma/par/ímpar/marcada/vazia
Resistor de terminação120 Ω (configurável)
Configuração de pinos
Taxa de transmissão serial0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s

Função

Gerenciamento baseado na websim
GerenciamentoGerenciamento baseado na web
Indicações de estado e de diagnóstico

Normas e disposições

Compatibilidade eletromagnéticaConformidade com a diretriz EMC 2014/30/UE
Tipo de testeResistência à vibração conforme EN 60068-2-6/IEC 60068-2-6
Impacto conforme a EN 60068-2-27/IEC 60068-2-27
Radiação de interferênciaEN 61000-6-4
Resistência contra interferênciaEN 61000-6-2:2005
Normas / DeterminaçõesEN 55022, EN 55024
ConformidadeConforme CE
UL, EUAUL 61010-1
UL, EUA / CanadáClass I, Div. 2, Groups A, B, C, D T4A
Teste de gases nocivosISA-S71.04-1985 G3 Harsh Group A
ATEXDEMKO 18ATEX 2026X: II 3 G
Ex ec IIC T4 Gc
IECExIECEx UL 18.0023X
Ex ec IIC T4 Gc

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeríodo para uso oficialmente previsto (EFUP): 50 anos
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads"

Classificações

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX AUTOMATION EN.pdf 35 Mbytes
